Автоматический выключатель ВА88-37 3Р 250А 35кА MASTER IEK - SVA40-3-0250-02

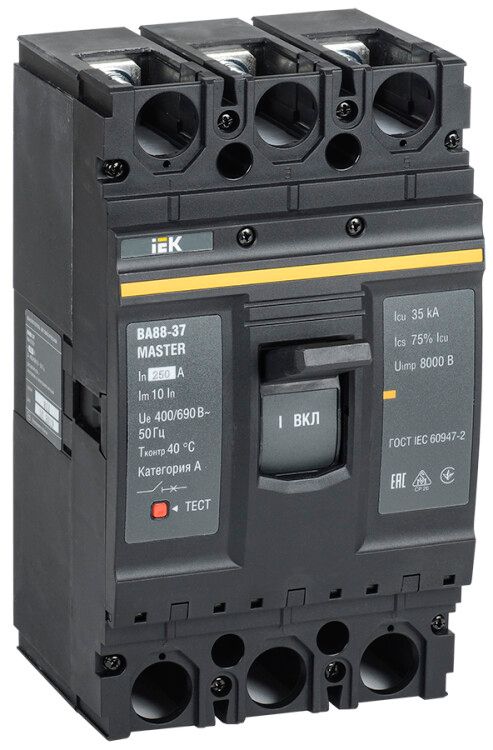

Автоматический выключатель ВА88-37 от IEK - трёхполюсное устройство в литом корпусе с номинальным током 250 А и отключающей способностью 35 кА. Предназначен для защиты мощных электрических сетей от перегрузок, коротких замыканий и просадок напряжения, применяется в промышленных распределительных щитах и на крупных потребителях.

Назначение и область применения

Автоматический выключатель ВА88-37 защищает электрические сети переменного тока частотой 50 Гц от аварийных ситуаций: перегрузок, коротких замыканий и значительного снижения напряжения. Также он выполняет функцию коммутационного аппарата - позволяет вручную включать и отключать нагрузку. Подходит для использования в промышленных распределительных устройствах, на входе в цеховые щиты, у крупных двигателей, конвейеров, систем вентиляции и других оборудования с высокими пусковыми токами.

Технические характеристики

• Род тока: переменный (AC)
• Номинальное напряжение: 400 В
• Номинальный ток: 250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителя: электромагнитный и тепловой (термомагнитный) - обеспечивает защиту как от кратковременных скачков тока, так и от длительных перегрузок
• Уставка срабатывания магнитного расцепителя: 10In - отключение происходит при токе, превышающем номинальный в 10 раз (2500 А)
• Уставка защиты от перегрузки: 2500 А - максимальный ток, при котором расцепитель сработает через определённое время; важно: эта величина выше номинала, что допускает кратковременные перегрузки
• Диапазон рабочих температур: от –40 до +60 C - работает в суровых условиях, включая холодные склады и жаркие цеха
• Степень защиты: IP30 - защищён от доступа к опасным частям и твёрдыми предметами, но не от воды
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможными колебаниями влажности
• Тип подключения: винтовые зажимы - надёжное механическое соединение с проводниками
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Механическая износостойкость: 4000 циклов - количество операций включения/выключения, которые выдержит механизм
• Индикация состояния: да - положение рычага показывает, включен ли аппарат
• Тип привода: электрический - возможно подключение внешнего привода
• Моторный привод: да - можно установить электродвигатель для удалённого управления
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже порогового уровня
• Способ монтажа: монтажная плата - фиксируется на DIN-рейке или специальной платформе внутри шкафа
• Конструкция: встраиваемое устройство - не имеет корпуса, требует установки в распределительный щит
• Количество вспомогательных контактов: 0 - не имеет встроенных сигнализирующих контактов

Совместимость и монтаж

Автоматический выключатель ВА88-37 совместим с DIN-рейками стандарта EN 60715. Монтаж осуществляется на монтажной плате, которая крепится в щите. Для подключения используйте медные провода сечением, соответствующим току 250 А - рекомендовано сечение не менее 70–95 мм2. Винтовые зажимы затягиваются усилием 10–12 Нм - переусиливать нельзя, чтобы не повредить контакт. Устройство не предназначено для наружной установки из-за степени защиты IP30. Обязательно проверьте соответствие посадочных габаритов перед установкой - размеры указаны в техническом чертеже производителя.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Применяет двухступенчатую защиту: тепловая - против перегрузок, магнитная - против КЗ. Защита от недопустимого снижения напряжения предотвращает самозапуск оборудования после восстановления питания. Конструкция исключает случайное прикосновение к токоведущим частям благодаря литому корпусу и расположению контактов внутри.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сетей с большими потенциальными токами КЗ
• Термомагнитный расцепитель - сочетание точности и надёжности без необходимости внешнего питания
• Поддержка моторного привода - позволяет реализовать дистанционное управление без модификации щита
• Широкий диапазон температур - стабильная работа даже в неотапливаемых помещениях зимой
• Долгий срок службы и высокая механическая износостойкость - снижают затраты на обслуживание

Ограничения применения

• Не подходит для установки вне закрытых щитов - степень защиты IP30 не защищает от влаги и пыли
• Отсутствуют вспомогательные контакты - для сигнализации состояния требуется внешнее оборудование
• Уставка перегрузки задана жестко на 2500 А - невозможно регулировать её в широком диапазоне, как у электронных расцепителей
• Требуется профессиональный монтаж - неправильно затянутые винты могут вызвать нагрев и выход из строя
• Не используется в сетях постоянного тока - только для AC 50 Гц

Примеры использования

• Главный ввод в промышленный цех с мощностью более 100 кВт
• Щит питания группы асинхронных двигателей (например, насосы, компрессоры)
• Распределительный щит на заводе с высокой вероятностью возникновения КЗ
• Объекты с необходимостью дистанционного отключения - при наличии моторного привода

Практические советы

• Выбирая ВА88-37, убедитесь, что расчетный ток КЗ в вашей сети не превышает 35 кА - иначе аппарат не справится
• При использовании моторного привода подключайте его только после отключения питания и согласно схеме из руководства
• Проверяйте плотность соединения проводов каждые 6–12 месяцев - особенно в условиях вибраций
• Если нужна сигнализация о состоянии (вкл./выкл.), установите отдельный вспомогательный контакт или реле
• Для работы в условиях повышенной запылённости - дополнительно герметизируйте щит, поскольку сам выключатель не защищён от пыли
• Не путайте с аналогичными моделями ВА88-37 с электронным расцепителем - они имеют другую уставку и стоимость
