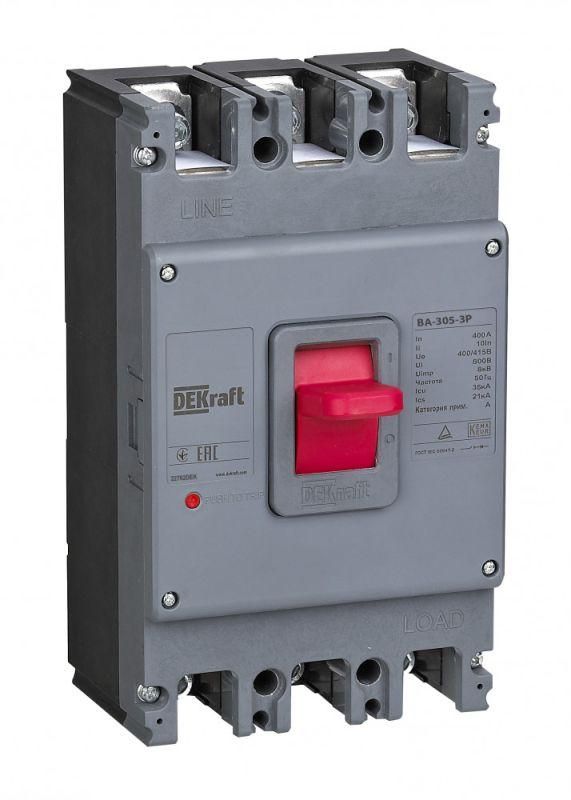

Выключатель автоматический 3п 250А 35кА ВА-305 DEKraft 22759DEK APC

Автоматический выключатель силовой 3 полюса 250 А 35 кА ВА-305 от DEKraft предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих системах. Устройство обеспечивает надёжную работу в сетях до 400 В, имеет моторный привод и совместимо с болтовой системой монтажа.

Назначение и область применения

Автоматический выключатель силовой 3 полюса 250 А 35 кА ВА-305 используется для распределения электроэнергии и защиты линий переменного тока частотой 50 Гц. Применяется в силовых распределительных щитах на промышленных предприятиях, в энергообъектах, транспорте и крупных жилых комплексах. Подходит для защиты мощных двигателей, конвейеров, насосов и другого высокотокового оборудования. Серия ВА-300, к которой относится этот автомат, оптимизирована для стационарной установки в шкафах и распределительных устройствах.

Технические характеристики

• Номинальный ток: 250 А — максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Количество полюсов: 3 — защищает все три фазы одновременно
• Номинальная отключающая способность: 35 кА — способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 400 В — работает в трёхфазных сетях до 400–415 В
• Тип расцепителя: электромагнитный + тепловой — реагирует на КЗ (быстро) и перегрузки (с задержкой)
• Степень защиты: IP20 — защищён от прикосновения к токоведущим частям, но не от пыли и влаги — требует установки внутри закрытого щита
• Способ монтажа: встраиваемый — устанавливается в специальную нишу или раму, фиксируется болтами
• Моторный привод: да — позволяет дистанционно включать/выключать устройство через внешний сигнал
• Тип подключения: болтовое — провода крепятся гайками на клеммах
• Индикатор отключения: да — визуально показывает положение контакта (вкл./выкл.)
• Указатель расцепления: да — сигнализирует причину отключения (перегрузка или КЗ)

Совместимость и монтаж

Автоматический выключатель силовой 3 полюса 250 А 35 кА ВА-305 монтируется в сборочные рамы или шкафы с соответствующими крепёжными отверстиями. Для установки требуется доступ к тыльной стороне щита. Болтовое крепление и подключение обеспечивают прочное соединение, но требуют точного момента затяжки — не переусердствуйте, чтобы не повредить клеммы. Моторный привод подключается к внешней управляющей цепи (например, PLC или кнопочному пункту) — перед монтажом проверьте соответствие напряжения управления указанному в документации. Учитывайте посадочные размеры: устройство рассчитано на стандартные рамы для выключателей серии ВА-300.

Безопасность и стандарты

Выключатель соответствует требованиям к устройствам класса распределения по ГОСТ Р 50030.2 и международным нормам IEC 60947-2. Наличие указателя расцепления и индикатора положения контакта повышает безопасность обслуживания. IP20 не допускает использование вне герметичных шкафов — установка на открытом воздухе или во влажных помещениях запрещена. Все токоведущие части изолированы литым корпусом, что исключает случайное прикосновение при установленном устройстве.

Преимущества

• Высокая отключающая способность (35 кА) — подходит для зон с большими токами КЗ, типичных для промышленных сетей
• Комбинированный расцепитель — эффективно защищает как от длительных перегрузок, так и от внезапных КЗ
• Моторный привод — позволяет удалённо управлять питанием без физического доступа к щиту
• Чёткая визуальная индикация — снижает риск ошибок при диагностике и восстановлении питания
• Литой корпус — обеспечивает долговечность, механическую прочность и стабильность параметров при температурных колебаниях

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды — IP20 требует обязательной установки в закрытые щиты
• Нельзя использовать в сетях постоянного тока — только переменный ток 50 Гц
• Номинальный ток 250 А — не подходит для маломощных цепей ниже 100 А, где возможна некорректная работа теплового расцепителя
• Отсутствует регулировка порогов срабатывания — параметры расцепителей фиксированы, нельзя адаптировать чувствительность под специфическую нагрузку
• Требуется профессиональный монтаж — неправильно затянутые болты могут вызвать нагрев и выход из строя

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями суммарной мощностью более 80 кВт
• Распределительный щит на заводе по переработке металла, где есть частые пуски тяжёлых механизмов
• Центральный автомат в распределительной подстанции ЖКХ, обслуживающий несколько этажей
• Щитовая на транспортном хабе для защиты системы кондиционирования и освещения

Практические советы

• Перед установкой проверьте соответствие сечения кабелей — для 250 А рекомендовано сечение не менее 70 мм² медного провода
• Обязательно используйте изолирующие крышки на клеммах после подключения — даже при IP20 контактные группы остаются открытыми
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и согласован с типом катушки (AC/DC)
• Проверяйте состояние указателя расцепления после каждого аварийного отключения — он помогает быстрее найти причину отказа
• Не заменяйте ВА-305 на другие модели без учёта отключающей способности — 35 кА является критическим параметром для безопасности всей сети
• Регулярно осматривайте болтовые соединения — со временем они могут ослабевать под действием вибраций
