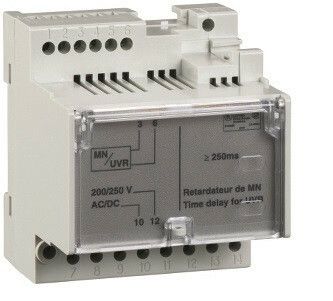

Замедлитель расцепителя MN SE 230 В AC Systeme Electric SPA-R2A

Замедлитель расцепителя MN 230В AC SE - устройство для защиты автоматических выключателей SystemePact ACB от неконтролируемого включения при снижении напряжения сети. Применяется в системах, где важна безопасная последовательность включения оборудования.

Назначение и область применения

Замедлитель расцепителя MN 230В AC SE предотвращает самопроизвольное включение выключателя SystemePact ACB при просадках напряжения или отключении питания. Он работает как блокировщик: если напряжение на его входе падает ниже допустимого уровня, выключатель остаётся заблокированным. Это особенно важно там, где внезапный запуск оборудования может быть опасен - например, на конвейерах, насосных станциях, прессах или в цепях с высокой инерцией нагрузки.

Технические характеристики

• Номинальное напряжение питания: 230 В переменного тока (AC)
• Напряжение отпускания: 35–70 % от номинала (при падении - выключатель немедленно отключается)
• Напряжение повторного включения: не менее 85 % от номинала (только после восстановления напряжения выше этого порога возможен запуск)
• Совместим с аппаратами серии SystemePact ACB
• Не требует внешнего управления - работает автономно от сети

Совместимость и монтаж

Замедлитель расцепителя MN 230В AC SE устанавливается исключительно на выключатели системы SystemePact ACB. Подключение осуществляется через штыревые контакты, совпадающие с разъёмом расцепителя в корпусе выключателя. Монтаж выполняется при отключенном питании. Нельзя использовать с другими сериями автоматических выключателей - даже если они имеют аналогичную форму, электрическая и механическая совместимость не гарантирована.

Безопасность и стандарты

Устройство соответствует требованиям международных норм на устройства защиты электрооборудования. Хотя явной ссылки на стандарты в данных нет, принцип работы основан на требованиях IEC 60947-2 и IEC 60947-4-1 к расцепителям минимального напряжения. Устройство не имеет функции защиты от перегрузки или КЗ - только контроль напряжения питания.

Преимущества

• Мгновенная реакция на падение напряжения - обеспечивает надёжную блокировку
• Автоматическое восстановление работы при восстановлении питания - не требуется ручной сброс
• Интегрированная конструкция - не занимает лишнее место, не требует дополнительных кабелей
• Высокая надёжность за счёт отсутствия сложной электроники - только электромагнитный механизм

Ограничения применения

• Не работает при постоянном токе - только для 230 В AC
• Не защищает от перегрузок, коротких замыканий или фазового дисбаланса
• Не поддерживает управление из удалённого пункта - только локальная блокировка
• Не рекомендован для сетей с частыми колебаниями напряжения в диапазоне 70–85 % - возможны ложные срабатывания или отказы включения

Примеры использования

• Производственные линии с тяжёлыми механизмами - предотвращает запуск при сбоях в энергоснабжении
• Водонасосные станции - исключает случайный запуск насоса после отключения света
• Лифтовые установки и эскалаторы - повышает безопасность при аварийных отключениях
• Энергоемкие печи и термические установки - предотвращает перегрев при резком возобновлении питания

Практические советы

• Перед установкой проверьте, что ваш выключатель SystemePact ACB имеет гнездо для расцепителя MN - не все модели поддерживают этот тип модуля
• При проектировании учтите, что для повторного включения необходимо восстановить напряжение минимум до 85 % - если в сети часто бывают провалы до 80 %, устройство будет постоянно блокировать включение
• Не используйте замедлитель MN 230В AC SE в качестве основного средства защиты - он лишь контролирует наличие напряжения, а не качество питания
• При обслуживании всегда отключайте питание перед снятием или заменой - контактные части находятся под потенциалом сети
• Артикул spa-r2a указывает на конкретную версию - при закупке запасных частей сверьтесь именно с этим номером
