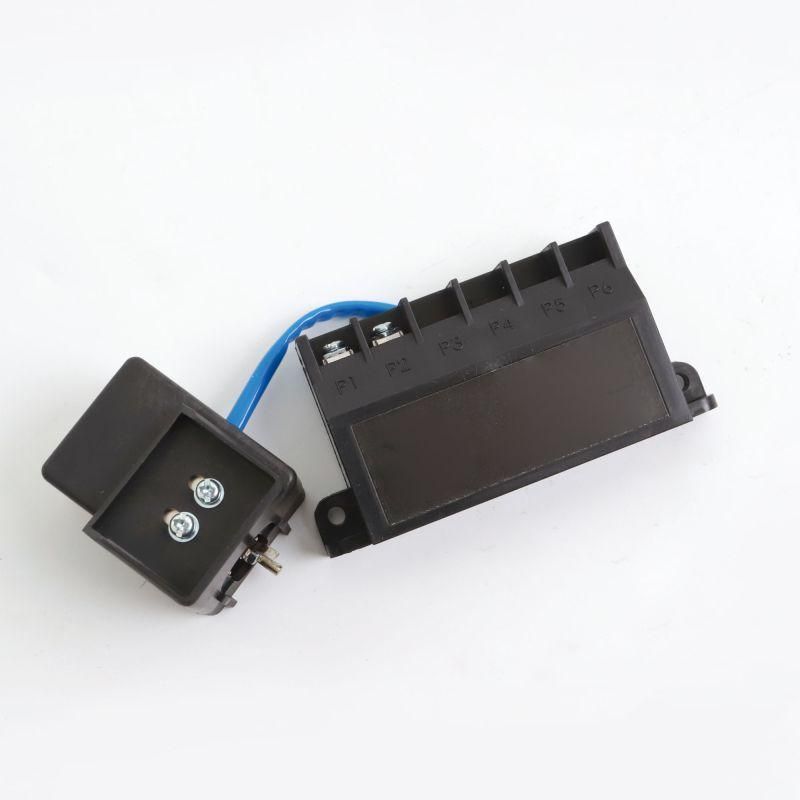

Расцепитель пониженного напряжения UVT для MGS800/630/400 напряжение AC230 | UVT-MGS800AC230R DKC ДКС

Расцепитель пониженного напряжения UVT для MGS800/630/400, напряжение AC230, DKC обеспечивает безопасное отключение автоматических выключателей серии YON MAX MGS при падении сетевого напряжения ниже допустимого уровня. Этот компонент устанавливается непосредственно на выключатель и работает совместно с системой управления питанием.

Назначение и область применения

Расцепитель пониженного напряжения UVT для MGS800/630/400, напряжение AC230, DKC используется для защиты оборудования от работы при недостаточном напряжении. Когда напряжение в сети падает ниже порогового значения (обычно 35–70% от номинала), расцепитель активируется и механически отключает автоматический выключатель. Это предотвращает повреждение двигателей, контроллеров и других чувствительных устройств из-за перегрева или некорректной работы при низком напряжении.

Подходит для установки в цепях с автоматическими выключателями серии YON MAX MGS - в частности, моделей MGS800, MGS630 и MGS400. Применяется в промышленных объектах: на станках, конвейерах, насосных станциях, в системах вентиляции и HVAC.

Технические характеристики

• Тип: Расцепитель пониженного напряжения (UVT)
• Напряжение питания: AC 230 В +-10%
• Совместимость: Автоматические выключатели YON MAX MGS800, MGS630, MGS400
• Механизм действия: Электромагнитный, с немедленным отключением при провале напряжения
• Условия эксплуатации: Температура от -25C до +70C, относительная влажность до 95% без конденсации
• Изготовитель: DKC (ДКС), серия YON MAX MGS

Совместимость и монтаж

Расцепитель пониженного напряжения UVT для MGS800/630/400, напряжение AC230, DKC устанавливается на переднюю панель автоматического выключателя серии YON MAX MGS. Крепление осуществляется через штатные фиксаторы - адаптер не требует сверления или доработки корпуса.

Электрическое подключение выполняется к клеммам расцепителя, расположенным сбоку. Для подачи напряжения используются два провода: L (фаза) и N (нейтраль). Подключение необходимо выполнять после отключения питания и проверки отсутствия напряжения.

Не совместим с другими сериями выключателей, даже если они имеют аналогичную номинальную токовую нагрузку. Убедитесь, что установлен именно выключатель MGS800, MGS630 или MGS400.

Безопасность и стандарты

Расцепитель соответствует требованиям международных норм IEC 60947-2 и ГОСТ Р 50030.2. Произведён в соответствии с системой качества ISO 9001. Конструкция исключает самопроизвольное включение при отсутствии напряжения - при восстановлении питания выключатель остаётся в отключенном состоянии до ручного возврата рычага.

Преимущества

• Высокая надёжность срабатывания при колебаниях напряжения - не требуется внешний контрольный модуль
• Прямая интеграция с выключателями YON MAX MGS - минимум времени на установку
• Отсутствие необходимости в регулировке порога срабатывания - заводская настройка оптимальна для большинства применений
• Стабильная работа при температурных перепадах и высокой влажности

Ограничения применения

• Не предназначена для работы при постоянном напряжении DC - только переменный ток AC 230 В
• Не рекомендуется использовать в средах с частыми импульсными помехами без дополнительной фильтрации
• Не заменяет устройства защиты от перегрузки или короткого замыкания - работает только при снижении напряжения
• Не поддерживает дистанционное управление - срабатывает только при потере напряжения на своём входе

Примеры использования

• На производственной линии: отключение станка при просадке напряжения во время запуска крупного двигателя
• В системе водоснабжения: предотвращение работы насоса при аварийном падении напряжения, чтобы избежать перегрева обмоток
• В системах кондиционирования: защита компрессора от работы на “нехватке” энергии, которая вызывает длительный пуск и перегрев

Практические советы

• Перед установкой проверьте соответствие модели выключателя: только MGS800, MGS630, MGS400. Несовместимые модели не заработают
• При подключении используйте провода сечением не менее 1,5 мм2 - меньшее сечение может вызвать нагрев и отказ
• Не закрывайте расцепитель крышками или кожухами, которые препятствуют рассеиванию тепла - он не имеет принудительного охлаждения
• Проверяйте работу расцепителя периодически: временно снизьте напряжение на входе (например, через автотрансформатор) и убедитесь, что выключатель отключился
• Запасной расцепитель DKC uvt-mgs800ac230r храните в сухом месте - влага может повредить внутренние контакты
