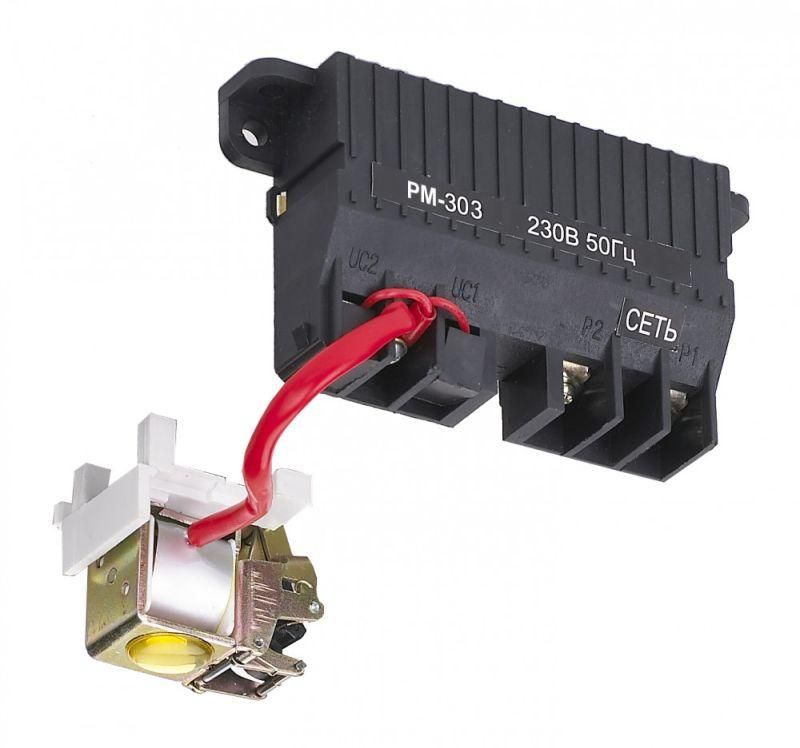

Расцепитель минимального напряжения левый AC 230В ВА-305 DEKraft 22920DEK APC

Расцепитель минимального напряжения левый AC 230В ВА-305 от компании DEKraft предназначен для автоматического отключения выключателя ВА-305 при падении напряжения ниже безопасного уровня. Этот элемент используется в системах управления электрооборудованием, где важна защита от просадок сети.

Назначение и область применения

Расцепитель минимального напряжения левый AC 230В ВА-305 устанавливается на автоматические выключатели серии ВА-305 и отключает их при снижении напряжения на клеммах расцепителя до 70% от номинала (около 160 В при 230 В). Это предотвращает работу оборудования при недостаточном питании, что защищает двигатели, контроллеры и другие чувствительные устройства от повреждений из-за перегрузки или некорректной работы.

Подходит для использования в промышленных системах: станках, конвейерах, насосных станциях, системах вентиляции и других объектах, где важно сохранить целостность процесса при колебаниях напряжения.

Технические характеристики

• Тип изделия: расцепитель минимального напряжения
• Род тока: переменный (AC)
• Номинальное напряжение: 230 В
• Напряжение срабатывания: около 70% от номинала (порядка 160 В)
• Тип крепления: винтовое, совместимо с выключателями ВА-305
• Количество контактов: 1 нормально замкнутый (НЗ), 1 нормально разомкнутый (НО)
• Совместимость: только с автоматическими выключателями серии ВА-305

Совместимость и монтаж

Расцепитель минимального напряжения левый AC 230В ВА-305 устанавливается исключительно в левый слот автоматических выключателей серии ВА-305. Крепление осуществляется винтами - требуется доступ к клеммам выключателя для подключения проводов питания.

Не совместим с другими сериями выключателей, даже если они имеют аналогичный внешний вид. Убедитесь, что используете именно модель ВА-305. Подключение выполняется к клеммам расцепителя: фаза и ноль - согласно маркировке на корпусе. Монтаж допускается только при отключенном питании.

Безопасность и стандарты

Изделие соответствует требованиям к устройствам защиты для низковольтных сетей. Производится компанией DEKraft, которая следует международным принципам надежности и безопасности. Прямой сертификационный номер не указан - рекомендуется проверять соответствие ГОСТ Р 50030.2 и IEC 60947-2 при использовании в промышленных проектах.

Преимущества

• Чётко заданная точка срабатывания - 70% от номинала, обеспечивает надёжную защиту от длительных просадок
• Удобное винтовое крепление - позволяет легко заменить или обслуживать расцепитель без демонтажа всего автомата
• Наличие двух типов контактов (НЗ и НО) даёт гибкость в организации цепей сигнализации и управления
• Специализированная совместимость с ВА-305 минимизирует риск неверной установки

Ограничения применения

• Не работает при постоянном токе (DC) - только для переменного тока 230 В
• Не предназначена для защиты от перенапряжения - только от понижения
• Не поддерживает регулировку порога срабатывания - фиксированный уровень 70%
• Требуется наличие свободного левого слота на выключателе ВА-305; не устанавливается на модели без такого слота
• Не рассчитана на частые коммутации - не является устройством для оперативного включения/выключения

Примеры использования

• На конвейере в пищевой промышленности: при падении напряжения расцепитель отключает двигатель, чтобы избежать заклинивания и перегрева
• В системе водоснабжения: отключение насоса при аварийной просадке напряжения предотвращает выход из строя электромотора
• В системах автоматизации: контакт НО может подавать сигнал на пульт управления, информирующий о потере напряжения

Практические советы

• Проверьте напряжение на входе расцепителя перед запуском - оно должно быть близко к 230 В, иначе возможны ложные срабатывания
• При монтаже используйте провода сечением не менее 1,5 мм2 - этого достаточно для токов управления
• Не забудьте подключить оба контакта (НЗ и НО), если планируете использовать их в цепях контроля
• При замене расцепителя минимального напряжения левый AC 230В ВА-305 всегда отключите питание всей цепи - даже если выключатель в положении “OFF”
• Если ваша система требует другого порога срабатывания - выбирайте другой тип расцепителя, так как этот имеет жесткий фиксированный порог
