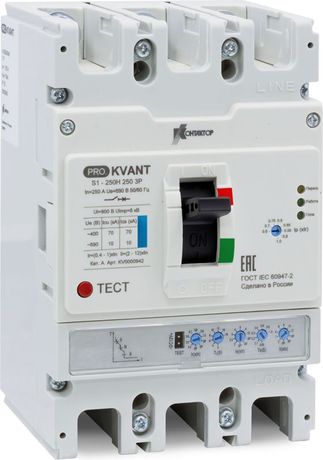

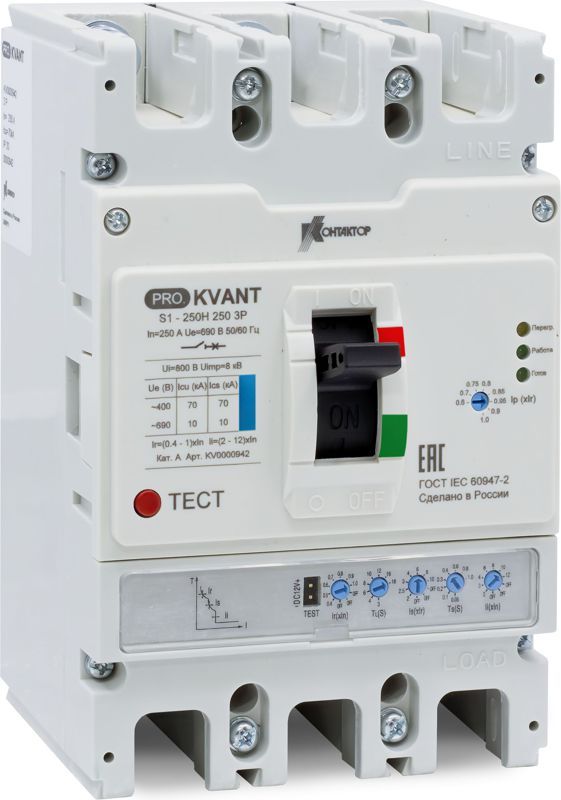

Выключатель автоматический PRO.KVANT S1-250H 3P 250А 70кА в литом корпусе с электрон. расцеп. Контактор KV0000942 Legrand

Автоматический выключатель S1-250H 3P 250A 70kA в литом корпусе с электронным расцепителем от бренда Контактор - это надежный коммутационный аппарат серии PRO.KVANT, предназначенный для защиты силовых цепей до 250 А в условиях высоких токов короткого замыкания. Применяется в распределительных щитах промышленных объектов, где важна точная настройка и долговечность.

Назначение и область применения

Этот автоматический выключатель защищает электрические сети от перегрузок, коротких замыканий и аварийных режимов. Подходит для установки в комплектные распределительные устройства (НКУ), подстанциях, центрах управления двигателем и других промышленных системах. Благодаря высокой предельной отключающей способности (70 кА) используется там, где возможны значительные токи КЗ - например, рядом с крупными трансформаторами или вводами питания.

Технические характеристики

• Тип: автоматический выключатель в литом корпусе
• Фазность: 3P (трехполюсный)
• Номинальный ток: 250 А
• Предельная отключающая способность: 70 кА
• Тип расцепителя: электронный - позволяет гибко настраивать времятоковые характеристики
• Конструкция: литой корпус - обеспечивает механическую прочность и герметичность
• Серия: PRO.KVANT
• Производитель: Контактор (Ульяновск / группа Legrand)

Совместимость и монтаж

Выключатель S1-250H 3P 250A 70kA совместим со штангами и направляющими DIN-рейки типа 35 мм, используемыми в большинстве промышленных щитов. Монтаж осуществляется фиксацией на рейке с последующим подключением кабелей через верхние/нижние зажимы. Электронный расцепитель требует внешнего питания - необходимо подвести напряжение 24–240 В переменного или постоянного тока (питание подается отдельными проводами, не через основную нагрузочную цепь). Для обслуживания и настройки доступен лицевой интерфейс с кнопками и индикацией.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для применения в российских энергообъектах. Конструкция исключает самопроизвольное отключение при вибрациях и ударах. Литой корпус повышает устойчивость к воздействию окружающей среды, хотя устройство не рассчитано на открытый монтаж вне помещений без дополнительной защиты.

Преимущества

• Электронный расцепитель позволяет точно задавать пороги срабатывания по току и времени - снижает риск ложных отключений
• Высокая отключающая способность (70 кА) обеспечивает безопасность даже при серьезных авариях
• Литой корпус увеличивает срок службы и уменьшает потребность в техобслуживании
• Поддержка от АО “Контактор” - гарантия, запчасти и сервис по всей России
• Совместимость с другими аппаратами серии PRO.KVANT - упрощает стандартизацию в проектах

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности без дополнительной защиты (например, IP54+ в шкафу)
• Требует внешнего источника питания для электронного расцепителя - нельзя использовать в сетях без вспомогательного напряжения
• Максимальный рабочий ток - 250 А; для больших нагрузок требуется более мощная модель
• Не имеет встроенной функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита главного ввода в промышленном цехе с питанием от трансформатора 630 кВА
• Коммутирующий аппарат перед частотным преобразователем на конвейере
• Распределительный щит насосной станции с высокими пусковыми токами
• Щиты управления технологическими линиями в пищевой и химической промышленности

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля номинальному току 250 А - рекомендовано сечение не менее 95 мм2 медного провода
• Обязательно подключите питание для электронного расцепителя - без него защита не будет работать, даже если контакты закрыты
• Настройку параметров расцепителя выполняйте после окончательной сборки системы - изменение токов нагрузки влияет на коэффициенты срабатывания
• При использовании нескольких аппаратов серии PRO.KVANT в одном щите - сохраняйте единый стиль маркировки и настройки для быстрого обслуживания
• S1-250H 3P 250A 70kA - это не универсальный выключатель для жилых домов; он создан для профессионального промышленного применения
