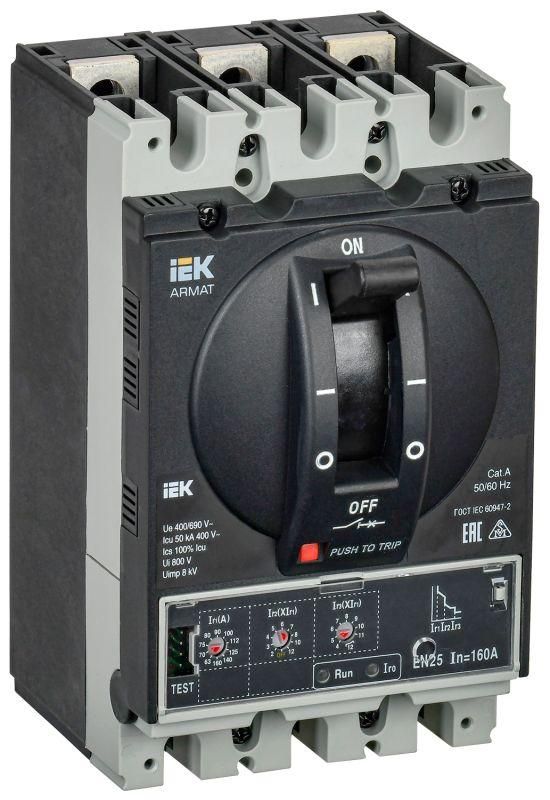

Автоматический выключатель в литом корпусе ARMAT 3P типоразмер D 50кА 160А расцепитель электронный стандартный - AR-MCCB-3D-050-0160A-ELSC IEK

Автоматический выключатель в литом корпусе 3P D 50кА 160А расцепитель электронный стандартный от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Артикул ar-mccb-3d-050-0160a-elsc используется в стационарных установках с высокими требованиями к надежности и быстрому отключению.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P D 50кА 160А расцепитель электронный стандартный защищает трехфазные сети переменного тока с напряжением до 690 В. Применяется в распределительных щитах, ВРУ, КРУ и других комплектных устройствах на промышленных объектах - например, на заводах, в логистических центрах, на насосных станциях и в системах кондиционирования крупных зданий. Подходит для работы в составе комплексных решений на базе продукции ARMAT IEK.

Технические характеристики

• Количество полюсов: 3 - защита всех фаз одновременно
• Номинальный ток: 160 А - максимальный длительно допустимый ток через выключатель
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 400/690 В - работает в сетях 400 В (промышленные 380 В) и выше до 690 В
• Тип расцепителя: электронный - точная настройка порогов срабатывания, возможность регулировки
• Диапазон настройки защиты от перегрузки: 320–1920 А - можно задать чувствительность срабатывания при перегрузке в этом интервале (в 2–12 раз выше номинала)
• Степень защиты IP20 - защита от доступа пальцев и твердых предметов >12,5 мм; не защищен от воды
• Способ монтажа: монтажная плата - устанавливается на DIN-рейку или жестко закрепляется в шкафу
• Вид привода: моторный - позволяет дистанционно включать/выключать устройство (опционально)
• Тип подключения: болтовое - провода крепятся гайками, требует усилия затяжки
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже установленного уровня
• Срок службы: 15 лет - расчетный ресурс при правильной эксплуатации
• Количество вспомогательных контактов: 0 - нет сигналов состояния (включение/отключение) на внешние системы

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P D 50кА 160А расцепитель электронный стандартный совместим с DIN-рейками типа TS35. Монтаж осуществляется на монтажную плату или в специализированные шкафы с достаточным свободным объемом. Болтовое подключение требует использования подходящих наконечников и контроля момента затяжки - избыточное усилие повредит контактные поверхности. Для дистанционного управления требуется дополнительно установить моторный привод (опционально). Устройство не имеет встроенных вспомогательных контактов - для передачи сигнала состояния необходимо использовать внешнюю аппаратуру.

Безопасность и стандарты

Производится на автоматизированном оборудовании с постоянным контролем качества. Соответствует международным стандартам IEC 60947-2. Все изделия IEK проходят испытания как в независимых лабораториях, так и в собственной лаборатории IEK GROUP в Москве. Гарантийный срок - 5 лет.

Преимущества

• Электронный расцепитель обеспечивает точную и гибкую настройку защиты - можно адаптировать пороги под конкретную нагрузку
• Высокая отключающая способность (50 кА) - подходит для мест с большими токами КЗ, например, рядом с трансформаторами
• Защита по минимальному напряжению предотвращает аварийный запуск оборудования после просадки сети
• Долгий срок службы (15 лет) и сертифицированное качество снижают риск отказов
• Поддерживается в составе экосистемы ARMAT IEK - легко комбинируется с другими элементами системы энергораспределения

Ограничения применения

• Не предназначена для открытого монтажа - степень защиты IP20 исключает использование во влажных, пыльных или наружных условиях
• Отсутствие вспомогательных контактов требует дополнительных решений для интеграции в SCADA или АСУ ТП
• Настройка расцепителя требует знаний и инструментов - не рекомендуется для пользователей без подготовки
• Максимальный ток настройки защиты (1920 А) не означает, что выключатель рассчитан на такой ток - он защищает цепь с номиналом 160 А, но может сработать при перегрузке вплоть до 1920 А
• Моторный привод - опция, не входит в базовую комплектацию

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с мощностью до 160 кВт
• Защита питания частотных преобразователей на конвейерах
• Распределение электроэнергии в системах HVAC крупных офисных зданий
• Щиты управления технологическим оборудованием на пищевых и химических производствах

Практические советы

• Перед установкой проверьте соответствие посадочных размеров и шага крепления вашей DIN-рейке
• При использовании моторного привода убедитесь, что источник питания соответствует требованиям (напряжение, мощность)
• Для настройки электронного расцепителя используйте программное обеспечение IEK или профессиональный тестер - некорректные значения могут вызвать ложные срабатывания или недостаточную защиту
• Не забудьте указать в проекте необходимость внешних вспомогательных контактов, если требуется контроль состояния выключателя
• При замене аналогичного автомата - сверьте не только номиналы, но и класс отключения (D), чтобы не нарушить координирование защиты
