Автоматический выключатель TS250N (50kA) ETS23 160A 3P3T | 0105028100 Lsis

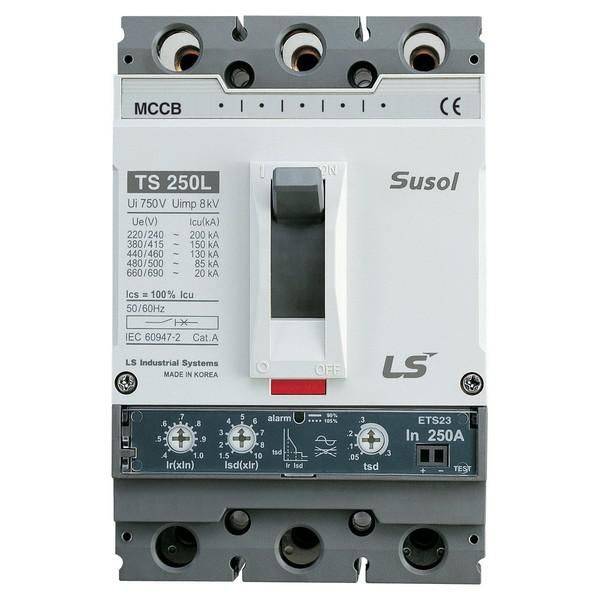

Автоматический выключатель LS Electric TS250N ETS23 - это трёхполюсное устройство на 160 А с электронным расцепителем и отключающей способностью 50 кА, предназначенное для защиты распределительных сетей переменного тока в промышленных условиях. Устройство устанавливается на монтажную плату и обеспечивает надёжную работу при экстремальных температурах.

Назначение и область применения

Автоматический выключатель LS Electric TS250N ETS23 используется для защиты силовых цепей в распределительных сетях переменного тока. Подходит для установки в щитах управления, на промышленных объектах, где требуется высокая надёжность и точная защита оборудования от перегрузок и коротких замыканий. Применяется в системах с высокими требованиями к селективности и управляемости - например, на заводах, в энергообъектах, на конвейерах и в станках с частотными преобразователями.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 160 А
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 690 В AC
• Род тока: Переменный (AC)
• Тип изделия: Выключатель автоматический в литом корпусе
• Тип расцепителя: Электронный - позволяет точно настраивать пороги срабатывания и использовать функции задержки
• Уставка магнитного расцепителя: 1,5–10 × In (регулируемый порог отключения при КЗ)
• Защита по минимальному напряжению: Да - предотвращает самозапуск оборудования после восстановления питания
• Указатель расцепления: Есть - визуально показывает причину отключения (перегрузка/КЗ)
• Наличие задержки срабатывания: Да - обеспечивает селективность при совместном использовании с другими выключателями
• Степень защиты: IP30 - защищён от доступа пальцами и твёрдых предметов >2,5 мм, но не от воды и пыли
• Категория применения: A - предназначено для защиты кабельных линий и оборудования, требует согласования с защитой нижестоящих устройств
• Вид привода: Ручной - включение/выключение осуществляется вручную через рычаг
• Способ монтажа: Монтажная плата - фиксируется болтами на жёсткой поверхности, не является шасси-модульным
• Диапазон рабочих температур: от –40 C до +40 C - работает в холодных помещениях и на открытых площадках при условии защиты от осадков

Совместимость и монтаж

Автоматический выключатель TS250N ETS23 рассчитан на установку на монтажную плату. Для правильного монтажа необходимо:

• Использовать плату из прочного материала (например, стальной или композитной) с достаточной жёсткостью;
• Обеспечить доступ к контактам для подключения медных проводников сечением, соответствующим номинальному току 160 А (обычно 50–70 мм2);
• Не допускать механических нагрузок на выводы во время подключения - они не рассчитаны на усилие;
• Учесть посадочные габариты устройства - он не совместим со стандартными DIN-рейками.

Подключение выполняется только при отключенном питании. После монтажа проверьте затяжку контактов моментом, указанным в руководстве производителя.

Безопасность и стандарты

Автоматический выключатель LS Electric TS250N ETS23 соответствует международным нормам IEC 60947-2 для аппаратов низкого напряжения. Категория применения A гарантирует соответствие требованиям к селективности и координации в многоступенчатых системах защиты. Наличие защиты по минимальному напряжению снижает риск аварийного запуска оборудования после перебоев в сети.

Преимущества

• Электронный расцепитель обеспечивает точную и настраиваемую защиту - можно адаптировать пороги под конкретную нагрузку;
• Функция задержки срабатывания повышает селективность - предотвращает ложные отключения при каскадной защите;
• Широкий диапазон температур позволяет применять устройство в суровых климатических зонах;
• Указатель расцепления ускоряет диагностику - сразу видно, что вызвало отключение;
• Высокая отключающая способность (50 кА) делает его подходящим для мощных распределительных пунктов.

Ограничения применения

• Степень защиты IP30 исключает использование в сырых, пыльных или наружных условиях без дополнительной оболочки или шкафа;
• Не подходит для установки на DIN-рейку - требует специального крепления на плату;
• Не предназначен для постоянной работы при температурах выше +40 C - возможен перегрев и снижение срока службы;
• Требует профессионального подбора и настройки - некорректная уставка магнитного расцепителя может привести к ложным срабатываниям или отказу защиты.

Примеры использования

• Главный входной автомат в распределительном щите крупного производства;
• Защита главного питания станков с ЧПУ и сварочных комплексов;
• Щиты управления насосными станциями в холодных регионах;
• Централизованная защита групп потребителей в промышленных зонах с высокой плотностью нагрузки.

Практические советы

• При проектировании системы учтите, что уставка магнитного расцепителя (1,5–10×In) должна быть выше максимального пускового тока защищаемого оборудования - иначе будет ложное отключение при старте;
• Для долговечности используйте устройство только в закрытых щитах с хорошей вентиляцией - даже при заявленном диапазоне температур перегрев внутри шкафа может превышать +40 C;
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при частых коммутациях или повышенной влажности окружающего воздуха;
• При замене аналогичного автомата убедитесь, что новый TS250N ETS23 имеет те же параметры отключения и тип расцепителя - изменения могут нарушить всю селективную схему.
