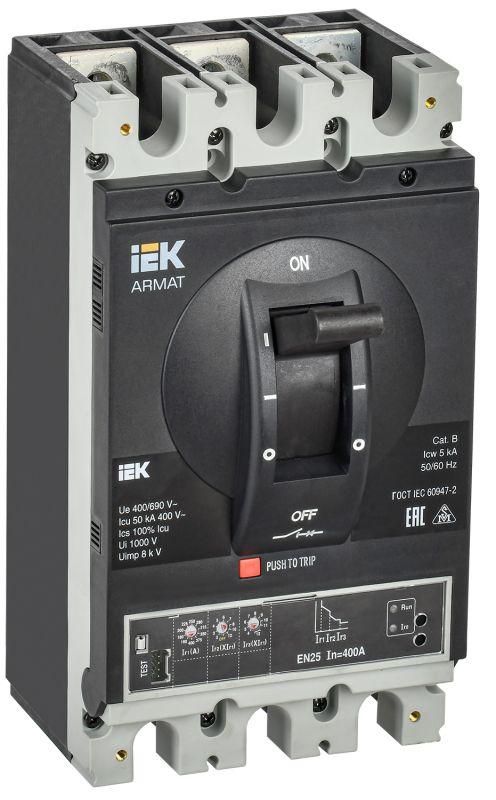

Автоматический выключатель в литом корпусе ARMAT 3P типоразмер H 50кА 400А расцепитель электронный стандартный - AR-MCCB-3H-050-0400A-ELSC IEK

Автоматический выключатель в литом корпусе 3P H 50кА 400А расцепитель электронный стандартный от бренда IEK (ИЭК), артикул ar-mccb-3h-050-0400a-elsc, предназначен для защиты мощных электрических цепей от перегрузок, коротких замыканий и потерь напряжения. Применяется в промышленных распределительных щитах и ВРУ, где требуется надежная коммутация токов до 400 А.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P H 50кА 400А расцепитель электронный стандартный используется для защиты силовых цепей переменного тока в промышленных и коммерческих объектах. Подходит для установки в распределительных щитах, ВРУ, шкафах управления станками, конвейерами, насосными станциями и других энергоёмких системах. Обеспечивает защиту оборудования при аварийных режимах - перегрузках, КЗ и снижении напряжения ниже допустимого уровня.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Число полюсов: 3
• Номинальный ток: 400 А
• Отключающая способность: 50 кА - способен безопасно отключить цепь при максимальном токе короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 400 / 690 В - работает в сетях с напряжением до 690 В между фазами
• Тип расцепителя: Электронный - позволяет точно настраивать пороги срабатывания, обеспечивает гибкую защиту и диагностику состояния сети
• Диапазон настройки защиты от перегрузки: 800–4800 А - можно задать чувствительность защиты выше номинала аппарата, что важно для защиты двигателей и другого нагрузочного оборудования
• Привод: Моторный - возможность удалённого включения/выключения через внешний управляющий сигнал
• Защита по минимальному напряжению: Да - аппарат автоматически отключается при проседании напряжения ниже установленного порога, предотвращая повреждение оборудования
• Исполнение: Стационарное - предназначен для жесткой фиксации в щите, не предусматривает выдвижной механизм
• Способ монтажа: На монтажную плату - крепится болтами к металлической пластине внутри щита
• Подключение силовых проводов: Болтовое - требует затяжки клемм усилием, соответствующим нормам
• Степень защиты IP: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначен для открытых площадок или сырых помещений
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий работы
• Управление: Ручка-переключатель - механический рычаг для ручного включения/отключения
• Моторный привод: Опционально - может быть установлен дополнительно, если требуется дистанционное управление
• Вспомогательные контакты: Отсутствуют - нет контактных групп для сигнализации состояния (вкл./откл.)

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P H 50кА 400А расцепитель электронный стандартный совместим с монтажными платами из стали или алюминия толщиной 2–4 мм. Для правильной установки необходимо использовать болты M8 с моментом затяжки 10–12 Нм. Убедитесь, что расстояние между фазами соответствует требованиям ГОСТ 30204-94. Поскольку нет вспомогательных контактов, для контроля положения аппарата потребуется внешняя система сигнализации. Моторный привод устанавливается отдельно и подключается к управляющему контуру 24 В постоянного или переменного тока.

Безопасность и стандарты

Производство автоматического выключателя в литом корпусе 3P H 50кА 400А расцепитель электронный стандартный соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Все изделия проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Гарантийный срок - 5 лет.

Преимущества

• Электронный расцепитель обеспечивает точную и настраиваемую защиту - особенно важна для сложных нагрузок типа двигателей
• Высокая отключающая способность (50 кА) делает аппарат подходящим для крупных промышленных объектов с большими токами КЗ
• Функция защиты по минимальному напряжению предотвращает самозапуск оборудования после восстановления питания
• Моторный привод даёт возможность интеграции в системы АСУ ТП и автоматизации
• Гарантированный срок службы 15 лет при условии соблюдения температурного режима и отсутствия перегрузок

Ограничения применения

• Не предназначена для установки вне закрытых щитов - степень защиты IP20 исключает использование во влажных, запылённых или наружных условиях
• Отсутствие вспомогательных контактов требует дополнительных решений для передачи сигнала о состоянии аппарата в систему управления
• Нельзя применять в сетях постоянного тока - только для переменного тока частотой 50/60 Гц
• Максимальное рабочее напряжение 690 В - не подходит для высоковольтных систем свыше этого значения
• Требует профессионального монтажа: неквалифицированная затяжка болтов может вызвать нагрев и выход из строя

Примеры использования

• Щиты главного распределения (ВРУ) на заводе с суммарной нагрузкой до 1600 А
• Защита основного двигателя промышленного конвейера мощностью 160–200 кВт
• Комплексные решения в пищевой, химической и металлургической промышленности
• Системы бесперебойного питания, где необходима защита от просадки напряжения

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки и настроек расцепителя - диапазон 800–4800 А позволяет адаптировать защиту под конкретный двигатель или оборудование
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность и стабильное напряжение
• Для удобства обслуживания рекомендуется устанавливать аппарат с запасом места вокруг него - минимум 50 мм с каждой стороны
• Не используйте этот автомат вместо входного рубильника - он не предназначен для частого ручного включения/отключения
• При необходимости сигнализации состояния (вкл./откл.) добавьте внешнее реле или модуль вспомогательных контактов
