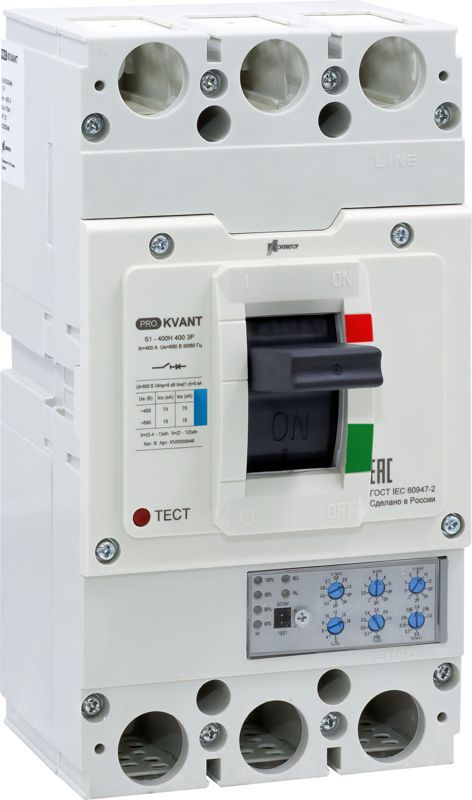

Выключатель автоматический PRO.KVANT S1-400S 3P 400А 50кА в литом корпусе с электрон. расцеп. Контактор KV0000945 Legrand

Автоматический выключатель S1-400S 3P 400A 50kA в литом корпусе с электронным расцепителем от бренда Контактор - это надежный коммутационный аппарат для защиты силовых цепей до 400 А в промышленных и энергетических объектах. Артикул kv0000945 относится к серии PRO.KVANT, созданной для российских условий эксплуатации.

Назначение и область применения

Этот автоматический выключатель предназначен для защиты электрических сетей от перегрузок, коротких замыканий и аварийных режимов. Применяется в распределительных щитах, на вводах зданий, в системах питания промышленного оборудования - например, на конвейерах, насосных станциях, трансформаторных подстанциях и других объектах с высокой нагрузкой. Подходит для установки в комплектные распределительные устройства (НКУ).

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Кратковременная отключающая способность: 50 кА
• Тип расцепителя: электронный
• Конструкция корпуса: литой, герметичная сборка
• Производитель: Контактор Ульяновск (серия PRO.KVANT)

Электронный расцепитель обеспечивает точную и настраиваемую защиту: можно задавать пороги срабатывания по току и времени, что повышает селективность в многоступенчатых схемах. Литой корпус исключает доступ внутрь аппарата во время работы - это снижает риск повреждений и увеличивает срок службы.

Совместимость и монтаж

S1-400S 3P 400A 50kA совместим со штангами и направляющими DIN-рейки стандарта EN 60715. Монтаж осуществляется в щитах с достаточным свободным объемом - рекомендуется учитывать габариты аппарата и зазоры для проводов. Для подключения используются болтовые клеммы, рассчитанные на медные жилы сечением до 185 мм2. Обязательно соблюдать момент затяжки, указанный в руководстве производителя. Аппарат не требует специальных инструментов, но работа должна выполняться квалифицированным персоналом после отключения питания.

Безопасность и стандарты

Автомат соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Серия PRO.KVANT прошла испытания на механическую прочность, термическую стойкость и электрическую износостойкость. Электронный расцепитель имеет функцию самодиагностики - при отказе он сигнализирует о необходимости обслуживания.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных сетей с большими токами КЗ
• Электронный расцепитель позволяет точно настроить защиту под конкретную схему
• Литой корпус защищает от внешних воздействий, пыли и влаги
• Гарантия и сервисная поддержка от АО “Контактор” - важное преимущество для крупных заказчиков
• Сертификация под российские нормы - легко вписать в проекты с учетом местных требований

Ограничения применения

Не применяется в условиях постоянного воздействия химически активных сред, открытого пламени или взрывоопасных зон (без дополнительной защиты). Не предназначен для частого включения/выключения - это не устройство управления, а защитный аппарат. Температурный диапазон ограничен: работает при температурах от -25C до +60C. Не следует использовать в помещениях с повышенной влажностью выше 95%, если нет дополнительной теплоизоляции или обогрева.

Примеры использования

• Главный ввод в промышленном цехе с нагрузкой около 300–350 кВт
• Защита трансформатора 630 кВА на подстанции
• Щитовая на входе в ЖКХ-объект с трехфазным питанием
• Цепи питания больших насосов, компрессоров, печей

Практические советы

• Перед установкой проверьте соответствие номинала автомата (400 А) расчетному току нагрузки - не допускайте длительной работы близко к предельному значению
• Избегайте установки рядом с источниками тепла - перегрев влияет на работу электронного расцепителя
• При использовании в многоконтурных схемах настройте временные задержки расцепителей для достижения селективности
• Обязательно сохраните документацию - в случае срабатывания она нужна для анализа причины и диагностики
• Артикул kv0000945 - единственный в линейке S1-400S с такими параметрами; аналоги других брендов имеют другие габариты и клеммы
