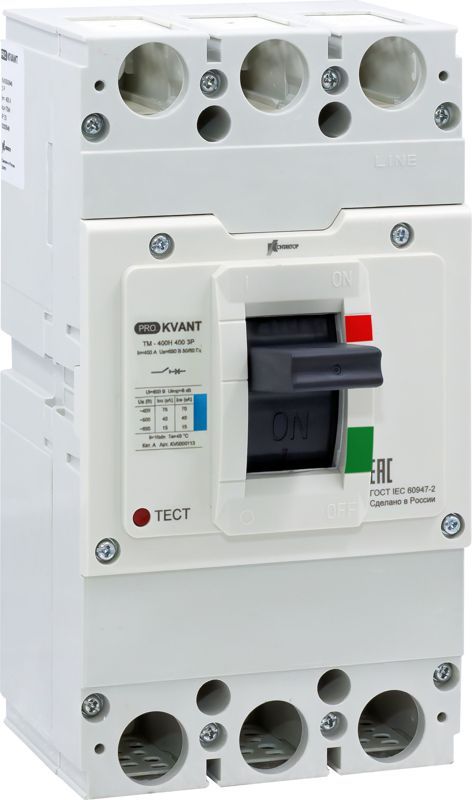

Выключатель автоматический PRO.KVANT TM-400N 3P 315А 35кА в литом корпусе с термомагнит. расцеп. Контактор KV0000101 Legrand

Автоматический выключатель TM-400N 3P 315A 35kA от бренда Контактор в серии PRO.KVANT предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Литой корпус обеспечивает прочность и герметичность, что делает устройство подходящим для установки в распределительных щитах промышленного и коммерческого назначения.

Назначение и область применения

TM-400N 3P 315A 35kA используется для защиты трёхфазных силовых цепей с током до 315 ампер. Применяется в качестве основного или группового автомата в распределительных устройствах: промышленных станциях, насосных станциях, системах вентиляции, на объектах ЖКХ и энергетики. Подходит для установки в НКУ (напольные комплектные устройства) благодаря компактному литому корпусу.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 315 A
• Кратковременная отключающая способность: 35 kA
• Тип расцепителя: термомагнитный (комбинированный - тепловой и электромагнитный)
• Конструкция корпуса: литой, из прочного полимерного материала
• Степень защиты: IP20 (защита от доступа пальцев и предметов >12 мм, но не от воды и пыли)
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

TM-400N 3P 315A 35kA совместим со всеми стандартными DIN-рейками шириной 35 мм, используемыми в российских и европейских щитах. Для монтажа достаточно защёлкнуть фиксаторы на рейке - никаких болтов или дополнительных креплений не требуется. Обеспечена возможность подключения медных проводов сечением до 95 мм2. Перед подключением проверьте соответствие сечения жил и момент затяжки зажимов, указанных в руководстве производителя.

Безопасность и стандарты

Автомат соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Серия PRO.KVANT прошла сертификацию в России и допущена к использованию в государственных и частных проектах. Конструкция исключает случайный контакт с токоведущими частями при закрытом корпусе.

Преимущества

• Литой корпус повышает механическую устойчивость и снижает риск повреждения при монтаже и эксплуатации
• Термомагнитный расцепитель обеспечивает точную защиту как от длительных перегрузок, так и от внезапных КЗ
• Произведён в России - поддерживается местная сервисная служба АО “Контактор”
• Гарантия и наличие запчастей в региональных складах

Ограничения применения

• Не предназначен для работы во взрывоопасных средах - степень защиты IP20 не обеспечивает защиту от газов и пыли
• Не рекомендован для постоянной работы при температуре выше +40 C без принудительного охлаждения
• Не имеет функции дистанционного управления - управление только ручное
• Не подходит для защиты цепей с высокими импульсными нагрузками (например, сварочные аппараты) без предварительной проверки характеристик

Примеры использования

• Главный входной автомат в распределительном щите производственного цеха
• Защита группы мощных насосов в системе водоснабжения
• Аппарат для отключения питания конвейерной линии на пищевом предприятии
• Групповой автомат в щите освещения и силовых цепей торгового комплекса

Практические советы

• Перед установкой убедитесь, что расчетный ток нагрузки не превышает 80% от номинала автомата (не более 252 А для долговременной работы)
• Избегайте установки рядом с источниками тепла - перегрев снижает срок службы расцепителей
• Проверяйте состояние контактов и зажимов каждые 1–2 года при интенсивной эксплуатации
• Для сложных объектов рекомендуется согласование с проектной организацией - особенно при наличии других автоматических выключателей в цепи
• TM-400N 3P 315A 35kA - один из самых популярных моделей в серии PRO.KVANT; при замене учитывайте совпадение всех параметров, включая класс отключения
