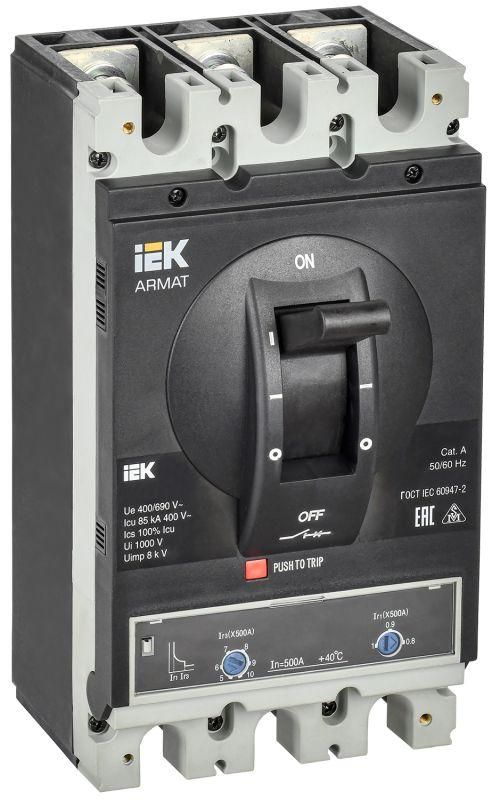

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер I 85кА 500А расцепитель термомагнитный регулируемый - AR-MCCB-3I-085-0500A-ATUC IEK

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 500А расцепитель термомагнитный регулируемый ARMAT, IEK предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных распределительных системах. Этот аппарат из серии ARMAT, IEK обеспечивает надежную работу в условиях высоких токов короткого замыкания и подходит для установки в стационарные щитовые комплекты.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 500А расцепитель термомагнитный регулируемый ARMAT, IEK используется для защиты мощных нагрузок в низковольтных сетях переменного тока. Применяется в распределительных щитах, ВРУ, КРУ и других комплектных устройствах до 1600 А. Подходит для промышленных объектов с высокой энергоёмкостью - заводов, цехов, логистических комплексов, где требуется надёжная защита от аварийных режимов. Может использоваться в паре с воздушными выключателями ARMAT для построения многоступенчатых систем защиты.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Число полюсов: 3
• Номинальный ток: 500 А
• Номинальное напряжение: 400 В (переменный ток)
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителя: Термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от короткого замыкания
• Диапазон настройки защиты от перегрузки: 2500–5000 А - позволяет гибко адаптировать порог срабатывания под конкретную нагрузку
• Защита по минимальному напряжению: Да - отключает цепь при снижении напряжения ниже допустимого уровня
• Степень защиты IP20 - защищён от доступа пальцами и твёрдыми предметами, но не герметичен; требует установки внутри закрытого шкафа
• Способ монтажа: На монтажную плату - фиксируется болтами на жестком основании, не является встраиваемым
• Управление: Ручка-переключатель - удобна для ручного включения/выключения и визуального контроля состояния
• Подключение: Болтовое - провода крепятся через контактные зажимы с помощью гаек
• Срок службы: 15 лет - рассчитан на долговременную эксплуатацию при соблюдении условий
• Моторный привод: Опционально - можно заказать с приводом для дистанционного управления
• Вспомогательные контакты: Отсутствуют - не имеет сигналов о положении контактов, не поддерживает удалённый контроль

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 500А расцепитель термомагнитный регулируемый ARMAT, IEK устанавливается исключительно на монтажную плиту или раму с предварительно просверленными отверстиями. Для правильного монтажа необходимо использовать болты соответствующего класса прочности и момент затяжки, указанный в руководстве. Убедитесь, что площадка установки жёсткая - вибрации могут повредить внутренние механизмы. Поскольку нет вспомогательных контактов, для сигнализации состояния аппарата потребуется внешнее решение - например, реле контроля или кнопочная станция. Моторный привод, если установлен, требует отдельного питания 24 В постоянного тока или 230 В переменного тока - проверьте совместимость с вашей системой управления.

Безопасность и стандарты

Автоматический выключатель в литом корпусе 3P типоразмер I 85кА 500А расцепитель термомагнитный регулируемый ARMAT, IEK соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Производство проходит строгий контроль качества на автоматизированных линиях. Все образцы тестируются в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Гарантийный срок - 5 лет, что подтверждает уверенность производителя в надёжности конструкции.

Преимущества

• Высокая отключающая способность (85 кА) - обеспечивает безопасность даже при серьёзных авариях в промышленных сетях
• Регулируемый тепловой расцепитель - точная настройка под реальные условия нагрузки, минимизация ложных срабатываний
• Защита по минимальному напряжению - предотвращает запуск оборудования при недостаточном питании, защищает двигатели
• Литой корпус - повышенная механическая прочность, устойчивость к воздействию окружающей среды внутри шкафа
• Совместимость с другими изделиями серии ARMAT - легко интегрируется в комплексные решения IEK

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует помещения в закрытый электрошкаф
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию состояния (вкл./выкл.) без внешнего оборудования
• Не подходит для частых операций включения/отключения - рассчитана на защиту, а не на коммутационную функцию
• Требует профессионального монтажа - болтовые соединения должны выполняться с соблюдением момента затяжки, иначе возможен нагрев и выход из строя
• Не рекомендован для бытовых или слаботочных систем - слишком большой номинал и цена для таких задач

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с мощностью до 400 кВт
• Защита крупного насосного агрегата или компрессора в системе водоснабжения
• Щитовая распределительная станция на заводе с несколькими линиями 400 В
• Комплексная система энергоснабжения на объекте с высокой плотностью нагрузки - логистический хаб, производственный комплекс

Практические советы

• Перед установкой проверьте соответствие номинала автомата нагрузке - 500 А не всегда значит «можно всё». Расчёт должен учитывать коэффициенты спроса и пусковые токи
• Настройте порог тепловой защиты в диапазоне 2500–5000 А согласно паспортным данным оборудования - лучше начать с середины диапазона (3750 А) и скорректировать после пробного запуска
• Обязательно используйте изолирующие прокладки и правильно подберите сечение кабелей - для 500 А нужны медные жилы не менее 185 мм2
• Если нужна сигнализация состояния - добавьте внешний вспомогательный модуль или реле контроля
• При наличии моторного привода - протестируйте его работу перед вводом в эксплуатацию, особенно при температуре ниже +5 C
• Проверяйте состояние болтовых соединений каждые 6–12 месяцев - ослабление вызывает нагрев и риск возгорания
