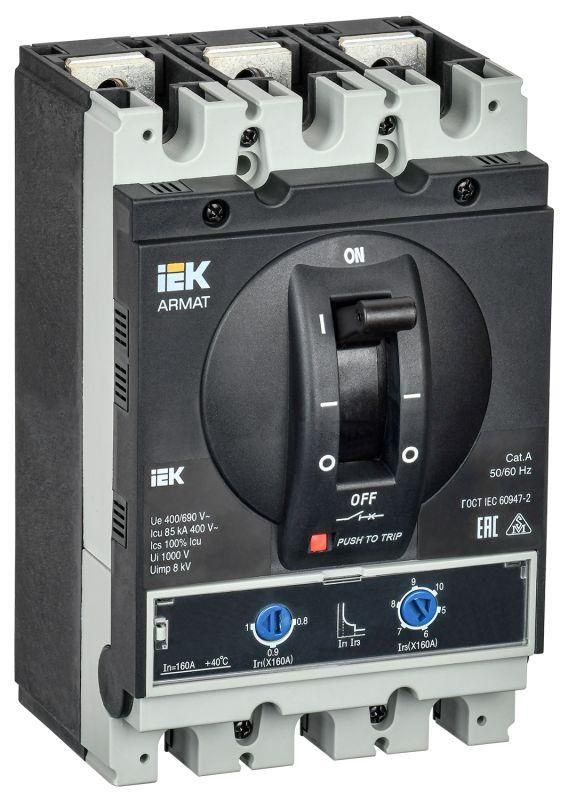

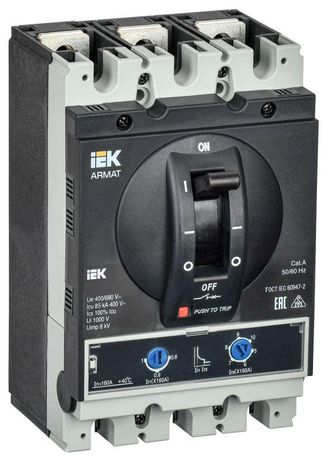

Выключатель автоматический в литом корпусе 3п G 85кА 160А расцепитель термомагнитный регулируемый ARMAT IEK AR-MCCB-3G-085-0160A-ATUC

Автоматический выключатель в литом корпусе 3P G 85кА 160А расцепитель термомагнитный регулируемый от бренда IEK (ИЭК) предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и коммерческих установках. Артикул ar-mccb-3g-085-0160a-atuc входит в серию ARMAT и рассчитан на работу в стационарных распределительных системах с высокими требованиями к надежности.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P G 85кА 160А расцепитель термомагнитный регулируемый используется для защиты трехфазных сетей переменного тока с номинальным напряжением до 400 В. Применяется в распределительных щитах, ВРУ, КРУ и других комплектных устройствах на промышленных объектах - например, на заводах, в логистических центрах, на насосных станциях и в системах кондиционирования. Подходит для установки там, где требуется точная настройка порогов срабатывания и высокая отключающая способность.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Количество полюсов: 3
• Номинальный ток: 160 А
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 85 кА
• Тип расцепителя: Термомагнитный, с возможностью регулировки
• Диапазон настройки защиты от перегрузки: 800–1600 А (в 5–10 раз выше номинала)
• Защита по минимальному напряжению: Да - отключение при снижении напряжения ниже допустимого уровня
• Степень защиты IP: IP20 - защищен от доступа пальцами, но не от пыли и воды
• Способ монтажа: На монтажную плату (фиксация болтами через отверстия в основании)
• Управление: Ручка-переключатель для включения/выключения
• Подключение силовых проводов: Болтовое, с зажимами для кабелей до 95 мм2
• Гарантийный срок: 60 месяцев (5 лет)
• Моторный привод: Возможен по заказу (не встроен)
• Вспомогательные контакты: Отсутствуют

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P G 85кА 160А расцепитель термомагнитный регулируемый устанавливается на монтажной плате с помощью четырех крепежных отверстий. Для правильного монтажа необходимо обеспечить свободный доступ к ручке управления и достаточное расстояние между соседними аппаратами - минимум 10 мм. Подключение силовых кабелей выполняется болтами M8; момент затяжки - 10–12 Нм. Убедитесь, что сечение кабеля соответствует заявленным параметрам: рекомендовано использовать медные жилы сечением 16–95 мм2. Монтаж в закрытых шкафах с принудительной вентиляцией обязателен из-за отсутствия защиты от пыли и влаги (IP20).

Безопасность и стандарты

Автоматический выключатель в литом корпусе 3P G 85кА 160А расцепитель термомагнитный регулируемый соответствует требованиям ГОСТ IEC 60947-2 и прошел испытания в независимых лабораториях и собственной лаборатории IEK GROUP в Москве. Высокая отключающая способность (85 кА) позволяет безопасно работать даже при значительных токах КЗ. Защита по минимальному напряжению предотвращает аварийный запуск оборудования после просадки сети.

Преимущества

• Регулируемый тепловой расцепитель - можно точно задать порог срабатывания под конкретную нагрузку
• Высокая отключающая способность - подходит для мощных промышленных объектов
• Наличие защиты по минимальному напряжению - повышает безопасность работы технологического оборудования
• Длительная гарантия (5 лет) - подтверждает качество сборки и материалов
• Совместимость с другими изделиями серии ARMAT - легко интегрируется в системы энергораспределения IEK

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 исключает использование во влажных, пыльных или наружных условиях
• Нельзя применять в сетях с напряжением выше 400 В - риск пробоя изоляции
• Отсутствие вспомогательных контактов - требует внешних модулей для сигнализации состояния
• Максимальный ток настройки защиты - 1600 А, что недостаточно для некоторых крупных промышленных потребителей (например, сварочных линий с током >1200 А)
• Требуется отдельный моторный привод для дистанционного управления - он не входит в базовую комплектацию

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 100 кВт
• Щит питания конвейерной линии с частотными преобразователями
• Распределительный щит холодильного комплекса с несколькими компрессорами
• Вводное устройство в административном здании с высокой плотностью нагрузки

Практические советы

• Перед настройкой расцепителя проверьте реальный рабочий ток нагрузки - настройка должна быть на 10–20% выше максимального длительного тока
• При использовании нескольких таких выключателей в одном щите - учитывайте тепловое воздействие друг на друга, увеличьте шаг между ними
• Для удаленного контроля состояния (вкл./выкл.) используйте внешний контактный модуль совместимый с серией ARMAT
• Проверяйте состояние болтовых соединений каждые 6–12 месяцев - особенно при больших токах
• Если проект требует защиты от понижения напряжения - этот аппарат подходит, но убедитесь, что система управления согласована с этим функционалом
