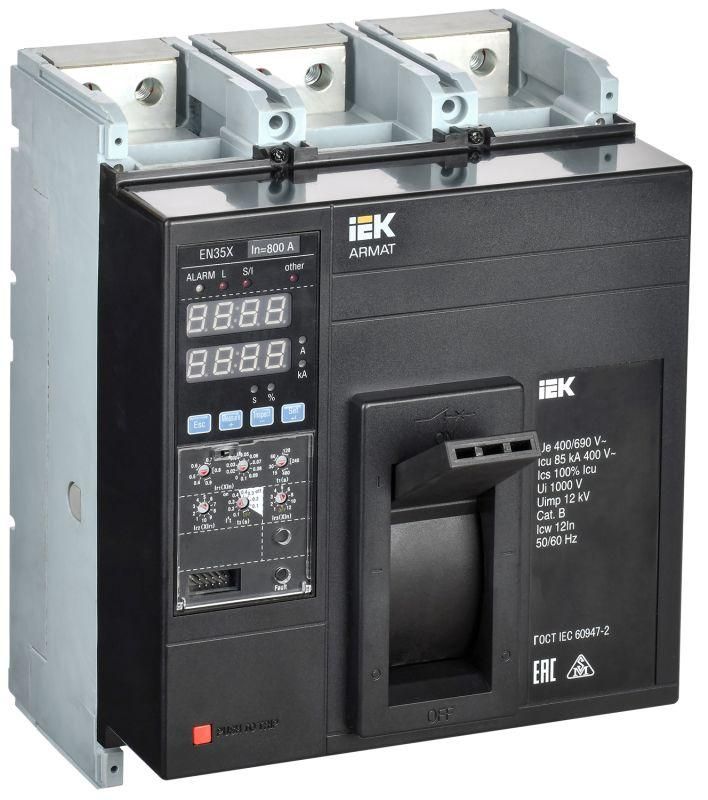

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер N 85кА 800А расцепитель электронный стандартный - AR-MCCB-3N-085-0800A-ELSC IEK

Автоматический выключатель в литом корпусе 3P N 85кА 800А расцепитель электронный стандартный от бренда IEK (ИЭК), артикул ar-mccb-3n-085-0800a-elsc, предназначен для защиты мощных электрических цепей в промышленных распределительных устройствах. Он сочетает высокую отключающую способность, точную электронную защиту и надежность, характерную для серии ARMAT.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P N 85кА 800А расцепитель электронный стандартный используется для защиты силовых цепей от перегрузок, коротких замыканий и снижения напряжения. Применяется в распределительных щитах, ВРУ и других низковольтных комплектных устройствах до 1600 А. Подходит для промышленных объектов с высокой нагрузкой - заводов, цехов, логистических терминалов, объектов с энергоемким оборудованием. Может использоваться в составе комплексных решений на базе продукции ARMAT IEK.

Технические характеристики

• Номинальный ток: 800 А - максимальный длительно допустимый ток через выключатель без срабатывания.
• Количество полюсов: 3P + N - защищает три фазы и нейтральный проводник (N), но не коммутирует нейтраль - она проходит без размыкания.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до этого значения.
• Тип расцепителя: Электронный - обеспечивает точную, программируемую защиту с возможностью настройки порогов срабатывания.
• Диапазон настройки защиты от перегрузки: 1600–9600 А - позволяет задавать порог срабатывания при перегрузке выше номинала, что важно для двигателей и оборудования с пусковыми токами.
• Защита по минимальному напряжению: Да - отключает цепь при падении напряжения ниже установленного уровня, предотвращая повреждение оборудования.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях переменного тока 400 В (380/400 В).
• Степень защиты IP20: Защита от доступа пальцев и предметов более 12 мм, но не от пыли и воды - требует установки внутри закрытого шкафа.
• Срок службы: 15 лет - расчетный ресурс при правильной эксплуатации.
• Способ монтажа: Монтажная плата - устанавливается на специальные платформы или DIN-рейки с жестким креплением, не является модульным.
• Подключение: Болтовое - силовые клеммы фиксируются болтами, требуют затяжки с моментом, указанным в инструкции.
• Управление: Ручка-переключатель - механический рычаг для ручного включения/выключения.
• Моторный привод: Опционально - можно заказать с приводом для дистанционного управления.
• Вспомогательные контакты: 0 - нет встроенных контактов для сигнализации состояния; при необходимости - внешние решения.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P N 85кА 800А расцепитель электронный стандартный совместим с другими аппаратами серии ARMAT и монтируется на монтажные платы в сборках типа НКУ. Для установки требуется свободное место вокруг аппарата для теплоотвода и обслуживания. Клеммы подключения - болтовые, поэтому необходимо использовать медные кабели соответствующего сечения. Установка должна выполняться с учетом посадочного размера и шага крепления, указанного в чертежах производителя. Отсутствие вспомогательных контактов требует отдельного решения для передачи сигналов в системы контроля.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов IEC 60947-2. Все изделия серии ARMAT проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Гарантийный срок - 5 лет. Высокая отключающая способность (85 кА) обеспечивает безопасность даже при аварийных режимах в сетях с большими токами КЗ.

Преимущества

• Электронный расцепитель позволяет точно настраивать защиту под конкретную нагрузку, исключая ложные срабатывания.
• Высокая отключающая способность делает выключатель подходящим для сложных промышленных систем.
• Защита по минимальному напряжению предотвращает запуск оборудования при недостаточном питании.
• Серия ARMAT производится на автоматизированных линиях с жестким контролем качества.
• Длительный срок службы (15 лет) снижает затраты на замену.
• Возможность установки моторного привода для удаленного управления.

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует герметичного шкафа.
• Отсутствие встроенных вспомогательных контактов усложняет интеграцию в системы АСУ ТП - нужны внешние решения.
• Настройка расцепителя требует знаний и инструментов - не рекомендуется для самостоятельной регулировки без подготовки.
• Не подходит для бытовых или маломощных объектов - избыточен по параметрам для нагрузок менее 400 А.
• Болтовое подключение требует периодической проверки момента затяжки - риск нагрева при плохом контакте.

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с мощностью 600–800 кВт.
• Защита главного питания крупного насосного узла или компрессора с высоким пусковым током.
• Распределительный автомат в НКУ для группы станков с ЧПУ.
• Фидеры в системах энергоснабжения логистических комплексов и производственных площадок.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки болтов - это влияет на долговечность контакта.
• При настройке расцепителя используйте данные паспорта оборудования - не устанавливайте пороги выше 1,2×I_n, если нет обоснования.
• Если нужна сигнализация состояния (вкл./выкл.), установите внешний контактный модуль или реле.
• Для частого дистанционного управления - выбирайте версию с моторным приводом.
• Не устанавливайте рядом с источниками тепла - температурный коэффициент влияет на точность работы электронного расцепителя.
• Обязательно сохраняйте документацию - настройки расцепителя хранятся в памяти, но потеря инструкций затруднит сервисное обслуживание.
