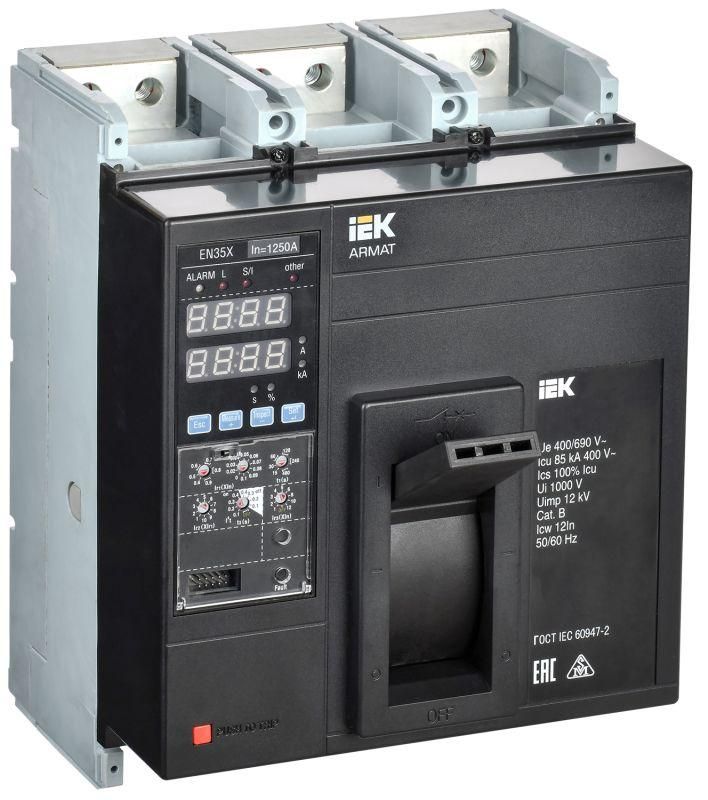

Выключатель автоматический в литом корпусе 3п N 85кА 1250А расцепитель электронный стандарт. ARMAT IEK AR-MCCB-3N-085-1250A-ELSC

Автоматический выключатель в литом корпусе 3P N 85кА 1250А расцепитель электронный стандартный от бренда IEK (ИЭК) предназначен для защиты мощных электрических цепей в промышленных распределительных устройствах. Артикул ar-mccb-3n-085-1250a-elsc обеспечивает надежную работу в условиях высоких токов короткого замыкания и подходит для стационарной установки в щитах до 1600 А.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P N 85кА 1250А расцепитель электронный стандартный используется для защиты силовых цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах, ВРУ, КРУ и других низковольтных комплектных устройствах. Подходит для промышленных объектов с высокой нагрузкой - заводов, цехов, энергоемких производств, где требуется точная и быстрая отсечка аварийных токов. Может использоваться в составе комплексных решений на базе линейки ARMAT от IEK.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 1250 А
• Число полюсов: 3P + N (три фазы и нейтраль)
• Номинальная отключающая способность: 85 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение: 400 В переменного тока (AC)
• Тип расцепителя: Электронный - позволяет точно настраивать пороги срабатывания, имеет гибкую защиту по времени и току
• Диапазон настройки защиты от перегрузки: 2500–15000 А - можно задать чувствительность срабатывания в этом интервале, что удобно для согласования с нагрузкой
• Защита по минимальному напряжению: Да - отключает цепь при снижении напряжения ниже установленного уровня, защищает оборудование от работы в нештатных режимах
• Степень защиты IP20 - защита от доступа пальцами и твердыми предметами, но не от воды и пыли; требует установки в закрытый шкаф
• Исполнение: Стационарное - предназначен для жесткой фиксации в щите, не для перемещения
• Способ монтажа: Монтажная плата - устанавливается на специальную платформу внутри щита, не на DIN-рейку
• Подключение силовой цепи: Болтовое - провода крепятся болтами, требуют правильного момента затяжки
• Управление: Ручка-переключатель - возможность вручную включить/выключить устройство
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию при соблюдении условий
• Моторный привод: Опционально - можно заказать дополнительно для дистанционного управления
• Вспомогательные контакты: Отсутствуют - нет сигналов состояния (вкл/выкл) или блокировок, если нужны - потребуется внешнее решение

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P N 85кА 1250А расцепитель электронный стандартный совместим с другими аппаратами линейки ARMAT от IEK. Установка выполняется на монтажную плиту, которая должна соответствовать габаритам аппарата. Для монтажа необходимы:

• Правильно подготовленная плата с отверстиями под крепления
• Болты подходящего класса прочности и длины (не указаны - уточните в документации завода)
• Затяжка силовых клемм моментом, рекомендованным производителем - избыточная или недостаточная затяжка вызывает нагрев и выход из строя
• Обязательное наличие заземляющего проводника, подключенного к шине щита

Не используйте этот выключатель в щитах с DIN-рейками - он не предназначен для такого монтажа. Также учтите, что отсутствие вспомогательных контактов требует отдельного решения для сигнализации состояния.

Безопасность и стандарты

Производитель IEK (ИЭК) сертифицирует продукцию в соответствии с требованиями ГОСТ Р 50030.2 и международными стандартами IEC 60947-2. Все автоматы проходят испытания в собственной лаборатории IEK GROUP в Москве и сторонних аккредитованных центрах. Гарантийный срок - 5 лет. Продукция соответствует требованиям безопасности для промышленного оборудования.

Преимущества

• Высокая отключающая способность (85 кА) - обеспечивает безопасность даже при серьезных авариях в сетях с большими источниками питания
• Электронный расцепитель - позволяет точно настроить защиту под конкретную нагрузку, минимизируя ложные срабатывания
• Защита по минимальному напряжению - предотвращает повреждение двигателей и другой техники при проседании сети
• Срок службы 15 лет - долговечная конструкция, рассчитанная на интенсивную эксплуатацию
• Совместимость с линейкой ARMAT - легко интегрируется в готовые системы энергораспределения
• Опциональный моторный привод - позволяет реализовать удалённое управление без модификации щита

Ограничения применения

• IP20 - нельзя использовать во влажных, запылённых или открытых помещениях - обязательно помещать в герметичный или закрытый шкаф
• Отсутствие вспомогательных контактов - невозможно получить сигналы состояния (включен/выключен) без внешнего реле или модуля
• Только болтовое подключение - не подходит для быстрого подключения кабелей с наконечниками типа “папа”
• Не предназначена для частого ручного включения/выключения - не является коммутационным аппаратом для оперативного управления
• Максимальный ток настройки защиты - 15 000 А - не подходит для цепей выше этой величины

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с нагрузкой около 1200 А
• Щит питания крупного конвейера или насосной станции с высокими пусковыми токами
• Распределительный щит на предприятии с несколькими сварочными машинами и мощными двигателями
• Комплексная система энергоснабжения на основе продуктов ARMAT от IEK - в сочетании с воздушными выключателями до 6300 А

Практические советы

• Перед установкой проверьте соответствие расчетного тока нагрузки диапазону настройки расцепителя (2500–15000 А). Не допускайте настройки ниже 2,5× номинала автомата (3125 А для 1250 А).
• При монтаже на монтажную плату используйте только рекомендованную производителем платформу - не адаптируйте самодельные основания.
• Затягивайте болты силовых клемм с помощью динамометрического ключа - неверный момент - одна из главных причин отказов.
• Если нужна сигнализация состояния - установите отдельное реле контроля положения или выберите другую модель с встроенными контактами.
• Для дистанционного управления - заказывайте моторный привод сразу при покупке, чтобы избежать доработки после монтажа.
• Не забудьте предусмотреть место для теплоотвода - при работе на максимальной нагрузке возможен нагрев корпуса.
