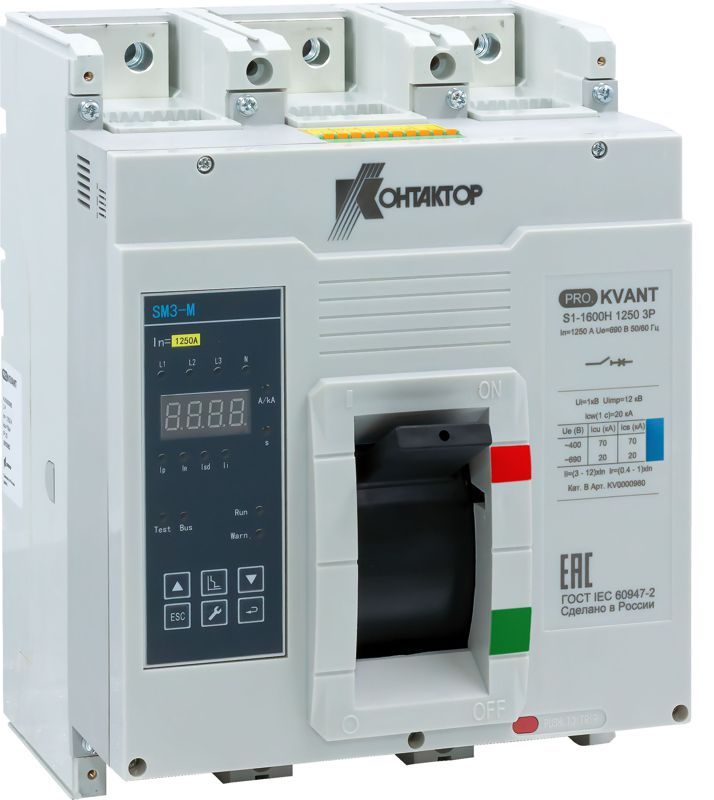

Автоматический выключатель PRO.KVANT S1-1600H 3P 800A 70kA - KV0000958 Legrand

Автоматический выключатель S1-1600H 3P 800A 70kA в литом корпусе с электронным расцепителем - это надёжный коммутационный аппарат для защиты мощных электрических цепей в промышленных объектах. Произведённый компанией Контактор Ульяновск в рамках серии PRO.KVANT, он обеспечивает точную защиту от перегрузок, коротких замыканий и других аварийных режимов, сохраняя работоспособность оборудования даже при высоких токах КЗ.

Назначение и область применения

Автоматический выключатель S1-1600H предназначен для защиты силовых цепей переменного тока напряжением до 690 В. Он используется там, где требуется высокая надёжность и настраиваемая защита: в распределительных щитах крупных заводов, на входе в трансформаторные подстанции, у защищаемых двигателей, насосов, компрессоров и конвейерных систем. Применяется в условиях повышенной нагрузки, где обычные тепловые расцепители недостаточно точны.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 800 А
• Кратковременная отключающая способность: 70 кА
• Тип расцепителя: электронный, программируемый
• Конструкция корпуса: литой, герметичная сборка
• Напряжение изоляции: до 690 В AC
• Степень защиты: IP40 (по умолчанию, без дополнительных крышек)

Электронный расцепитель позволяет задавать пороги срабатывания по току, времени и типу повреждения - это делает защиту гибкой и адаптивной под конкретные условия сети. Литой корпус исключает доступ к токоведущим частям со стороны корпуса, что снижает риск случайного контакта.

Совместимость и монтаж

Выключатель S1-1600H монтируется на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - провода сечением до 150 мм2 допускаются без проблем. Подключение кабеля требует соблюдения момента затяжки, указанного в руководстве. Нельзя использовать с кабелями меньшего сечения, чем рекомендовано - это вызывает перегрев контактных групп. Монтаж возможен только в вертикальном положении +-15°. Электронный модуль требует питания от внешнего источника 24–240 В AC/DC - без него функции защиты не активируются.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ IEC 60947-2 и имеет сертификаты ЕАС. Конструкция выполнена с учётом требований безопасности для электроустановок до 1000 В. Отключение происходит без выброса дуги за пределы корпуса - безопасно для обслуживающего персонала. Однако при работе с токами выше 70 кА применение запрещено - это превышает заявленную отключающую способность.

Преимущества

• Высокая отключающая способность (70 кА) - подходит для сетей с большими источниками КЗ
• Электронный расцепитель даёт возможность настройки трёхступенчатой защиты: долговременной, мгновенной и токоограничивающей
• Литой корпус увеличивает механическую прочность и срок службы
• Поддержка удалённого контроля через интерфейсы (при наличии дополнительных модулей)
• Устойчив к вибрациям и перепадам температур - подходит для жестких условий производства

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• Не предназначен для работы в средах с взрывоопасными газами или пылью - степень защиты IP40 не обеспечивает взрывозащиту
• Требуется внешнее питание для электронного расцепителя - без него автомат работает как обычный тепловой, теряя точность
• Максимальный рабочий ток - 800 А; превышение приведёт к выходу из строя
• Не совместим с модулями управления от других серий - только с аксессуарами серии PRO.KVANT

Примеры использования

• Защита главного ввода в цехе с несколькими двигателями суммарной мощностью более 500 кВт
• Щитовая на подстанции 6/0,4 кВ перед трансформатором 1000 кВА
• Контроль и отключение конвейера в пищевой промышленности при скачках тока
• Обеспечение координированной защиты в многоуровневых распределительных системах

Практические советы

• Перед установкой проверьте расчетный ток КЗ в месте монтажа - он не должен превышать 70 кА
• Используйте только оригинальные модули расцепителей от КОНТАКТОР(группа Legrand) - сторонние могут некорректно работать
• Настройку электронного расцепителя выполняйте после запуска системы под нагрузкой - используйте тестовый режим
• При длительной эксплуатации в пыльных помещениях регулярно осматривайте зажимы - грязь может вызвать нагрев
• Для удобства обслуживания предусмотрите место рядом с устройством для подключения диагностического устройства
