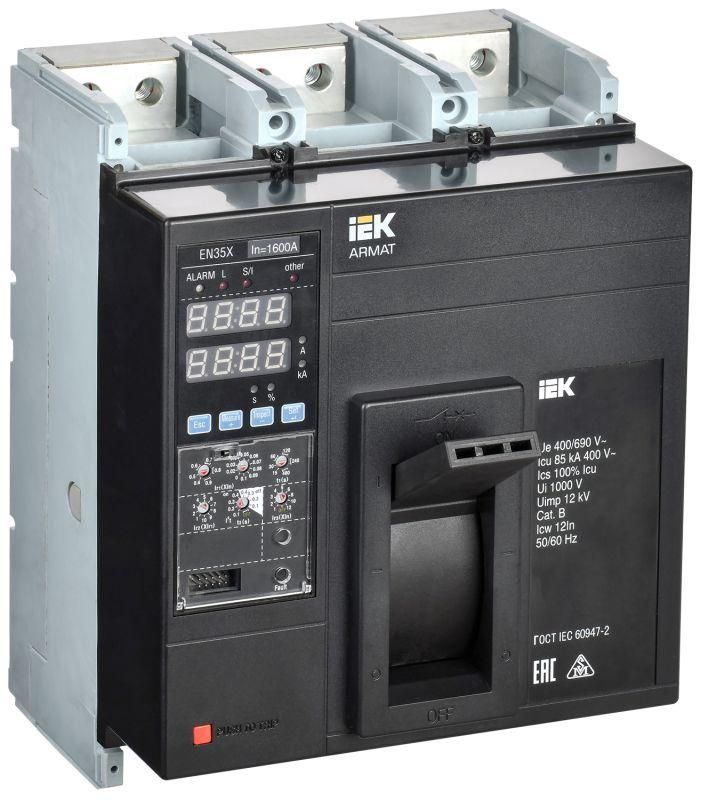

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер N 85кА 1600А расцепитель электронный стандартный - AR-MCCB-3N-085-1600A-ELSC IEK

Автоматический выключатель в литом корпусе 3P N 85кА 1600А расцепитель электронный стандартный от бренда IEK (ИЭК) предназначен для защиты мощных электрических цепей в промышленных распределительных устройствах. Артикул ar-mccb-3n-085-1600a-elsc обеспечивает надежную коммутацию и защиту при больших токах короткого замыкания, что делает его подходящим решением для энергоемких объектов.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P N 85кА 1600А расцепитель электронный стандартный используется для защиты силовых цепей переменного тока с номинальным напряжением до 400 В. Применяется в распределительных щитах, ВРУ и других низковольтных комплектных устройствах (НКУ) на промышленных объектах - например, на заводах, в логистических терминалах, на производствах с крупногабаритным оборудованием. Подходит для установки в системы энергораспределения зданий, где требуется высокая надежность и точная защита от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 1600 А - максимальный длительно допустимый ток через выключатель без срабатывания.
• Количество полюсов: 3P + N - защищает три фазы и нулевой проводник (N), но не отключает его при аварии.
• Номинальная отключающая способность: 85 кА - способен безопасно прервать ток короткого замыкания до этого значения.
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания, реагирует быстрее и гибче, чем тепловые аналоги.
• Диапазон настройки защиты от перегрузки: 3200–19200 А - можно задать чувствительность защиты выше номинального тока, чтобы избежать ложных срабатываний при пусковых токах двигателей.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 380/400 В AC.
• Степень защиты IP20 - защищен от доступа пальцами и твердыми предметами, но не от пыли и воды; требует установки внутри закрытого шкафа.
• Способ монтажа: монтажная плата - устанавливается на специальные направляющие или платформы в сборке, не является встраиваемым модулем.
• Тип подключения: болтовое - силовые кабели крепятся винтами, обеспечивают прочное и долговечное соединение.
• Срок службы: 15 лет - расчетный срок работы при соблюдении условий эксплуатации.
• Гарантия: 5 лет - предоставляет производитель IEK Group.
• Защита по минимальному напряжению: да - отключает нагрузку при снижении напряжения ниже установленного уровня, предотвращая повреждение оборудования.
• Моторный привод: опционально - возможно подключение внешнего привода для дистанционного управления.
• Вспомогательные контакты: 0 - не имеет встроенных сигнализирующих или блокировочных контактов, их необходимо устанавливать отдельно при необходимости.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P N 85кА 1600А расцепитель электронный стандартный совместим с другими изделиями серии ARMAT от IEK. Установка выполняется на монтажной плате в распределительном щите. Для правильного монтажа:

• Обеспечьте свободный доступ к ручке-переключателю для ручного управления.
• Проверьте соответствие посадочного места и шага крепления - выключатель не универсальный, требует жесткой фиксации на плате.
• Подключение силовых кабелей - используйте медные жилы соответствующего сечения, затягивайте болты с моментом, указанным в руководстве.
• Не устанавливайте в условиях повышенной влажности, запыленности или температур выше +40 C без принудительного охлаждения.

Безопасность и стандарты

Производство автоматического выключателя в литом корпусе 3P N 85кА 1600А расцепитель электронный стандартный соответствует требованиям международных норм IEC 60947-2. Все изделия проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Электронный расцепитель обеспечивает селективность и координируемую защиту в многоступенчатых системах питания.

Преимущества

• Высокая отключающая способность (85 кА) - подходит для мест с большими токами КЗ, характерными для промышленных сетей.
• Электронный расцепитель - позволяет настраивать защиту под конкретную нагрузку, исключая ложные срабатывания при пуске двигателей.
• Защита по минимальному напряжению - предотвращает повреждение оборудования при проседании сети.
• Совместимость с системами ARMAT - легко интегрируется в готовые решения IEK для сложных объектов.
• Долгий срок службы (15 лет) - снижает частоту замены и обслуживания.

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 требует герметичного шкафа.
• Отсутствие вспомогательных контактов - если нужны сигналы состояния (закрыт/открыт), потребуется установка дополнительных модулей.
• Не подходит для домашней или малой коммерческой сети - слишком большой номинал (1600 А) и цена неоправданы для нагрузок менее 630 А.
• Требует профессиональной настройки - неквалифицированная регулировка электронного расцепителя может привести к отказу защиты.

Примеры использования

• Главный входной автомат в ВРУ промышленного цеха с несколькими двигателями мощностью более 100 кВт каждый.
• Щит питания конвейерной линии на пищевом производстве, где важна селективность и защита от просадки напряжения.
• Распределительный щит на логистическом терминале с большим количеством насосов, вентиляторов и освещения.
• Часть комплексной системы энергораспределения вместе с воздушными выключателями ARMAT до 6300 А.

Практические советы

• Перед установкой проверьте фактический ток КЗ на месте - он должен быть меньше 85 кА, иначе выключатель не справится.
• Настройте порог перегрузки не выше 1,5× номинального тока (не более 2400 А), чтобы сохранить селективность с нижестоящими аппаратами.
• Если нужна дистанционная коммутация - заказывайте модель с моторным приводом сразу, после монтажа его нельзя добавить.
• Для контроля состояния подключите вспомогательные контакты отдельно - они продаются как опциональные модули.
• При использовании в среде с вибрацией - дополнительно закрепите выключатель антивибрационными прокладками.
