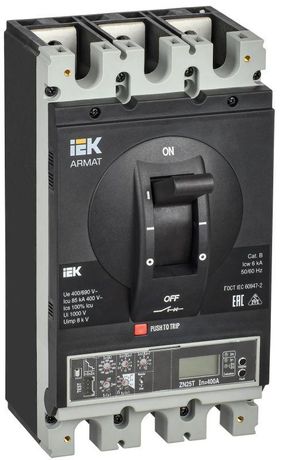

Выключатель автоматический в литом корпусе ARMAT 3P типоразмер H 85кА 400А расцепитель электронный продвинутый - AR-MCCB-3H-085-0400A-ELPC IEK

Автоматический выключатель в литом корпусе 3P H 85кА 400А расцепитель электронный продвинутый от бренда IEK (ИЭК), артикул ar-mccb-3h-085-0400a-elpc, предназначен для защиты мощных электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Применяется в промышленных распределительных щитах и ВРУ, где требуется высокая надежность и точная настройка защиты.

Назначение и область применения

Автоматический выключатель в литом корпусе 3P H 85кА 400А расцепитель электронный продвинутый используется для защиты трехфазных сетей переменного тока с номинальным напряжением до 400 В. Подходит для установки в распределительных щитах, ВРУ и других комплектных устройствах на промышленных объектах - например, на заводах, в логистических терминалах, на насосных станциях и в системах кондиционирования крупных зданий.

Основное применение - защита оборудования с большими пусковыми токами: двигатели, нагревательные установки, системы вентиляции. Электронный расцепитель позволяет точно настраивать пороги срабатывания, что особенно важно при работе с чувствительной нагрузкой.

Технические характеристики

• Номинальный ток: 400 А - максимальный длительно допустимый ток через выключатель без срабатывания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальная отключающая способность: 85 кА - способен безопасно отключить цепь при сверхтоке до 85 тысяч ампер.
• Тип расцепителя: электронный продвинутый - обеспечивает гибкую настройку защитных функций, отличается от тепловых и электромагнитных аналогов точностью и возможностью диагностики.
• Диапазон настройки защиты от перегрузки: 800–4800 А - можно задать порог срабатывания при перегрузке в широких пределах, адаптируясь под конкретную нагрузку.
• Номинальное напряжение: 400 В - рассчитан на работу в сетях до 400 В переменного тока.
• Защита по минимальному напряжению: да - отключает цепь при снижении напряжения ниже установленного уровня, предотвращая повреждение оборудования из-за недостаточного питания.
• Степень защиты IP20: защита от доступа пальцев и предметов более 12 мм, но не предназначена для работы во влажной среде или на улице.
• Срок службы: 15 лет - расчетный срок эксплуатации при соблюдении условий монтажа и эксплуатации.
• Способ монтажа: монтажная плата - устанавливается на специальные платформы внутри шкафа, не требует DIN-рейки.
• Подключение силовой цепи: болтовое - провода закрепляются винтами, обеспечивают прочное и долговечное соединение.
• Тип элемента управления: ручка-переключатель - удобное механическое управление вручную.
• Моторный привод: опционально - возможно подключение внешнего привода для удаленного управления (не входит в комплект).
• Вспомогательные контакты: 0 - нет возможности подключить сигнализацию состояния (вкл/выкл) без дополнительных модулей.

Совместимость и монтаж

Автоматический выключатель в литом корпусе 3P H 85кА 400А расцепитель электронный продвинутый совместим с другими изделиями серии ARMAT от IEK. Установка выполняется на монтажную плиту или раму в сборке шкафа - не подходит для крепления на DIN-рейку.

При монтаже необходимо обеспечить свободный доступ к контактам для затяжки болтов и возможность проверки температурного режима. Минимальное расстояние между соседними аппаратами - не менее 50 мм для теплоотвода. Болтовые соединения должны затягиваться моментом, соответствующим рекомендациям производителя - переусиливать нельзя, чтобы не повредить контакты.

Безопасность и стандарты

Произведён согласно требованиям ГОСТ Р 50030.2 и IEC 60947-2. Все изделия проходят тестирование в собственной лаборатории IEK GROUP в Москве и сторонних сертифицированных испытательных центрах. Гарантийный срок - 5 лет.

Преимущества

• Электронный расцепитель позволяет настроить защиту под реальные условия нагрузки - минимизирует ложные срабатывания и увеличивает время бесперебойной работы.
• Высокая отключающая способность (85 кА) делает выключатель подходящим для мест с большой короткозамкнутой мощностью - например, рядом с трансформаторными подстанциями.
• Защита по минимальному напряжению предотвращает аварии при просадках сети - важна для технологического оборудования с жесткими требованиями к питанию.
• Срок службы 15 лет и контроль качества на всех этапах производства обеспечивают долговечность даже при интенсивной эксплуатации.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги, пыли и агрессивной среды.
• Отсутствие вспомогательных контактов исключает возможность передачи сигналов о состоянии аппарата без дополнительных модулей.
• Требуется монтаж на плату - не подходит для стандартных щитов с DIN-рейкой.
• Настройка расцепителя требует знаний и инструментов - не рекомендуется для самостоятельной регулировки без подготовки.

Примеры использования

• Щит главного распределительного устройства (ВРУ) на производстве с мощными электродвигателями.
• Защита линии питания конвейера с частотным преобразователем - электронный расцепитель учитывает пиковые токи при запуске.
• Распределительный щит холодильного цеха с несколькими компрессорами - защита от перегрузки и просадки напряжения предотвращает выход из строя дорогостоящего оборудования.

Практические советы

• Перед установкой проверьте соответствие номинального тока нагрузки - он не должен превышать 400 А, а настройка расцепителя должна быть выше пускового тока, но ниже допустимого тока кабеля.
• При использовании моторного привода убедитесь, что он совместим с моделью - требуется отдельный заказ и подключение.
• Для систем с высокой требовательностью к надежности используйте этот выключатель в паре с воздушными автоматами ARMAT - они образуют координированные уровни защиты.
• Регулярно проверяйте состояние болтовых соединений - ослабление может вызвать перегрев и отказ.
• Записывайте значения настроек расцепителя - при необходимости сервисного обслуживания это ускорит восстановление работоспособности.
