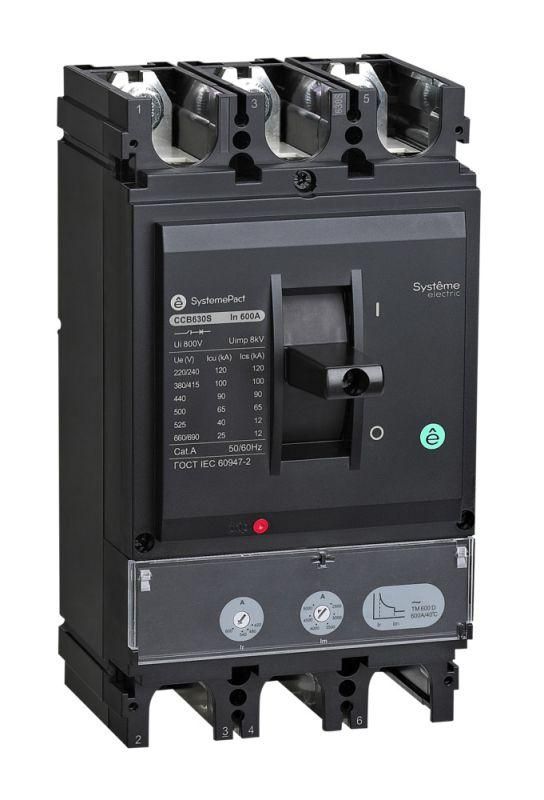

Выключатель автоматический SYSTEMEPACT CCB630 50кА 3P3D TMD600 рычаг SE SPC630N600L3DF APC

Автоматический выключатель SYSTEMEPACT CCB630 50кА 3P3D TMD600 рычаг SE - устройство для защиты и коммутации трёхфазных электрических цепей до 690 В, рассчитанное на ток до 600 А. Применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок и коротких замыканий. Бренд Systeme Electric и артикул spc630n600l3df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

Автоматический выключатель SYSTEMEPACT CCB630 50кА 3P3D TMD600 рычаг SE используется для безопасного включения и отключения нагрузки, а также для защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры, крупные электродвигатели. Устройство обеспечивает работу в сетях переменного тока до 690 В, частотой 50/60 Гц.

Технические характеристики

• Номинальный ток: 600 А - максимальный постоянный ток, который выдерживает аппарат без срабатывания защиты;
• Количество полюсов: 3P3D - три фазных полюса с возможностью отключения всех трёх одновременно;
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до 50 тысяч ампер;
• Номинальное напряжение: 690 В - максимальное рабочее напряжение сети;
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных КЗ;
• Диапазон настройки защиты от перегрузки: 420–600 А - можно регулировать порог срабатывания в этом интервале под конкретную нагрузку;
• Управление: рычажковый механизм - удобный для ручного включения/отключения даже в условиях ограниченного доступа;
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при просадках);
• Степень защиты IP30 - защищён от предметов больше 2,5 мм, но не от воды и пыли; требует установки в закрытые шкафы;
• Подключение: винтовые зажимы - надёжное, но требует правильного момента затяжки;
• Монтаж: стационарный, на монтажные элементы - крепится к DIN-рейке или специальным опорным платформам;
• Гарантия: 24 месяца - стандартный срок для промышленной аппаратуры этого класса.

Совместимость и монтаж

SYSTEMEPACT CCB630 50кА 3P3D TMD600 рычаг SE совместим с монтажными системами, соответствующими стандартам IEC 60898 и IEC 60947-2. Для установки необходимы DIN-рейки типа TS35/7,5 или аналогичные. Винтовые клеммы предназначены для проводов сечением до 150 мм2 (медных). Перед монтажом проверьте соответствие площади сечения жил и усилия затяжки - избыточный момент повредит контакт, недостаточный вызовет нагрев. Дополнительные модули (расцепители) устанавливаются на переднюю панель и должны быть заказаны отдельно.

Безопасность и стандарты

Аппарат соответствует международным стандартам IEC 60947-2 для выключателей в литом корпусе. Сертифицирован для работы в промышленных средах. Наличие независимого расцепителя позволяет реализовать удалённое отключение по сигналу от внешней системы управления - важно для систем безопасности и аварийного отключения. Отключение при снижении напряжения ниже установленного уровня предотвращает запуск оборудования при нестабильном питании.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных сетей с высоким током КЗ;
• Широкий диапазон настройки защиты (420–600 А) - точная адаптация под реальную нагрузку, минимизация ложных срабатываний;
• Наличие двух типов дополнительных расцепителей - гибкость в проектировании систем управления и безопасности;
• Рычажковый управляемый элемент - эргономичен, легко виден в положении “вкл/выкл”, не требует инструментов для операций;
• Литой корпус - прочный, устойчив к механическим воздействиям, долговечен в агрессивных условиях.

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 исключает использование без герметичного шкафа;
• Не имеет встроенной защиты от утечек тока - для задач, требующих УЗО, необходимо использовать отдельный прибор;
• Не рекомендован для частых циклов включения/отключения (более 10 раз в час) - это сокращает срок службы механизма;
• Требует профессионального монтажа - неправильно затянутые клеммы могут стать причиной перегрева и выхода из строя;
• Не подходит для бытовых сетей 220/380 В - избыточная мощность и цена делают применение экономически нецелесообразным.

Примеры использования

• Защита главного входа в промышленный цех с несколькими двигателями суммарной мощностью более 300 кВт;
• Коммутирующее устройство в распределительном щите насосной станции с током потребления около 550 А;
• Основной выключатель в системе конвейера, где требуется дистанционное отключение через независимый расцепитель;
• Щитовая защита для компрессора с чувствительной к просадкам напряжения системой управления.

Практические советы

• Перед установкой проверьте фактический ток нагрузки - он должен находиться в диапазоне 420–600 А, желательно ближе к верхнему пределу для лучшей стабильности;
• Используйте контрольный момент затяжки винтов - следуйте инструкциям производителя, чтобы избежать перегрева;
• Для дистанционного управления подключайте независимый расцепитель к сигнализационному контуру - это позволит отключить аппарат из центрального пункта;
• При использовании расцепителя минимального напряжения задайте порог выше 70% от номинала - так вы избежите случайных отключений при кратковременных колебаниях;
• Обязательно используйте защитный кожух или шкаф - IP30 не защищает от пыли и влаги, что особенно актуально на заводах;
• При замене старого аппарата - убедитесь, что новый SYSTEMEPACT CCB630 50кА 3P3D TMD600 рычаг SE имеет те же габариты и точки крепления.
