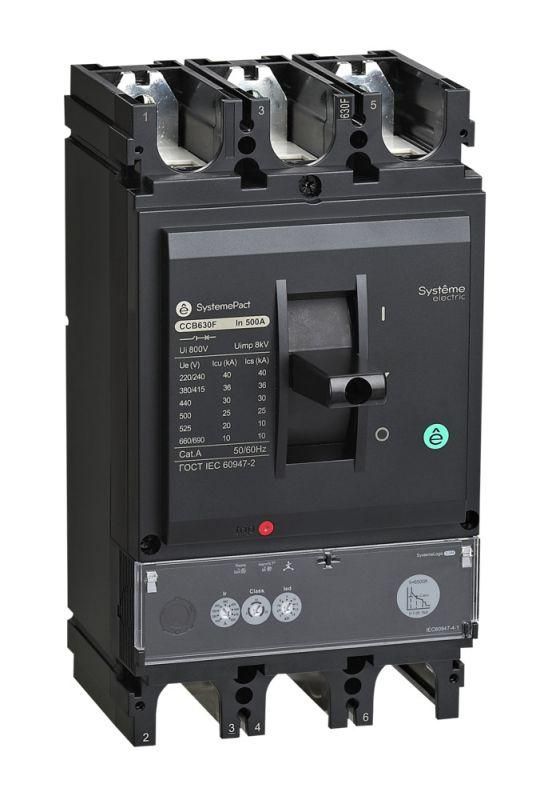

Выключатель автоматический в литом корпусе SYSTEMEPACT CCB630 150KA S1.3M 3P3D 500A рычаг - SPC630L50013M3DF APC

Автоматический выключатель в литом корпусе SystemePact CCB630 150кА S1.3M 3P3D 500A с рычагом предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных системах, особенно там, где требуется высокая надёжность - например, на судах, в цехах с крупными электродвигателями. Бренд Systeme Electric и артикул spc630l50013m3df указывают на серию SystemePact CCB, известную долгим сроком службы и устойчивостью к жестким условиям.

Назначение и область применения

Этот выключатель защищает силовые цепи переменного тока с номинальным напряжением до 690 В. Подходит для защиты электродвигателей мощностью до 250 кВт при 400 В. Часто применяется в составе комплексных систем управления - совместно с контакторами и тепловыми реле. Установка возможна в шкафах распределительных устройств, на морских судах, в металлургии, химической промышленности и других средах с повышенными требованиями к надёжности.

Технические характеристики

• Номинальный ток: 500 А - позволяет коммутировать большие нагрузки без перегрева
• Количество полюсов: 3P3D - три рабочих полюса + один полюс для заземления/нейтрали (дифференциальная защита)
• Номинальная отключающая способность: 150 кА - способен безопасно прервать сверхтоки даже при серьёзных КЗ
• Номинальное напряжение: 690 В - работает в сетях с высоким напряжением, включая промышленные системы 660–690 В
• Тип расцепителя: термомагнитный + электронный - сочетает быстрое реагирование на КЗ и точную настройку по току перегрузки
• Степень защиты IP40 - предохраняет от доступа инструментов и частиц больше 1 мм, но не защищён от воды
• Конструктивное исполнение: стационарное - фиксируется на монтажной плате, не предназначено для выдвижения
• Привод: ручной - управление осуществляется через рычаг, без автоматических механизмов
• Способ монтажа: монтажная плата - крепится болтами к металлической поверхности, требует подготовки отверстий
• Гарантия: 60 месяцев (5 лет)
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже порогового значения, предотвращая самозапуск оборудования

Совместимость и монтаж

Устройство рассчитано на установку на монтажную плиту - необходимо просверлить отверстия под крепёж согласно габаритам корпуса. Для работы с другими элементами системы (например, контакторами SE) рекомендуется использовать комплектующие той же серии SystemePact CCB. Расцепитель SystemeLogic 1 M поддерживает удалённое параметрирование через внешние интерфейсы - для этого нужен дополнительный модуль связи. Нельзя устанавливать в условиях постоянного воздействия брызг, пара или пыли - IP40 недостаточен для таких сред.

Безопасность и стандарты

Соответствует международным нормам IEC 60947-2 для аппаратов в литом корпусе. Электронный расцепитель обеспечивает точную селективность, что снижает риск ложных срабатываний. Защита по минимальному напряжению соответствует требованиям безопасности для оборудования, которое не должно запускаться после аварийного отключения питания.

Преимущества

• Высокая отключающая способность (150 кА) - обеспечивает безопасность даже при самых серьёзных авариях
• Ротоактивная контактная система - увеличивает срок службы контактов за счёт равномерного износа
• Электронный расцепитель с удалённым параметрированием - можно настроить токи срабатывания без вскрытия корпуса
• Поддержка удалённого управления - совместим с системами SCADA и АСУ ТП
• Срок службы до 25 лет - благодаря качественным материалам и герметичной конструкции литого корпуса
• Применение на морских судах - устойчив к вибрациям, перепадам температур и солёной среде

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP40 не защищает от влаги и пыли
• Требует монтажа на прочную металлическую основу; не подходит для поверхностей с деформациями
• Не имеет встроенного механизма выдвижения - нельзя обслуживать без демонтажа
• Электронный расцепитель требует наличия внешнего источника питания для функций удалённого управления
• Не рекомендован для частых операций включения/выключения более 10 раз в час - из-за механической нагрузки на рычаг и контакты

Примеры использования

• Щитовая автоматика на судне - защита насосов, вентиляторов, лебёдок
• Цех с конвейерной линией - защита двигателей приводов массой до 250 кВт
• Производственные линии с частотными преобразователями - предотвращение повреждений при скачках тока
• Объекты с высокими требованиями к отказоустойчивости - энергообъекты, горнодобывающие предприятия

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно соответствовать габаритам корпуса SystemePact CCB630
• Используйте только рекомендованные клеммы и провода сечением, соответствующим 500 А
• Для удаленного управления подключите модуль связи до первого включения - настройка невозможна без питания контроллера
• При использовании в вибрационных средах (суда, станки) дополнительно закрепите выключатель антивибрационными прокладками
• Не используйте для защиты однофазных потребителей - трёхполюсная конструкция не допускает однополюсного подключения
• Проверяйте состояние контактов каждые 2 года - даже при высокой износостойкости регулярный осмотр продлевает жизнь устройства
