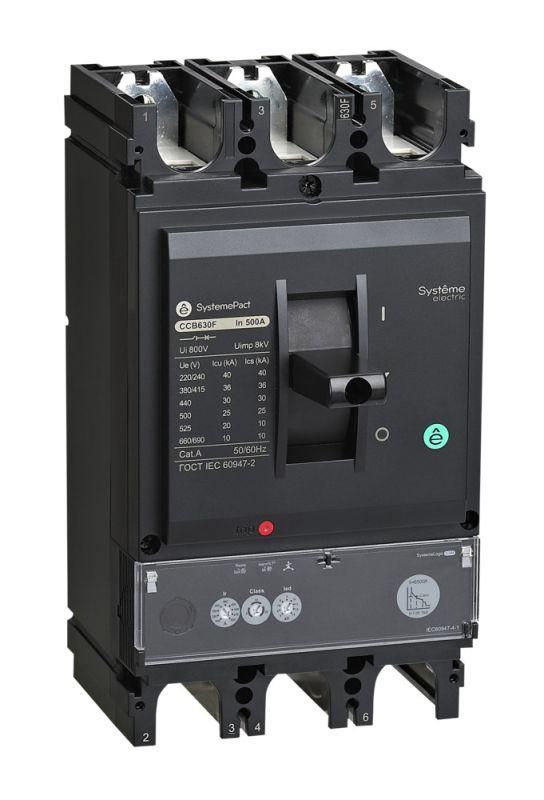

Автоматический выключатель в литом корпусе SYSTEMEPACT CCB630 150KA S2.3M 3P3D 500A рычаг - SPC630L50023M3DF APC

Автоматический выключатель в литом корпусе SYSTEMEPACT CCB630 150kA S2.3M 3P3D 500A с рычагом предназначен для защиты электродвигателей мощностью до 250 кВт в промышленных сетях 400 В. Этот аппарат сочетает функции коммутации и защиты, работает совместно с контактором и применяется в системах управления технологическим оборудованием. Бренд Systeme Electric и артикул spc630l50023m3df указывают на принадлежность к серии SystemePact CCB.

Назначение и область применения

Автоматический выключатель SYSTEMEPACT CCB630 150kA S2.3M 3P3D 500A с рычагом используется для защиты электродвигателей от перегрузок, коротких замыканий и неполнофазного питания. Применяется в паре с контактором - выключатель выполняет функции защиты и ручной коммутации, контактор - оперативного включения/выключения. Подходит для установки в щитах управления станков, насосов, компрессоров, конвейеров и другого оборудования с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 500 A
• Количество полюсов: 3P3D (три полюса, три дугогасительные камеры - все полюса защищены от КЗ)
• Максимальная отключающая способность: 150 kA
• Расцепитель: SystemeLogic 2 M - электронный, трехступенчатый (длительная перегрузка, кратковременная перегрузка, короткое замыкание)
• Конструкция: литой корпус - повышенная механическая прочность и герметичность
• Управление: ручной рычаг - позволяет вручную включить/отключить устройство
• Напряжение: до 690 В переменного тока (рабочее - 400 В)

Совместимость и монтаж

Выключатель SYSTEMEPACT CCB630 устанавливается на DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - рекомендован момент затяжки 8–10 Нм. Совместим с контактными модулями и вспомогательными контактами серии SystemePact CCB. Установка возможна в закрытых шкафах класса защиты IP54 и выше. Не требует специального обслуживания, но перед первым запуском проверьте правильность подключения фаз и отсутствие механических повреждений.

Безопасность и стандарты

Соответствует международным стандартам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных электроустановках. Расцепитель SystemeLogic 2 M обеспечивает избирательную защиту - предотвращает ложные срабатывания при пусковых токах двигателей. Литой корпус исключает доступ к токоведущим частям при работе устройства.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для слабых сетей с большими токами КЗ
• Электронный расцепитель SystemeLogic 2 M - точная настройка по времени и току, адаптивная защита двигателя
• Литой корпус - устойчив к вибрациям, влаге и химическому воздействию
• Рычаг управления - удобная визуальная индикация состояния (вкл./выкл.)
• Поддержка координации с другими аппаратами системы - снижает риск аварийных отключений

Ограничения применения

• Не предназначен для защиты осветительных цепей или бытовых нагрузок - слишком высокий порог срабатывания
• Требует обязательного использования с контактором для частого включения/выключения - сам по себе не рассчитан на частую коммутацию
• Не имеет встроенной автоматической перезагрузки - после срабатывания требуется ручное восстановление
• Не подходит для установки вне помещений без дополнительной защиты (не имеет IP67 или аналогичной степени защиты)

Примеры использования

• Защита асинхронного двигателя 200 кВт на конвейере в пищевой промышленности
• Комплексная защита насосной группы в системе водоснабжения с двумя рабочими и одним резервным насосом
• Щит управления воздушным компрессором мощностью 250 кВт в автомобильном цехе
• Станок с ЧПУ, где необходима защита от перегрева и потери одной фазы

Практические советы

• Выбирая автомат SYSTEMEPACT CCB630, убедитесь, что номинальный ток двигателя (I_n) не превышает 500 А - иначе возможны ложные срабатывания
• Настройте расцепитель по току перегрузки: установите значение близко к номинальному току двигателя, но ниже пускового (обычно 1,0–1,2×I_n)
• Избегайте установки рядом с источниками тепла - температура окружающей среды влияет на работу электронного расцепителя
• Перед монтажом проверьте соответствие сечения кабеля - для 500 А требуется медный провод минимум 150 мм2
• При использовании нескольких таких аппаратов в одном щите соблюдайте минимальные расстояния между ними - обеспечьте теплоотвод
