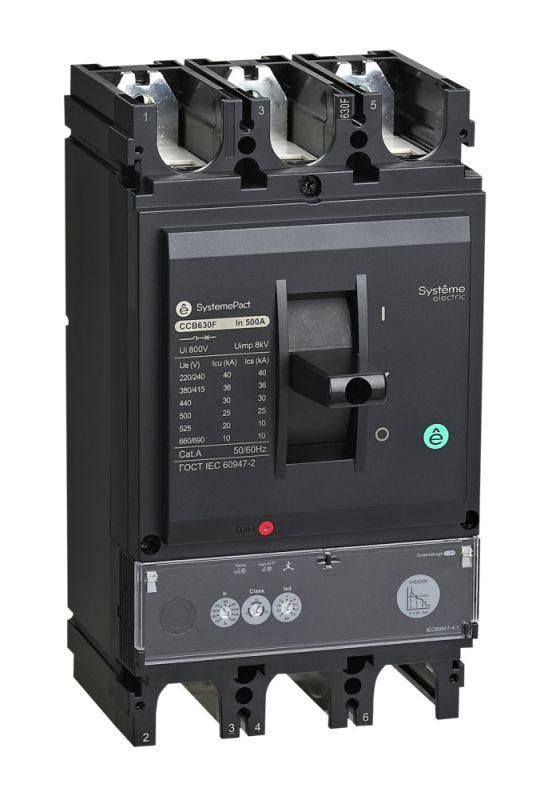

Автоматический выключатель в литом корпусе SPC630 36КА S2.3M 3P3D 500A - SPC630F50023M3DF APC

Автоматический выключатель в литом корпусе SPC630 36кА S2.3M 3P3D 500A от Systeme Electric предназначен для защиты электродвигателей мощностью до 250 кВт в промышленных сетях 400 В. Этот аппарат сочетает функции автоматического выключения и тепловой/магнитной защиты, входя в состав систем управления с контакторами. Артикул spc630f50023m3df соответствует серии SystemePact CCB.

Назначение и область применения

SPC630 36кА S2.3M 3P3D 500A применяется в цепях питания электродвигателей, где требуется надёжная защита от перегрузок, коротких замыканий и неполнофазного режима. Устройство устанавливается в качестве основного коммутационного и защитного элемента в паре с контактором - так называемые «два аппарата»: выключатель + контактор. Подходит для промышленных объектов: насосных станций, компрессоров, конвейеров, вентиляционных установок и других механизмов с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 500 А
• Кратковременная отключающая способность: 36 кА
• Число полюсов: 3P3D (три рабочих полюса + три полюса для дифференциальной защиты)
• Расцепитель: SystemeLogic 2 M - электронный, программируемый, с возможностью регулировки порогов защиты
• Класс защиты: IP65 (защита от пыли и струй воды из любого направления)
• Монтаж: на DIN-рейку 35 мм
• Напряжение: до 690 В переменного тока (номинальное 400 В)
• Электромеханическая износостойкость: 10 000 операций включения/выключения

Совместимость и монтаж

SPC630 совместим с контактными устройствами серии SystemePact CCB. Для правильной сборки системы необходимо использовать рекомендованные модульные компоненты от Systeme Electric. Монтаж выполняется на стандартную DIN-рейку шириной 35 мм. Кабельные соединения осуществляются через верхние и нижние зажимы - допускается подключение медных проводников сечением до 185 мм2. Перед подключением проверьте соответствие сечения кабеля и класса изоляции нагрузки. Наличие трёхполюсной дифференциальной защиты требует подключения всех фаз и нулевого провода к расцепителю.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для применения в промышленных электроустановках. Расцепитель SystemeLogic 2 M обеспечивает точную защиту по времени-токовой характеристике, исключая ложные срабатывания при пусковых токах двигателей. Отказ от механических биметаллических элементов повышает стабильность работы при колебаниях температуры окружающей среды.

Преимущества

• Электронный расцепитель позволяет точно настраивать пороги защиты под конкретный двигатель - снижает риск аварийных остановок
• Высокая отключающая способность (36 кА) гарантирует безопасность даже при серьёзных КЗ в промышленных сетях
• Литой корпус обеспечивает прочность, герметичность и долговечность в условиях запылённости и повышенной влажности
• Поддержка трёхполюсной дифференциальной защиты защищает от опасных неполнофазных режимов, которые часто вызывают выход из строя двигателей
• Интеграция в систему SystemePact CCB упрощает проектирование и обслуживание комплексных решений

Ограничения применения

SPC630 36кА S2.3M 3P3D 500A не предназначен для защиты осветительных или бытовых нагрузок. Не используйте его в сетях постоянного тока. Температурный диапазон эксплуатации ограничен: от -25C до +70C. Превышение этого интервала может привести к изменению характеристик расцепителя. Также устройство не имеет встроенной функции дистанционного управления - для удалённого управления требуется внешний контроллер или реле.

Примеры использования

• Защита двигателя насоса 185 кВт в водопроводной станции
• Комплексная система управления конвейером на пищевом производстве
• Щитовая защита вентилятора 250 кВт в промышленном цехе
• Станок с ЧПУ, требующий стабильной защиты от перегрева и перекоса фаз

Практические советы

• Перед установкой сверьте номинальный ток двигателя с 500 А - если двигатель менее 200 кВт, можно рассмотреть более компактные модели серии SPC630
• Настройка расцепителя SystemeLogic 2 M должна выполняться по паспортным данным двигателя: ток намагничивания, время разгона, коэффициент перегрузки
• Не забудьте подключить ноль к расцепителю - без него дифференциальная защита не будет работать
• Проверяйте затяжку клемм после первого включения - термические циклы могут ослабить соединения
• Для сервисного обслуживания доступны сменные модули расцепителей - ремонт устройства возможен без замены всего автомата
