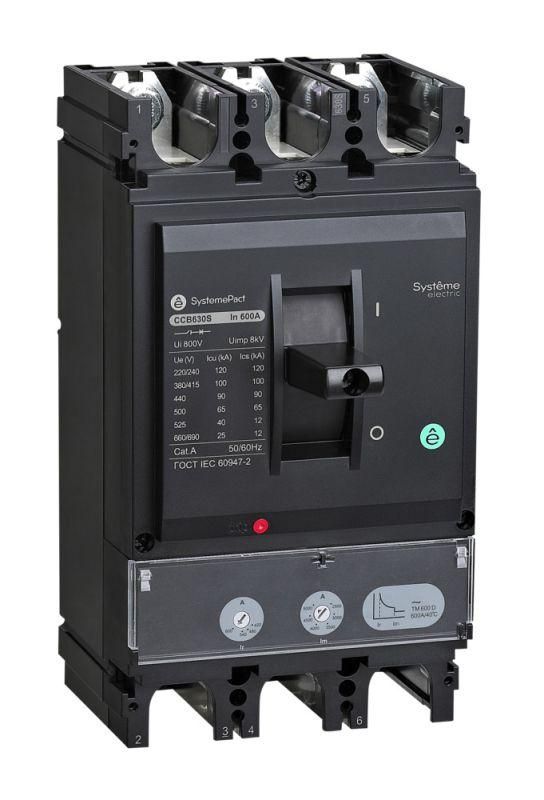

Выключатель автоматический SYSTEMEPACT CCB630 36кА 3P3D TMD600 рычаг SE SPC630F600L3DF APC

Автоматический выключатель SYSTEMEPACT CCB630 36кА 3P3D TMD600 рычаг - устройство для защиты и коммутации трёхфазных электрических цепей до 690 В. Применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок и коротких замыканий. Бренд Systeme Electric и артикул spc630f600l3df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB630 36кА 3P3D TMD600 рычаг используется для ручного включения и отключения нагрузки, а также для автоматической защиты электрооборудования от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводские линии, насосные станции, системы вентиляции, конвейеры, комплектные трансформаторные подстанции. Номинальный ток 600 А позволяет защищать мощные потребители, такие как крупные двигатели, печи, преобразователи частоты.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 600 А
• Число полюсов: 3
• Номинальная отключающая способность: 36 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного тока до 690 В
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную защиту от КЗ
• Диапазон настройки защиты от перегрузки: 420–600 А - можно регулировать порог срабатывания в этом пределе под конкретную нагрузку
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при просадках сети)
• Управляющий элемент: рычаг - удобен для ручного управления, особенно в условиях ограниченного доступа
• Монтаж: на DIN-рейку или специальные монтажные элементы - не требует фиксации болтами
• Подключение силовых проводов: винтовые зажимы - обеспечивают надёжный контакт при правильном моменте затяжки
• Конструкция: стационарная - не предназначена для выдвижения из шкафа
• Степень защиты: IP30 - защита от предметов больше 2,5 мм, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах
• Гарантия: 24 месяца

Совместимость и монтаж

SYSTEMEPACT CCB630 36кА 3P3D TMD600 рычаг монтируется на стандартные монтажные элементы, совместимые с DIN-рейкой типа TS35/7,5 или TS35/15. Для подключения используются винтовые зажимы - рекомендуется применять медные жилы сечением до 185 мм2. Установка возможна только в вертикальном положении. Не допускается использование с выдвижными рамами или модульными системами, требующими съёмного исполнения. Дополнительные расцепители (независимый и минимального напряжения) подключаются через внешние клеммы - необходимо проверить соответствие напряжения управления (обычно 24…240 В AC/DC).

Безопасность и стандарты

Выключатель соответствует международным нормам IEC 60947-2 для аппаратов низкого напряжения. Литой корпус обеспечивает механическую прочность и изоляцию. Отключение при КЗ происходит за доли секунды, что снижает риск возгорания. Гарантированная долговечность контактов и механизмов подтверждается тестированием на 10 000 операций включения-отключения. Сертификаты производителя Systeme Electric подтверждают соответствие требованиям безопасности ЕАЭС и ISO.

Преимущества

• Высокая отключающая способность (36 кА) - обеспечивает надёжность даже в местах с высокой токовой составляющей КЗ
• Широкий диапазон настройки защиты (420–600 А) - позволяет точно адаптировать порог срабатывания под реальную нагрузку
• Наличие двух типов дополнительных расцепителей - даёт гибкость в реализации систем удалённого управления и защиты от аварийных просадок напряжения
• Литой корпус - повышает ударопрочность и исключает возможность попадания сторонних предметов внутрь аппарата
• Рычажковый управление - удобен для быстрого ручного воздействия, особенно в темноте или при использовании перчаток

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP30 не защищает от влаги, пыли и агрессивной среды
• Стационарная конструкция - нельзя использовать в шкафах с выдвижными направляющими или для быстрой замены без демонтажа
• Нет встроенных контактов сигнализации - для контрольных сигналов требуется внешняя система (например, вспомогательные контакты, которые не предусмотрены в данной модели)
• Не поддерживает модульные расширения - невозможно добавить дополнительные функции (например, дифференциальный ток) без замены всего аппарата
• Требуется точная настройка терморасцепителя - неверная установка может привести к ложному срабатыванию или отказу защиты

Примеры использования

• Защита главного входа в промышленный цех с мощностью 400 кВт
• Коммутирующее устройство перед частотным преобразователем на 500 кВт
• Распределительный автомат в щите питания группы двигателей насосной станции
• Обеспечение отключения при падении напряжения ниже 70% в системе с UPS
• Использование с независимым расцепителем для дистанционного отключения по команде от SCADA-системы

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и момента затяжки винтов - указано в руководстве Systeme Electric
• При настройке терморасцепителя используйте токовую нагрузку, близкую к максимальной рабочей - не ставьте на минимум, если нагрузка всегда выше 500 А
• Для работы с независимым расцепителем убедитесь, что источник управления имеет достаточную мощность и стабильность напряжения
• Не устанавливайте рядом с источниками тепла - повышенная температура окружающей среды влияет на чувствительность термического расцепления
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может вызвать нагрев и выход из строя
• Артикул spc630f600l3df - единственный вариант этой модели; аналоги других брендов имеют другие параметры монтажа и расцепителей - замена должна быть согласована с проектом
