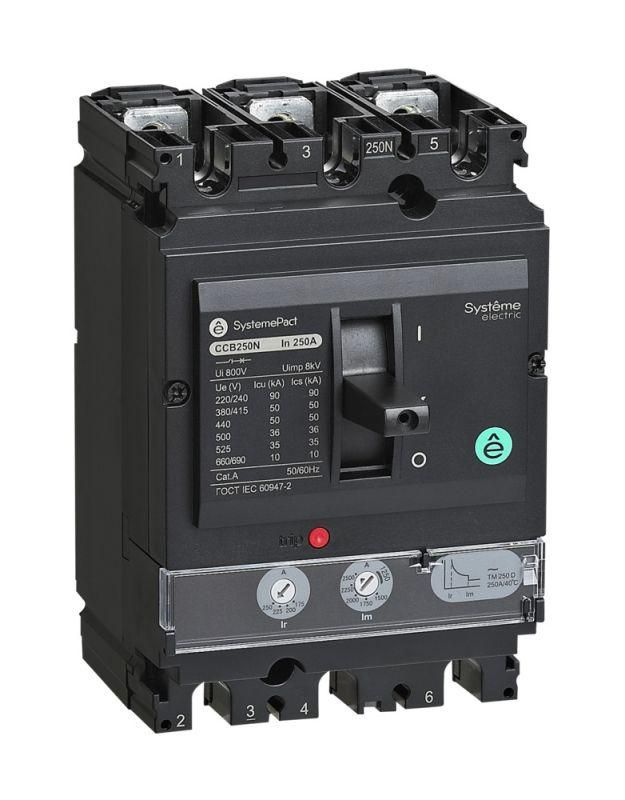

Выключатель автоматический SYSTEMEPACT CCB250 100кА 3P3D TMD200 рычаг SE SPC250S200L3DF APC

Автоматический выключатель SYSTEMEPACT CCB250 100кА 3P3D TMD200 с рычагом - устройство для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 690 В. Подходит для стационарной установки на монтажные элементы, обеспечивает надежную коммутацию и защиту в промышленных системах. Бренд Systeme Electric, артикул spc250s200l3df.

Назначение и область применения

SYSTEMEPACT CCB250 100кА 3P3D TMD200 с рычагом используется для защиты трехфазных цепей переменного тока в распределительных щитах и силовых пунктах. Применяется там, где требуется высокая отключающая способность - например, на входе в цеховые сети, у питание крупных двигателей, трансформаторов или конвейеров. Устройство рассчитано на частые операции включения/выключения, что делает его подходящим для управления нагрузками в условиях интенсивной эксплуатации.

Технические характеристики

• Номинальный ток: 200 А
• Количество полюсов: 3 (трехполюсный)
• Номинальная отключающая способность: 100 кА - способен безопасно отключить максимальный ток короткого замыкания в мощных сетях
• Номинальное напряжение: 690 В - работает в сетях до этого значения, включая системы с повышенным напряжением
• Тип расцепителя: термомагнитный - сочетает защиту от длительной перегрузки (тепловая) и мгновенного КЗ (магнитная)
• Диапазон настройки защиты от перегрузки: 140–200 А - можно регулировать порог срабатывания под конкретную нагрузку
• Управление: рычажковый механизм - удобный для ручного включения/отключения, видимое положение контактов
• Подключение силовой цепи: винтовое - надежное фиксирование проводов, требует затяжки моментом, соответствующим нормам
• Монтаж: на DIN-рейку или специальные монтажные элементы - не является встраиваемым, требует крепления на жесткую основу
• Степень защиты: IP30 - защищён от доступа инструментов и частиц больше 2,5 мм, но не герметичен; не предназначен для открытых площадок или влажных сред
• Дополнительные расцепители: независимый и минимального напряжения - позволяют удаленно отключать аппарат при потере питания или аварийном снижении напряжения
• Гарантия: 24 месяца

Совместимость и монтаж

SYSTEMEPACT CCB250 100кА 3P3D TMD200 с рычагом совместим с монтажными элементами серии SystemePact CCB. Для установки требуется DIN-рейка стандарта EN 60715 или аналогичная жесткая опора. Винтовые зажимы предназначены для медных проводов сечением до 95 мм2 - перед подключением проверьте соответствие сечения и крутящий момент затяжки, указанный в документации производителя. Нельзя использовать с алюминиевыми проводами без переходных наконечников. Дополнительные модули (независимый и минимальный расцепитель) устанавливаются на лицевой стороне аппарата и подключаются внешними проводами - необходимо предусмотреть место для их подводки в шкафу.

Безопасность и стандарты

SYSTEMEPACT CCB250 100кА 3P3D TMD200 соответствует международным стандартам IEC 60947-2 для автоматических выключателей в литом корпусе. Обеспечивает классическую двухступенчатую защиту: тепловую - против перегрузок, магнитную - против коротких замыканий. Отличается высокой механической прочностью литого корпуса, предотвращающей распространение дуги. Однако из-за степени защиты IP30 не рекомендован для установки вне закрытых щитов или в местах с риском попадания воды, пыли или химически активных веществ.

Преимущества

• Высокая отключающая способность (100 кА) позволяет применять устройство даже в мощных промышленных распределительных сетях
• Широкий диапазон настройки защиты (140–200 А) даёт гибкость при адаптации под различные типы нагрузок
• Наличие двух дополнительных расцепителей повышает уровень автоматизации и безопасности системы
• Рычажковый управляемый элемент обеспечивает четкий визуальный контроль состояния (включен / отключен)
• Литой корпус гарантирует долговечность и устойчивость к механическим воздействиям

Ограничения применения

• Не предназначен для работы во влажных, запыленных или агрессивных средах - степень защиты IP30 недостаточна
• Не имеет функции дифференциальной защиты - нельзя использовать вместо УЗО при необходимости защиты от утечек тока
• Требует обязательного монтажа на жесткие элементы - не допускается свободное крепление или установка на мягкие поверхности
• Не поддерживает модульную расширяемость - невозможно добавить дополнительные контакты или сигнализирующие устройства кроме указанных расцепителей
• Не рассчитан на работу при температуре ниже –25 C или выше +70 C - условия эксплуатации должны соответствовать заводским требованиям

Примеры использования

• Главный ввод в промышленный распределительный щит с нагрузкой до 200 А
• Защита двигателя 110–150 кВт через частотный преобразователь
• Коммутирование группы конвейеров в пищевой или металлургической линии
• Отключение цепи при аварийном падении напряжения благодаря расцепителю минимального напряжения
• Дистанционное отключение по команде с пульта управления через независимый расцепитель

Практические советы

• Перед первым включением проверьте правильность настройки порога перегрузки - он должен быть ближе к максимальному рабочему току нагрузки, но не превышать 200 А
• Используйте только медные провода с правильно подготовленными наконечниками - плохой контакт вызывает нагрев и выход из строя
• При использовании дополнительных расцепителей убедитесь, что их цепи питания имеют собственный источник и не зависят от защищаемой линии
• Не открывайте корпус во время работы - внутренние компоненты находятся под напряжением, даже при отключенном рычаге
• Регулярно осматривайте контакты и механизмы - особенно после нескольких срабатываний при КЗ - возможна необходимость профилактики или замены
• При замене используйте только оригинальные запчасти - совместимость с другими сериями не гарантирована
