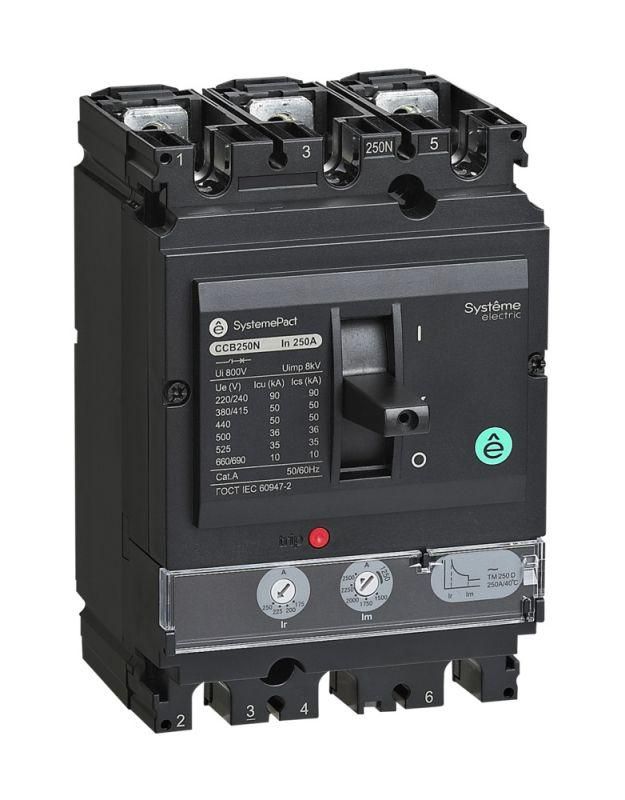

Выключатель автоматический SYSTEMEPACT CCB250 100кА 3P3D TMD250 рычаг SE SPC250S250L3DF APC

Автоматический выключатель SYSTEMEPACT CCB250 100кА 3P3D TMD250 рычаг - устройство для защиты электрических цепей от перегрузок и коротких замыканий в сетях до 690 В. Применяется в промышленных распределительных щитах, где требуется надежная коммутация и высокая отключающая способность. Бренд Systeme Electric, артикул spc250s250l3df.

Назначение и область применения

SYSTEMEPACT CCB250 100кА 3P3D TMD250 рычаг используется для защиты трехфазных цепей переменного тока в системах низкого напряжения до 690 В. Он обеспечивает безопасное включение и отключение нагрузки, а также автоматическое отключение при возникновении перегрузки или короткого замыкания. Подходит для установки в промышленных щитах, на входе в оборудование, в распределительных пунктах заводов, на конвейерах, насосных станциях и других объектах с высокими требованиями к надежности.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3 (трехполюсный)
• Номинальная отключающая способность: 100 кА - способен безопасно прервать максимальный ток КЗ до этого значения
• Номинальное напряжение: 690 В - рассчитан на работу в сетях до этой величины
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от короткого замыкания
• Диапазон настройки защиты от перегрузки: 175–250 А - можно регулировать порог срабатывания в этом пределе
• Управление: рычажковый механизм - удобный для ручного включения/отключения
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения (защита при просадках сети)
• Степень защиты: IP30 - защищён от доступа пальцами и твердых предметов >2,5 мм, но не от воды и пыли
• Подключение силовых проводов: винтовые зажимы - требует качественного затягивания
• Монтаж: на DIN-рейку или специальные монтажные элементы
• Гарантия: 24 месяца
• Конструктивное исполнение: стационарное - не предназначено для выдвижения из шкафа

Совместимость и монтаж

SYSTEMEPACT CCB250 100кА 3P3D TMD250 рычаг монтируется на стандартные DIN-рейки шириной 35 мм. Для фиксации используются монтажные элементы, совместимые с серийными аппаратами SystemePact CCB. Подключение силовых кабелей осуществляется через винтовые зажимы - рекомендуется использовать жилы сечением до 95 мм2. Устройство не имеет выдвижного механизма, поэтому для обслуживания необходимо отключить питание и демонтировать его полностью. Наличие независимого расцепителя позволяет подключить внешние кнопки или системы управления, что делает его совместимым с автоматизированными системами контроля.

Безопасность и стандарты

Автоматический выключатель соответствует международным нормам IEC 60947-2 для выключателей в литом корпусе. Сертифицирован для работы в промышленных условиях. Высокая отключающая способность (100 кА) гарантирует безопасность даже при аварийных режимах в мощных распределительных сетях. Отсутствие защиты от пыли и влаги (IP30) требует установки внутри закрытых щитов.

Преимущества

• Высокая отключающая способность - 100 кА - обеспечивает надежность в сетях с большими токами КЗ
• Широкий диапазон настройки защиты от перегрузки (175–250 А) - позволяет точно адаптировать защиту под конкретную нагрузку
• Наличие двух типов дополнительных расцепителей - повышает гибкость управления и безопасность
• Простой и надежный рычажковый механизм - минимизирует риск отказа при частом использовании
• Совместимость с другими изделиями серии SystemePact CCB - упрощает комплектацию щитов

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP30 исключает использование во влажных, пыльных или открытых средах
• Стационарная конструкция - нельзя выдвигать для осмотра или замены без демонтажа
• Требуется точная настройка терморасцепителя - некорректная установка может привести к ложному срабатыванию или недозащите
• Не поддерживает модульные расширения - все функции встроены, дополнительные блоки не добавляются

Примеры использования

• Главный ввод в промышленном распределительном щите цеха
• Защита крупного двигателя 160–200 кВт на конвейере
• Коммутирующее устройство для группы сварочных аппаратов
• Щит питания насосной станции с возможностью дистанционного отключения через независимый расцепитель

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и допустимого момента затяжки винтов - перетягивание может повредить контакт
• При настройке терморасцепителя учитывайте реальный рабочий ток оборудования - выбирайте значение ближе к верхней границе (например, 230–240 А), чтобы избежать ложных срабатываний
• Используйте независимый расцепитель для связи с системой SCADA или аварийной кнопкой - это позволит удаленно отключить устройство без доступа к щиту
• При замене убедитесь, что новый аппарат - именно SYSTEMEPACT CCB250 100кА 3P3D TMD250 рычаг (артикул spc250s250l3df) - другие модели серии могут отличаться по габаритам и контактам
• Не используйте в помещениях с повышенной влажностью или на улице - даже капли воды могут вызвать пробой из-за IP30
