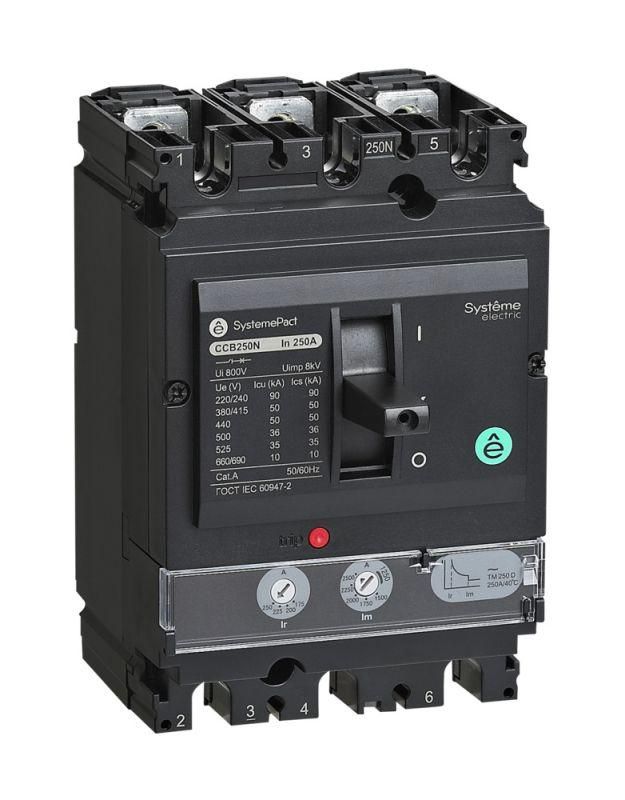

Выключатель автоматический SYSTEMEPACT CCB250 50кА 3P3D TMD250 рычаг SE SPC250N250L3DF APC

Автоматический выключатель SYSTEMEPACT CCB250 50кА 3P3D TMD250 рычаг - устройство для защиты и коммутации трёхфазных электрических цепей до 690 В. Применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок и коротких замыканий. Бренд Systeme Electric, артикул spc250n250l3df, соответствует требованиям к стационарным аппаратам высокой отключающей способности.

Назначение и область применения

SYSTEMEPACT CCB250 50кА 3P3D TMD250 рычаг используется для ручного включения и отключения трёхфазной нагрузки, а также для автоматической защиты от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: заводы, цеха, насосные станции, системы вентиляции. Устройство обеспечивает безопасную работу оборудования при номинальном напряжении до 690 В.

Технические характеристики

• Номинальный ток: 250 А
• Количество полюсов: 3 (трёхполюсный)
• Номинальная отключающая способность: 50 кА - способен прерывать токи короткого замыкания до 50 тысяч ампер
• Номинальное напряжение: 690 В переменного тока
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительных перегрузок и магнитную защиту от КЗ
• Диапазон настройки защиты от перегрузки: 175–250 А - можно регулировать порог срабатывания в пределах этого интервала
• Управление: рычажковый механизм - удобный для ручного управления, визуально показывает положение (вкл/выкл)
• Степень защиты: IP30 - защищён от доступа пальцами и твёрдых предметов >2,5 мм, но не от воды и пыли
• Подключение силовой цепи: винтовые зажимы - требуют затяжки ключом, обеспечивают надёжный контакт
• Монтаж: на DIN-рейку или специальные монтажные элементы - не является встраиваемым
• Дополнительные расцепители: независимый (дистанционное отключение) и расцепитель минимального напряжения - позволяют отключить аппарат при потере питания или её снижении ниже заданного уровня
• Гарантия: 24 месяца

Совместимость и монтаж

SYSTEMEPACT CCB250 50кА 3P3D TMD250 рычаг монтируется на стандартные DIN-рейки шириной 35 мм. Для подключения используются винтовые зажимы - провода должны иметь жилы сечением, совместимым с зажимами (обычно 16–95 мм2, проверьте документацию производителя). Установка возможна только в закрытых щитах из-за степени защиты IP30. Наличие независимого расцепителя позволяет подключить внешние кнопки или контроллеры для удалённого отключения. Монтаж не требует специальных инструментов, кроме отвертки для затяжки винтов.

Безопасность и стандарты

Аппарат соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Конструкция исключает случайный доступ к токоведущим частям благодаря прочному литому корпусу. Отключение при КЗ происходит быстрее 10 мс, что минимизирует риск повреждения оборудования. Гарантия 2 года подтверждает соответствие заявленным параметрам долговременной работы.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных систем с большими токами КЗ
• Широкий диапазон настройки защиты (175–250 А) - позволяет точно адаптировать порог срабатывания под конкретную нагрузку
• Наличие двух типов дополнительных расцепителей - даёт гибкость в реализации систем аварийного отключения
• Надёжный винтовой контакт - устойчив к вибрациям и температурным колебаниям
• Чёткая визуальная индикация состояния через рычаг - легко определить, включен ли аппарат

Ограничения применения

• Не предназначена для установки на открытом воздухе - степень защиты IP30 не защищает от влаги и пыли
• Не подходит для частого оперативного включения/отключения - рассчитана на редкие коммутации, не на частое управление двигателем
• Требует фиксированной установки - нельзя использовать как переносной или мобильный аппарат
• Не имеет встроенных контактов для сигнализации - для контроля состояния нужны внешние модули

Примеры использования

• Защита главного ввода в промышленном щите с нагрузкой до 250 А
• Отключение крупного конвейера при падении напряжения (через расцепитель минимального напряжения)
• Дистанционное отключение станка с помощью кнопки вне щита (через независимый расцепитель)
• Щиты управления насосными группами в водоканалах
• Распределительные пункты на заводах с высокой вероятностью КЗ из-за длинных кабельных линий

Практические советы

• Перед монтажом проверьте, чтобы сечение кабеля соответствовало допустимому для винтовых зажимов - переусердствовать с затяжкой нельзя, это повредит контакт
• Используйте дополнительные расцепители только при необходимости - они увеличивают стоимость и сложность системы
• При настройке тока срабатывания защиты от перегрузки выбирайте значение ближе к максимальной рабочей нагрузке, но не выше 250 А
• Обязательно используйте крышку щита - IP30 не гарантирует защиту от попадания инструментов или пыли при открытой дверце
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивной эксплуатации - окисление может вызвать нагрев
