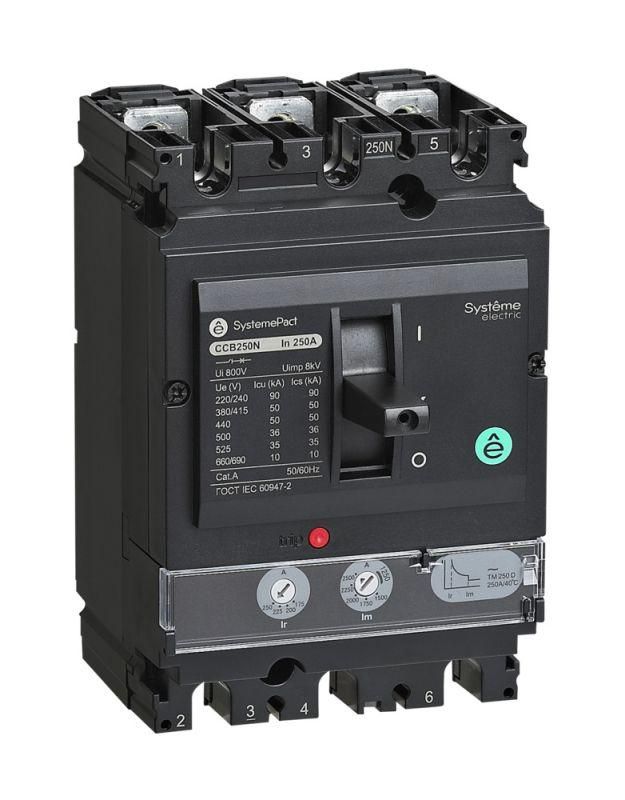

Выключатель автоматический SYSTEMEPACT CCB250 36кА 3P3D TMD250 рычаг SE SPC250F250L3DF APC

Автоматический выключатель SYSTEMEPACT CCB250 36кА 3P3D TMD250 рычаг - устройство для защиты электрических цепей от перегрузок и коротких замыканий, рассчитанное на работу в сетях до 400 В. Применяется в распределительных щитах промышленного оборудования, где требуется надежная защита и ручное управление. Бренд Systeme Electric и артикул spc250f250l3df указывают на принадлежность к серийной линейке SystemePact CCB.

Назначение и область применения

SYSTEMEPACT CCB250 36кА 3P3D TMD250 рычаг используется для коммутации и защиты трехфазных электрических цепей. Он обеспечивает безопасное включение и отключение нагрузки, а также автоматическое отключение при возникновении сверхтоков - как от длительной перегрузки, так и от короткого замыкания. Подходит для установки в силовые шкафы, распределительные пункты и станционные щиты на объектах с высокой плотностью потребления энергии: заводские линии, насосные станции, системы вентиляции, конвейеры.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без нагрева и повреждений;
• Количество полюсов: 3 - защищает все три фазы одновременно; дополнительно предусмотрен третий контакт для отключения нулевого провода (обозначено как 3P3D);
• Номинальная отключающая способность: 36 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400 В - оптимальное рабочее напряжение сети переменного тока;
• Тип расцепителя: термомагнитный - сочетание теплового (реакция на перегрузку) и магнитного (реакция на КЗ) механизмов;
• Защита по минимальному напряжению: да - выключатель автоматически отключается при снижении напряжения ниже допустимого уровня, предотвращая аварийную работу оборудования;
• Привод: ручной - управление осуществляется через механический рычаг, без необходимости внешнего управления;
• Степень защиты IP40 - защита от твердых предметов более 1 мм, но не от воды; не предназначен для уличной или влажной среды;
• Гарантийный срок: 24 месяца - официальная гарантия производителя Systeme Electric.

Совместимость и монтаж

SYSTEMEPACT CCB250 36кА 3P3D TMD250 рычаг устанавливается на DIN-рейку шириной 35 мм согласно стандарту EN 60715. Конструкция предусматривает стационарное закрепление - аппарат не является модульным и не предназначен для быстрого извлечения. Для подключения используются болтовые зажимы на входе и выходе. Убедитесь, что сечение кабеля соответствует рекомендациям производителя для тока 250 А - обычно это медные жилы с площадью сечения 70–95 мм2. Монтаж выполняется только при отключенном питании.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 60947-2 для автоматических выключателей низкого напряжения. Защита от минимального напряжения реализована в соответствии с требованиями безопасности для промышленных систем. Сертифицирован для работы в условиях, не требующих защиты от брызг и пыли выше IP40 - не используйте в помещениях с повышенной влажностью, пыльными или взрывоопасными зонами.

Преимущества

• Высокая отключающая способность (36 кА) позволяет применять выключатель даже в местах с большой мощностью короткого замыкания - например, рядом с трансформаторами;
• Трехполюсная конструкция с отключением нуля (3P3D) обеспечивает полноценную защиту цепи, исключая риск сохранения потенциала на нулевом проводе после отключения;
• Функция защиты от минимального напряжения предотвращает самозапуск оборудования после восстановления питания - важна для технологического процесса;
• Литой корпус обеспечивает прочность и долговечность при механических воздействиях в промышленной среде;
• Механизм рычага имеет четкую визуальную индикацию положения - легко определить, включен ли выключатель.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP40 не защищает от влаги и осадков;
• Не подходит для частых операций включения/выключения - предназначен для редких коммутаций, не для частого ручного управления;
• Не имеет функции дистанционного управления - нельзя подключить к системам АСУ ТП без дополнительных контакторов;
• Не совместим с модульными системами типа Multi9 или Compact NSX - требует отдельного места на DIN-рейке и фиксацию в щите.

Примеры использования

• Главный ввод в распределительный щит цеха с мощностью до 180 кВт;
• Защита трехфазного двигателя насосной станции с пуском по схеме “звезда-треугольник”;
• Щит автоматизации конвейера на пищевом производстве - предотвращает запуск при просадках напряжения;
• Распределительный пункт на складском комплексе с несколькими линиями освещения и оборудования.

Практические советы

• Перед установкой проверьте расчетный ток КЗ в точке монтажа - он не должен превышать 36 кА, иначе возможна потеря защиты;
• Используйте только кабели с подходящим сечением - недостаточно толстый провод вызовет перегрев, даже если выключатель работает в норме;
• При сборке щита оставьте свободное место вокруг аппарата - для теплоотвода и удобства обслуживания;
• Проверяйте состояние контактов каждые 1–2 года - особенно при работе в условиях пыли или колебаний температуры;
• Если нужна возможность удаленного отключения - параллельно установите контактор, а SYSTEMEPACT CCB250 используйте как основной защитный элемент.
