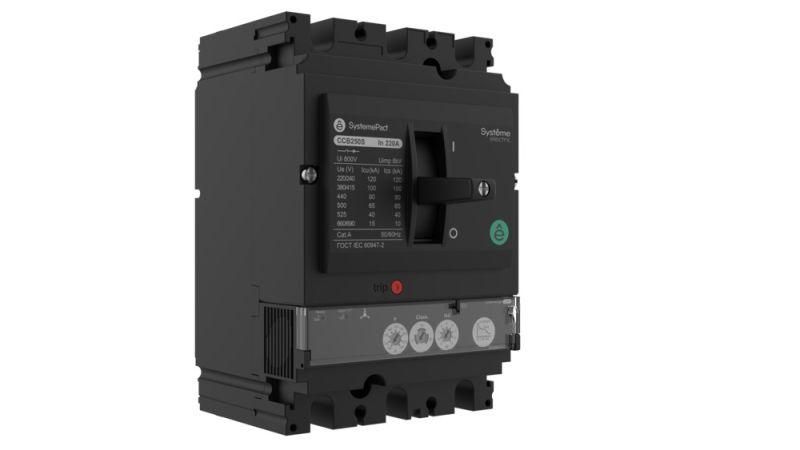

Выключатель автоматический в литом корпусе SPC250 36КА S1.2M 3P3D 220A - SPC250F22012M3DF APC

Автоматический выключатель SystemePact CCB с артикулом spc250f22012m3df - это устройство в литом корпусе, предназначенное для защиты электрических цепей от перегрузок и коротких замыканий. Он рассчитан на ток 220 А, имеет три полюса и отключающую способность 36 кА, что делает его подходящим для промышленного оборудования, включая системы управления электродвигателями. Бренд Systeme Electric предлагает эту модель как часть серии SystemePact CCB, где она сочетает надёжность, долгий срок службы и гибкую настройку.

Назначение и область применения

Выключатель SystemePact CCB применяется в системах защиты и управления электродвигателями мощностью до 250 кВт при рабочем напряжении 400 В. Устройство защищает оборудование от аварийных ситуаций - перегрузок, коротких замыканий и потерь напряжения. Подходит для установки в щитах промышленных объектов, на конвейерах, насосных станциях, компрессорах и других устройствах с высокими пусковыми токами. Также допущен к использованию на морских судах благодаря устойчивости к вибрациям и повышенным требованиям к надёжности.

Технические характеристики

• Номинальный ток длительной нагрузки: 220 А
• Количество полюсов: 3 (трёхполюсный)
• Номинальная отключающая способность: 36 кА - способен безопасно прервать ток короткого замыкания даже в условиях высоких энергопотоков
• Номинальное напряжение: 690 В - позволяет использовать в сетях с повышенным напряжением, включая промышленные 400–690 В
• Тип расцепителя: термомагнитный + электронный - комбинированная защита: тепловая - против перегрузок, магнитная - против КЗ, электронная - для точной настройки порогов и удалённого управления
• Степень защиты IP40 - защита от твердых частиц крупнее 1 мм, но не от воды; подходит для внутренней установки в закрытых щитах
• Конструктивное исполнение: стационарное - не предназначено для выдвижения или быстрого обслуживания без демонтажа
• Способ монтажа: монтажная плата - фиксируется болтами на жесткой поверхности, требует подготовки отверстий и кабельных вводов
• Защита по минимальному напряжению: да - автоматически отключается при снижении напряжения ниже заданного уровня, предотвращая самозапуск оборудования после восстановления питания
• Привод: ручной - включение/выключение осуществляется поворотом рычага, без автоматических механизмов
• Гарантия: 5 лет (60 месяцев)
• Срок службы: 25 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

Выключатель SystemePact CCB спроектирован для установки на монтажную плату. Для правильного монтажа требуется:

• Подготовить отверстия под крепёж согласно чертежам производителя
• Обеспечить доступ к клеммам для подключения трёхфазных проводов и заземления
• Учесть минимальные зазоры между аппаратами - рекомендовано сохранять расстояние не менее 50 мм для теплоотвода
• Использовать кабели с сечением, соответствующим току 220 А (обычно 70–95 мм2 медный провод)
• Не совмещать с другими типами выключателей без проверки совместимости по габаритам и шинам

Электронный расцепитель SystemeLogic 1 M поддерживает удалённое параметрирование через интерфейсы (например, Modbus), что удобно для интеграции в SCADA-системы. Для этого необходимы дополнительные модули связи, которые не входят в базовую комплектацию.

Безопасность и стандарты

Выключатель SystemePact CCB соответствует международным нормам IEC 60947-2 для автоматических выключателей в литом корпусе. Применение на морских судах подтверждает соответствие требованиям классификационных обществ (например, LR, DNV). Наличие защиты по минимальному напряжению и ротоактивной контактной системе снижает риск возгорания и увеличивает отказоустойчивость в условиях частых включений.

Преимущества

• Высокая отключающая способность 36 кА - обеспечивает безопасность даже в мощных промышленных сетях
• Ротоактивная контактная система - продлевает срок службы контактов за счёт равномерного износа и самоочистки
• Электронный расцепитель - позволяет точно настраивать токи срабатывания, время задержки и другие параметры
• Удалённое управление и параметрирование - интегрируется в современные системы автоматизации
• Универсальность монтажа - подходит для стационарной установки в любых щитах с монтажной плитой
• Долгий срок службы - 25 лет при регулярном обслуживании
• Гарантия 5 лет - одна из самых длинных в отрасли

Ограничения применения

• Степень защиты IP40 исключает использование во влажных, пыльных или открытых помещениях - необходимо помещение с контролируемой средой
• Монтаж на монтажную плату требует специальной сборки - нельзя просто вставить в DIN-рейку
• Не подходит для частого ручного включения/выключения более 10 раз в день - из-за механического износа контактов
• Электронный расцепитель требует внешнего источника питания для функций удалённого управления - без него работает только в режиме базовой термомагнитной защиты
• Не предназначен для работы в условиях постоянных ударов, экстремальных температур (-40C/+85C) или химической агрессии

Примеры использования

• Щит управления насосной станцией - защита трёхфазного двигателя 180 кВт от скачков тока
• Линия конвейера на пищевом заводе - обеспечение безопасности при перегрузках и внезапных остановках
• Система вентиляции на морском судне - надёжная работа в условиях вибраций и колебаний напряжения
• Промышленный компрессор - предотвращение самозапуска после отключения электроэнергии благодаря защите по минимальному напряжению

Практические советы

• Перед установкой проверьте, что номинальный ток нагрузки не превышает 220 А - превышение вызывает ложные срабатывания
• При настройке электронного расцепителя используйте официальное программное обеспечение SE Config - это гарантирует корректность параметров
• Для частых операций включения лучше использовать контактор в паре с этим выключателем - он снизит износ контактной группы
• При монтаже на монтажную плату обязательно затяните крепёж с моментом, указанным в документации - недостаточное усилие вызовет нагрев, избыточное - деформирует корпус
• Регулярно осматривайте контакты и клеммы - особенно в условиях высокой влажности или запылённости
• Если нужна защита от перегрузок с возможностью настройки - выбирайте именно эту модель, а не аналоги с обычными биметаллическими расцепителями
