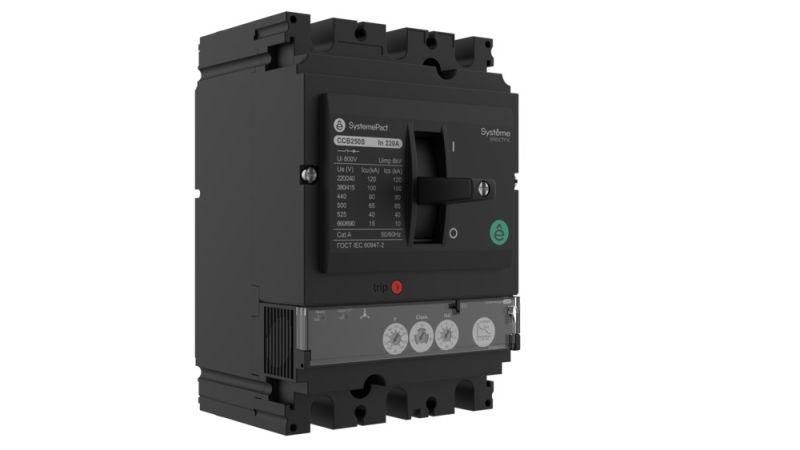

Выключатель автоматический в литом корпусе SPC250 100КА S1.2M 3P3D 220A - SPC250S22012M3DF APC

Автоматический выключатель в литом корпусе SPC250 100кА S1.2M 3P3D 220A от Systeme Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат из серии SystemePact CCB рассчитан на работу в промышленных системах с высокими требованиями к надёжности, особенно там, где используются электродвигатели мощностью до 250 кВт.

Назначение и область применения

SPC250 100кА S1.2M 3P3D 220A применяется в качестве основного средства защиты в распределительных щитах и пусковых устройствах. Особенно эффективен в схемах управления трёхфазными электродвигателями - совместно с контакторами и тепловыми реле он формирует полноценную систему защиты. Подходит для установки в промышленном оборудовании: насосах, компрессорах, конвейерах, станках с ЧПУ. Также используется в энергоёмких объектах - заводских линиях, водоканалах, горнодобывающей отрасли.

Технические характеристики

• Номинальный ток: 220 А - позволяет работать с нагрузками до 220 ампер без отключения при нормальном режиме;
• Номинальное напряжение: 690 В - поддерживает работу в сетях с повышенным напряжением, включая системы 400–690 В переменного тока;
• Номинальная отключающая способность: 100 кА - способен безопасно отключить цепь даже при самых серьёзных КЗ, что важно для зон с высокой короткозамкнутой мощностью;
• Количество полюсов: 3 - защищает все три фазы одновременно; конфигурация 3P3D означает, что все полюса имеют дифференциальное отключение;
• Тип расцепителя: термомагнитный + электронный - сочетает быстрое реагирование на КЗ (магнитный элемент) и точную защиту от перегрузок (электронный модуль);
• Степень защиты IP40 - предохраняет от доступа проводящих предметов диаметром более 1 мм, но не предназначена для работы во влажной среде или под дождём;
• Конструктивное исполнение: стационарное - устанавливается жестко в шкафу, не предусматривает выдвижения;
• Способ монтажа: монтажная плата - крепится через отверстия на плате, требует фиксации болтами или заклёпками;
• Защита по минимальному напряжению: да - отключает цепь при снижении напряжения ниже заданного порога, предотвращая самозапуск оборудования после аварийного отключения;
• Привод: ручной - операционное управление осуществляется вручную, без автоматических приводов;
• Гарантийный срок: 60 месяцев - один из самых длинных в классе, подтверждает долговечность конструкции;
• Сертификат РМСРС - соответствует требованиям российской системы сертификации, допущен к применению в РФ.

Совместимость и монтаж

SPC250 100кА S1.2M 3P3D 220A проектировался для интеграции в сборочные решения серии SystemePact CCB. Установка выполняется на монтажную плиту с соблюдением рекомендованного шага крепления. Для подключения используйте медные шины или кабели сечением не менее 50 мм2 (при температуре 40C). Обязательно проверьте соответствие посадочных отверстий и габаритов перед монтажом - устройство имеет жёсткий корпус и не подлежит адаптации под другие типы креплений. Электронный расцепитель SystemeLogic 1 M поддерживает удалённое параметрирование через интерфейсы, совместимые с контроллерами Automation Master.

Безопасность и стандарты

SPC250 100кА S1.2M 3P3D 220A соответствует международным стандартам IEC/EN 60947-2 и российскому РМСРС. Наличие защиты по минимальному напряжению исключает опасность самозапуска оборудования после восстановления питания. Высокая отключающая способность (100 кА) гарантирует сохранность всей системы при аварии. Конструкция литого корпуса препятствует распространению дуги и минимизирует риск возгорания.

Преимущества

• Высокая отключающая способность - 100 кА обеспечивает надёжность даже в условиях слабых сетей с высокой короткозамкнутой мощностью;
• Роторактивная контактная система - увеличивает срок службы контактов за счёт равномерного распределения дугового воздействия;
• Электронный расцепитель - позволяет точно настраивать токи срабатывания, исключая ложные срабатывания;
• Удалённое управление и параметрирование - удобно для интеграции в современные системы автоматизации;
• Универсальный монтаж - можно устанавливать в любом положении, не влияющем на функциональность;
• Долгий срок службы - благодаря износостойкости материалов и качественной сборке, аппарат служит десятки лет при правильной эксплуатации;
• Поддержка сертификации РМСРС - легализация в России без дополнительных процедур.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP40 не защищает от воды и пыли в открытых условиях;
• Требует монтажа на жёсткую металлическую плату - нельзя использовать в мобильных или вибрационных системах без дополнительной демпфирующей рамы;
• Не поддерживает автоматическое включение - требуется ручное возвращение рычага в рабочее положение после срабатывания;
• Электронный расцепитель требует внешнего источника питания для функций удалённого управления - без него работает только в базовом термомагнитном режиме;
• Не совместим с другими сериями выключателей - крепёж и габариты уникальны для SystemePact CCB.

Примеры использования

• Щит управления насосной станцией - защита трёхфазного двигателя 185 кВт от перегрузок и КЗ;
• Линия конвейера на пищевом заводе - обеспечение безопасности при частых запусках и остановках;
• Централизованная система вентиляции в крупном торговом центре - контроль токов с возможностью дистанционного мониторинга;
• Производственный участок с ЧПУ - комплексная защита двигателей с учётом импульсных нагрузок.

Практические советы

• Перед установкой проверьте, чтобы сечение кабелей соответствовало току 220 А - недостаточное сечение вызывает нагрев и выход из строя;
• Используйте только оригинальные клеммы и соединители от Systeme Electric - сторонние детали могут нарушить герметичность и теплоотдачу;
• При использовании удалённого управления подключите источник постоянного тока 24 В - без него электронный расцепитель будет работать как обычный термомагнитный;
• Проверяйте состояние контактов каждые 12–18 месяцев - даже при высокой износостойкости они нуждаются в осмотре;
• Не устанавливайте рядом с источниками сильных магнитных полей - это может повлиять на работу электронного расцепителя.
