Автоматический выключатель в литом корпусе SPD630 3P 50Ка 250В постоянный ток / 4P 20Ка TMD400 630В - SPD6303N4B4004D APC

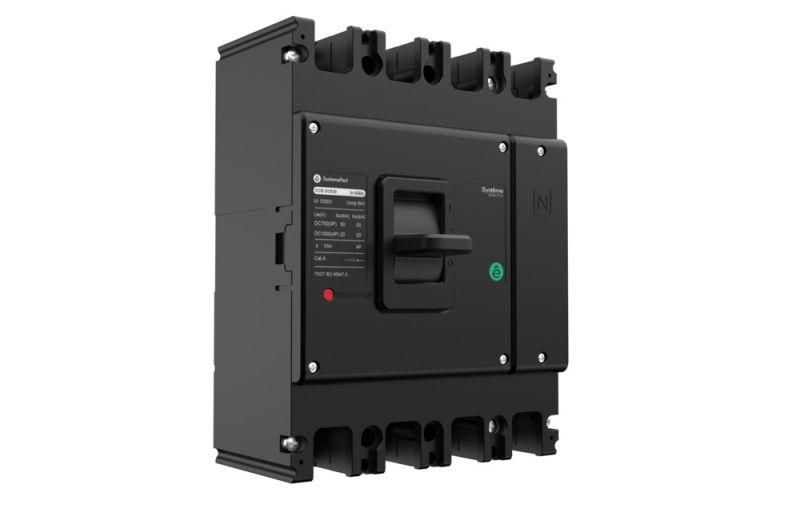

Автоматический выключатель в литом корпусе SystemePact CCB DC с артикулом spd6303n4b4004d предназначен для защиты цепей постоянного тока от перегрузок и коротких замыканий. Устройство рассчитано на номинальный ток 400 А, имеет три полюса и отключающую способность до 50 кА, что делает его надёжным решением для промышленных систем постоянного тока.

Назначение и область применения

Автоматический выключатель SystemePact CCB DC используется в сетях постоянного тока для редких операций включения и отключения. Он защищает оборудование от повреждений из-за перегрузок и коротких замыканий. Подходит для применения в системах с высокой мощностью: солнечные электростанции, системы хранения энергии на базе аккумуляторов, тяговые сети, промышленные преобразователи, зарядные станции для электромобилей и другие установки постоянного тока до 750 В.

Технические характеристики

• Тип устройства: автоматический выключатель в литом корпусе
• Количество полюсов: 3
• Номинальный ток длительной нагрузки (Iu): 400 А
• Номинальная отключающая способность (Icu): 50 кА при 250–750 В постоянного тока
• Номинальное напряжение: 250–750 В постоянного тока
• Тип расцепителя: термомагнитный (защита от перегрузки и КЗ)
• Защита по минимальному напряжению: да - отключение при снижении напряжения ниже порогового значения
• Конструктивное исполнение: стационарное
• Способ монтажа: на монтажные элементы (монтажные шины/платы)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, без защиты от пыли и воды
• Привод: ручной - управление через рычаг
• Гарантийный срок: 24 месяца

Совместимость и монтаж

Устройство устанавливается на специальные монтажные элементы, совместимые со стандартами серии SystemePact CCB. Для фиксации используются крепления, соответствующие габаритам аппарата. Монтаж требует точного соблюдения шага и расположения монтажных отверстий. Автоматический выключатель spd6303n4b4004d не предназначен для щитовой установки в обычном DIN-рейке - требуется жесткая фиксация на плите или раме. Совместим с аксессуарами Series CCB: вспомогательные контакты, блокировки, сигнализаторы положения, которые можно установить дополнительно.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для устройств постоянного тока, включая IEC 60947-2. Применение в цепях постоянного тока требует учёта особенностей дугогашения - в отличие от переменного тока, дуга в DC не естественно гаснет, поэтому конструкция выключателя оптимизирована для быстрого и безопасного отключения. Наличие защиты по минимальному напряжению предотвращает автономную работу оборудования при просадках напряжения.

Преимущества

• Высокая отключающая способность (50 кА) обеспечивает надёжную защиту даже в мощных DC-системах
• Термомагнитный расцепитель реагирует как на медленные перегрузки, так и на внезапные КЗ
• Поддержка функции защиты по минимальному напряжению - повышает безопасность работы оборудования
• Модульная конструкция позволяет легко добавлять аксессуары без замены основного аппарата
• Литой корпус обеспечивает механическую прочность и долговечность в условиях вибраций и перепадов температур

Ограничения применения

• Не предназначена для частых коммутаций - рекомендовано не более 1000 операций в год
• Степень защиты IP20 исключает использование во влажных, запылённых или открытых помещениях
• Не работает в сетях переменного тока - применение только в цепях постоянного тока до 750 В
• Требуется обязательное соблюдение полярности при подключении - неверная ориентация может привести к отказу расцепителя
• Нельзя использовать в качестве главного рубильника для обслуживания - необходимо внешнее отключение перед работой

Примеры использования

• Щитовая система солнечной электростанции - защита массива фотоэлементов от КЗ при повышенном напряжении
• Цепь питания аккумуляторной батареи в UPS-системе на 480 В постоянного тока
• Электроприводы трамваев или метрополитена - защита силовых цепей постоянного тока
• Промышленные сварочные аппараты с источником постоянного тока
• Системы зарядки электрокаров с выходом 600–750 В постоянного тока

Практические советы

• Перед установкой проверьте соответствие напряжения вашей сети - максимальное 750 В постоянного тока, нижний порог 250 В
• Обязательно используйте монтажные элементы, одобренные производителем - некорректная посадка может вызвать нагрев и отказ
• При использовании нескольких полюсов в одной системе - убедитесь, что все они подключены последовательно и согласованы по времени срабатывания
• Для удобства диагностики установите вспомогательный контакт - он покажет состояние (вкл./выкл.) на удалённом пульте управления
• Не допускайте попадания влаги внутрь корпуса - IP20 не защищает от конденсата и пыли, особенно в неотапливаемых помещениях
• Проверяйте зажимы проводов после первого включения - при больших токах возможна усадка контактов
