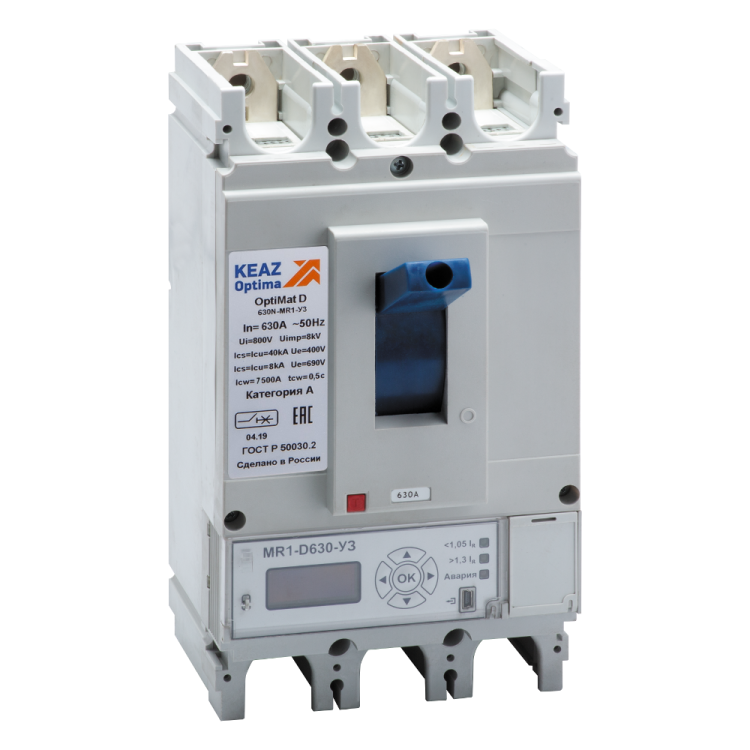

Выключатель автоматический 400А 65кА OptiMat D400H MR1 У3 КЭАЗ 279891

Автоматический выключатель КЭАЗ D400H-MR1-У3 - устройство для защиты электрических цепей переменного тока мощностью до 400 А, рассчитанное на высокую отключающую способность 65 кА. Применяется в промышленных распределительных щитах, где требуется надёжная защита от перегрузок и коротких замыканий. Выключатель выполнен в литом корпусе, имеет электронный расцепитель и соответствует требованиям ГОСТ Р 50030.2.

Назначение и область применения

Автоматический выключатель КЭАЗ D400H-MR1-У3 предназначен для защиты кабельных линий, распределительных шин и электродвигателей от перегрузок, коротких замыканий и аварийных режимов. Подходит для установки в промышленных щитах, на производствах с высокими токами короткого замыкания - например, на заводах, в энергообъектах, на конвейерных линиях и в системах с частотными преобразователями. Устройство обеспечивает селективную работу с другими аппаратами серии OptiMat D, что позволяет минимизировать простои при аварии.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальная отключающая способность: 65 кА - способен безопасно отключить максимальный ток короткого замыкания в условиях высокой мощности сети
• Количество полюсов: 3
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания и вести учёт событий
• Диапазон настройки защиты от перегрузки: 160–400 А - можно задать чувствительность под конкретную нагрузку
• Уставка магнитного расцепления: 1,5–10 In - настраивается в зависимости от характера нагрузки (например, для двигателей с пусковыми токами)
• Диапазон настройки защиты от КЗ: 240–4000 А - гибкая адаптация под тип цепи
• Частота: 50 Гц
• Климатическое исполнение: У3 - работает при температурах от –40 C до +70 C, подходит для неотапливаемых помещений
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли; требует установки в закрытые щиты
• Максимальное сечение кабеля: 120 мм2 - поддерживает крупные медные проводники
• Способ монтажа: на монтажную плату - крепится болтами к жёсткой поверхности, не является DIN-рейкой
• Тип подключения: болтовое - используется для надёжного соединения с шинами и кабелями
• Количество дугогасительных камер: 3 - каждая фаза имеет собственную камеру, повышает надёжность гашения дуги
• Гарантия: 60 месяцев

Совместимость и монтаж

Выключатель КЭАЗ D400H-MR1-У3 монтируется исключительно на монтажную плиту с помощью винтового крепления. Для правильной установки необходимо использовать металлическую основу с достаточной жёсткостью. Диаметр отверстий под крепёж и расположение клемм соответствуют стандартам серии OptiMat D. Болтовое подключение требует предварительной подготовки кабелей - зачистка, использование наконечников. Монтаж в открытых помещениях запрещён из-за степени защиты IP20. Устройство совместимо с опциональным моторным приводом, который позволяет удалённо управлять включением/выключением через внешний контроллер.

Безопасность и стандарты

Выключатель соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-062-05758109-2015. Обладает повышенной устойчивостью к импульсным перенапряжениям, в том числе от атмосферных и радиочастотных помех. Конструкция с мостиковыми контактами и трёхкамерной дугогасительной системой снижает риск возгорания при отключении больших токов. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2519/20).

Преимущества

• Электронный расцепитель обеспечивает точную настройку и диагностику - можно задать пороги срабатывания с шагом 1 А
• Функция токоограничения снижает энергию дуги при КЗ, защищая оборудование и шины от механических повреждений
• Индикация причины срабатывания (перегрузка / КЗ) ускоряет поиск неисправности
• Мостиковая контактная система роторного типа увеличивает срок службы контактов и снижает нагрев
• Полная селективность с другими аппаратами OptiMat D - позволяет сохранить питание на других участках при локальной аварии
• Широкий диапазон рабочих температур делает возможным применение в суровых климатических зонах

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специального монтажного основания
• Степень защиты IP20 не допускает эксплуатацию в пыльных, влажных или наружных условиях - обязательно использование в закрытых щитах
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или дистанционное управление без модификации
• Не подходит для постоянной работы при токах ниже 160 А - нижняя граница настройки защиты составляет 160 А
• Требуется профессиональная настройка расцепителя - неквалифицированная регулировка может привести к ложным срабатываниям

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью 250–400 кВт
• Щит питания группы асинхронных двигателей на конвейере
• Распределительный пункт на объекте с частотными преобразователями и высокими пусковыми токами
• Линия питания сварочных аппаратов с периодическими перегрузками

Практические советы

• При выборе уставок защиты учитывайте пусковые токи нагрузки - для двигателей рекомендовано выставить магнитный расцепитель на 6–8 In
• Обязательно используйте наконечники на кабелях сечением 70–120 мм2 - это гарантирует плотный контакт и предотвращает перегрев
• Проверьте соответствие посадочного места на монтажной плате - габариты аппарата отличаются от стандартных DIN-устройств
• При необходимости дистанционного управления заказывайте моторный привод сразу - он не устанавливается после монтажа
• Регулярно проверяйте затяжку болтов подключения - даже при нормальных условиях они могут ослабнуть из-за вибраций
• Для обслуживания отключите питание и убедитесь, что дугогасительные камеры не имеют следов эрозии - при повреждении замените весь аппарат
