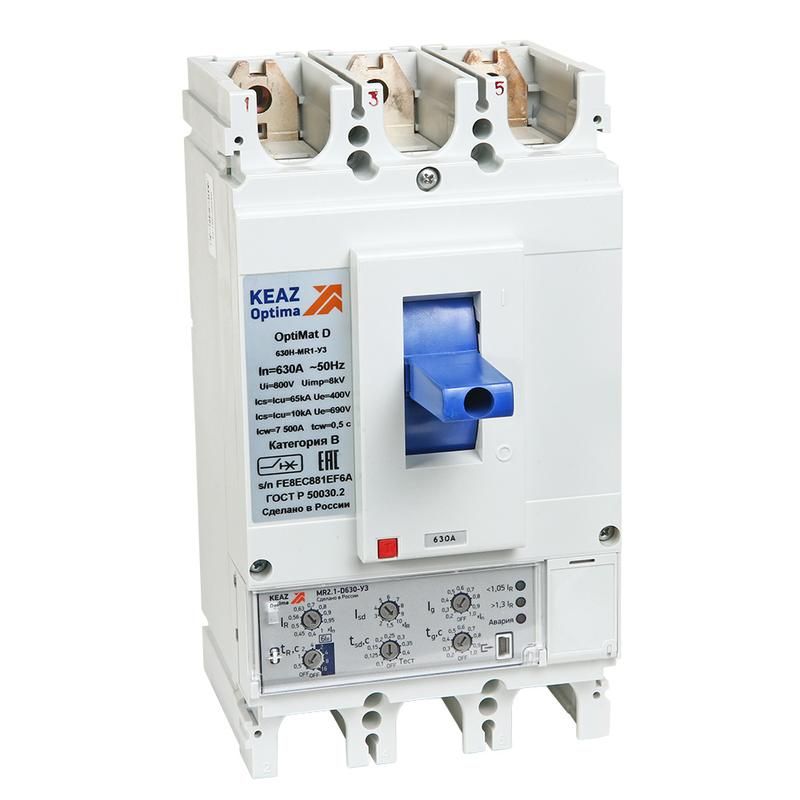

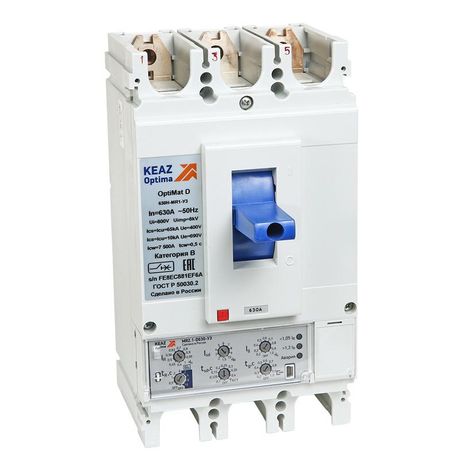

Выключатель автоматический OptiMat D400H-MR1.1-У3| 321648 | КЭАЗ

Автоматический выключатель OptiMat D400Н-MR1.1-У3 от КЭАЗ предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах с током до 400 А. Выключатель OptiMat D400Н-MR1.1-У3 оснащён электронным расцепителем с функцией минимального напряжения и рассчитан на монтаж на шину, что делает его удобным решением для распределительных щитов с компактной конструкцией.

Назначение и область применения

OptiMat D400Н-MR1.1-У3 используется для защиты кабелей, двигателей, преобразователей частоты и другого промышленного оборудования от перегрузок, коротких замыканий и потерь напряжения. Подходит для установки в силовые щиты на производстве, в энергообъектах, на конвейерах и станках. Применяется там, где требуется точная настройка порогов срабатывания и контроль состояния сети.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Число полюсов: 3 - защищает три фазы трёхфазной сети
• Номинальное напряжение: 690 В - допустимое рабочее напряжение в цепи
• Отключающая способность: 65 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Тип расцепителя: электронный - обеспечивает гибкую настройку и диагностику
• Диапазон настройки перегрузки: 160–400 А - можно задать порог срабатывания от 160 до 400 А в зависимости от нагрузки
• Функция минимального напряжения: да - отключает цепь при падении напряжения ниже установленного уровня
• Способ монтажа: на монтажную плату - крепится к жесткой поверхности, не требует DIN-рейки
• Подключение силовой цепи: на шину - позволяет легко интегрировать в сборные шины без болтовых соединений
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Привод: ручной - управление осуществляется через перекидной рычаг
• Конструкция: выдвижное/выкатное устройство - позволяет отсоединить аппарат от шины для обслуживания без демонтажа всего щита
• Вспомогательные контакты: 0 - не имеет сигналов удалённого контроля состояния
• Моторный привод: опционально - может быть дополнительно установлен для дистанционного управления

Совместимость и монтаж

OptiMat D400Н-MR1.1-У3 совместим с шинами, соответствующими требованиям производителя для токов до 400 А. Монтаж выполняется на жёсткую металлическую плату с соблюдением зазора для теплоотвода. Устройство не требует DIN-рейки, поэтому подходит для специализированных щитов с панельным исполнением. Для подключения используйте шины с подходящим сечением и моментом затяжки, указанным в документации КЭАЗ. Выдвижная конструкция позволяет выводить выключатель на обслуживание без отключения питания всей системы - достаточно оттянуть его на направляющие.

Безопасность и стандарты

OptiMat D400Н-MR1.1-У3 соответствует международным нормам IEC 60947-2 и ГОСТ Р 50030.2. Обеспечивает класс токоограничения 3 - снижает энергию короткого замыкания, защищая оборудование и шины от повреждений. Электромагнитная совместимость гарантирует устойчивость к импульсным помехам и перенапряжениям от атмосферных разрядов и радиочастотных источников.

Преимущества

• Электронный расцепитель с широким диапазоном настройки - позволяет точно адаптировать защиту под конкретную нагрузку
• Функция минимального напряжения предотвращает запуск оборудования при недопустимо низком напряжении
• Выдвижная конструкция ускоряет сервисное обслуживание и замену
• Мостиковая контактная система роторного типа - повышает долговечность и надёжность коммутаций
• Интеграция в линейку OptiMat D - обеспечивает полную селективность с другими автоматами этой серии
• Устойчивость к перенапряжениям - снижает риск отказов в условиях нестабильной сети

Ограничения применения

• Не предназначена для открытого монтажа - степень защиты IP20 исключает использование во влажных, пыльных или наружных помещениях
• Отсутствие вспомогательных контактов - нельзя подключить сигнализацию или дистанционный контроль без внешних модулей
• Требуется монтажная плата - не подходит для стандартных щитов с DIN-рейкой без доработки
• Нет встроенного журнала событий - данные о срабатываниях не сохраняются внутри устройства

Примеры использования

• Защита главного входа в промышленный распределительный щит с мощностью до 275 кВт (при 400 А и 380 В)
• Контроль питания частотного преобразователя на конвейере - предотвращает аварийный запуск при просадке напряжения
• Щиты на заводе с компактной компоновкой, где важна возможность быстрого выведения аппарата на ремонт
• Объекты с высокой вероятностью коротких замыканий - сварочные участки, насосные станции, металлургическое оборудование

Практические советы

• При выборе настройки расцепителя учитывайте реальный ток потребления нагрузки - не забывайте про коэффициенты запаса (обычно 1.1–1.25)
• Для работы в условиях колебаний напряжения обязательно активируйте функцию минимального напряжения
• Проверьте соответствие сечения шины и её материала (медная или алюминиевая) перед подключением
• Если нужен дистанционный привод - заказывайте моторный привод отдельно; он совместим с этим типом
• Перед первым включением проверьте механическую свободу хода рычага - выдвижной механизм должен двигаться без усилия
• Не используйте выключатель в местах с возможным попаданием брызг, пыли или агрессивных сред - IP20 не обеспечивает защиту
