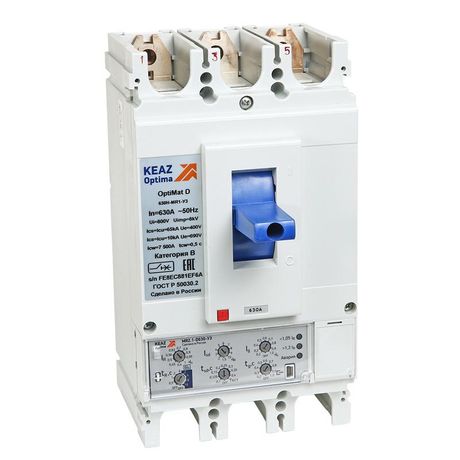

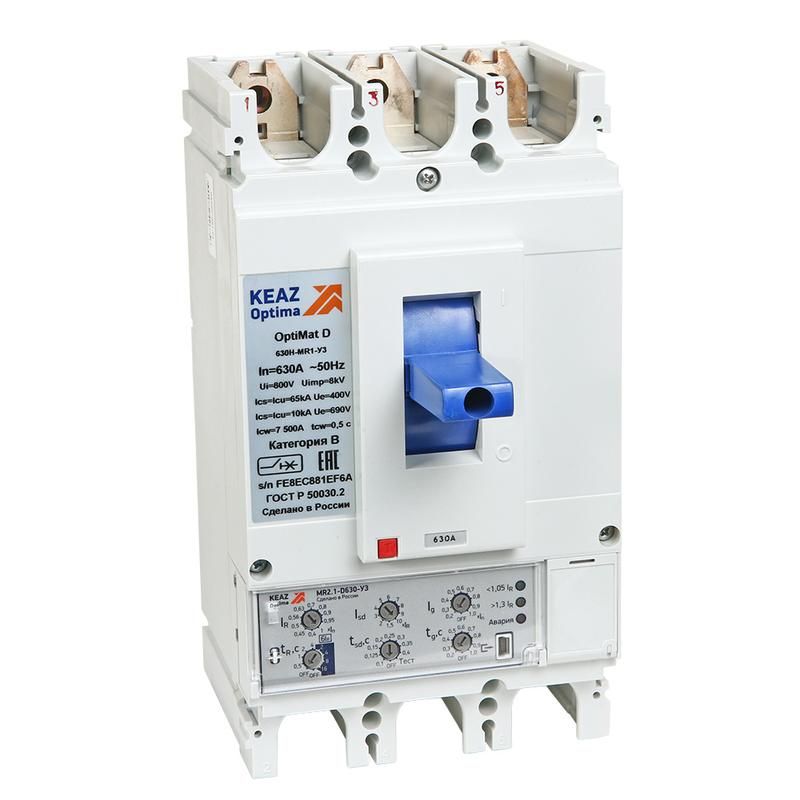

Выключатель автоматический OptiMat D400N-MR1.1-У3 400А 40кА КЭАЗ (Курский электроаппаратный завод) 321646

Автоматический выключатель D400N-MR1.1-У3 от КЭАЗ - трёхполюсный выключатель в литом корпусе с электронным расцепителем и выкатной конструкцией, предназначенный для защиты мощных электрических цепей до 400 А. Модель входит в серию OptiMat D и обеспечивает надёжную работу в промышленных системах с высокими требованиями к безопасности и управляемости.

Назначение и область применения

Автоматический выключатель D400N-MR1.1-У3 используется для защиты кабелей, трансформаторов, двигателей и другого оборудования от перегрузок, коротких замыканий и аварийных режимов. Подходит для установки в распределительных щитах промышленных объектов: цехах, энергоузлах, конвейерных линиях, насосных станциях. Благодаря выкатной конструкции и электронному расцепителю, он идеален для систем, где требуется частое обслуживание, диагностика и точная настройка параметров защиты.

Технические характеристики

• Номинальное напряжение: 690 В - позволяет применять в сетях среднего и высокого класса напряжения, включая 660 В промышленных систем.
• Номинальный ток: 400 А - рассчитан на постоянную нагрузку до этого значения без перегрева.
• Номинальная отключающая способность (Icu): 40 кА - способен безопасно отключить цепь даже при максимальном токе короткого замыкания до 40 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: электронный - обеспечивает гибкую настройку порогов срабатывания, точную времятоковую характеристику и возможность регистрации событий.
• Конструкция: выдвижное/выкатное устройство - позволяет выводить аппарат из ячейки для осмотра, тестирования или замены без демонтажа проводов.
• Тип подключения: на шину - монтаж осуществляется через сборные медные шины, исключая использование кабельных зажимов.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не предназначен для работы во влажной или запылённой среде вне корпуса.
• С расцепителем минимального напряжения: да - отключается при падении напряжения ниже заданного порога, предотвращая повреждение оборудования при просадках.
• Моторный привод опционально - можно дополнительно установить привод для удалённого включения/отключения (не встроен, требует заказа отдельно).

Совместимость и монтаж

Автоматический выключатель D400N-MR1.1-У3 монтируется на монтажную плату, что типично для модульных щитов промышленного исполнения. Подключение силовой цепи выполняется исключительно на шину - необходимо заранее подготовить соответствующие шинные переходники или комплекты. Выкатная конструкция требует наличия направляющих в ячейке, совместимых с форм-фактором OptiMat D. Устройство совместимо с другими аппаратами серии OptiMat D, что позволяет организовать селективную защиту без лишних задержек при срабатывании.

Безопасность и стандарты

Изделие соответствует международным нормам для автоматических выключателей, включая требования к механической прочности, тепловой стойкости и отключающей способности. Электромагнитная совместимость обеспечена: выключатель устойчив к импульсным перенапряжениям, радиочастотным помехам и скачкам напряжения, возникающим при работе сварочных аппаратов, ЧРП и других мощных потребителей. Функция токоограничения снижает энергию, проходящую через цепь при КЗ, минимизируя риск повреждения шин и кабелей.

Преимущества

• Электронный расцепитель с возможностью программирования - позволяет точно настраивать время и ток срабатывания под конкретную нагрузку.
• Выкатная конструкция - ускоряет сервисное обслуживание, снижает риск ошибок при замене и исключает необходимость отключения всего щита.
• Функция контроля минимального напряжения - защищает оборудование от некорректной работы при просадках в сети.
• Мостиковая контактная система роторного типа - повышает долговечность контактов и снижает нагрев при больших токах.
• Журнал событий и индикация причины срабатывания - помогают оперативно выявлять причину отказа без дополнительного диагностического оборудования.

Ограничения применения

• Не предназначен для установки в открытых помещениях или условиях повышенной влажности - степень защиты IP20 не обеспечивает защиту от воды и пыли.
• Требует специализированной монтажной платы и шинных систем - нельзя подключить обычными кабелями через болты.
• Не имеет встроенных вспомогательных контактов - при необходимости сигнализации состояния (закрыт/открыт) следует использовать внешние устройства.
• Моторный привод - не входит в базовую комплектацию; его установка требует доплаты и дополнительного монтажа.

Примеры использования

• Защита главного ввода на промышленном участке с мощностью до 250–300 кВт.
• Щит питания крупного конвейера с несколькими двигателями, где важна селективность и быстрое восстановление после срабатывания.
• Распределительный щит на заводе с частыми изменениями нагрузки - благодаря электронному расцепителю легко адаптировать параметры защиты.
• Объекты с высоким уровнем электромагнитных помех: металлургические цеха, сварочные линии, системы с ЧРП.

Практические советы

• Перед монтажом проверьте соответствие шинного крепления - посадочный размер и шаг должны совпадать с заявленными для OptiMat D.
• При настройке электронного расцепителя используйте документацию КЭАЗ: параметры токовой и временной характеристик зависят от версии прошивки.
• Для удобства обслуживания рекомендуется устанавливать выключатель в ячейку с достаточным свободным пространством вокруг - выкатной механизм требует 20–30 см хода назад.
• Если в вашей системе есть частые просадки напряжения - активируйте функцию минимального напряжения, чтобы избежать самопроизвольного пуска оборудования после восстановления питания.
• Не забудьте заключить моторный привод в контракт при заказе - он не поставляется по умолчанию, хотя совместим с этой моделью.
