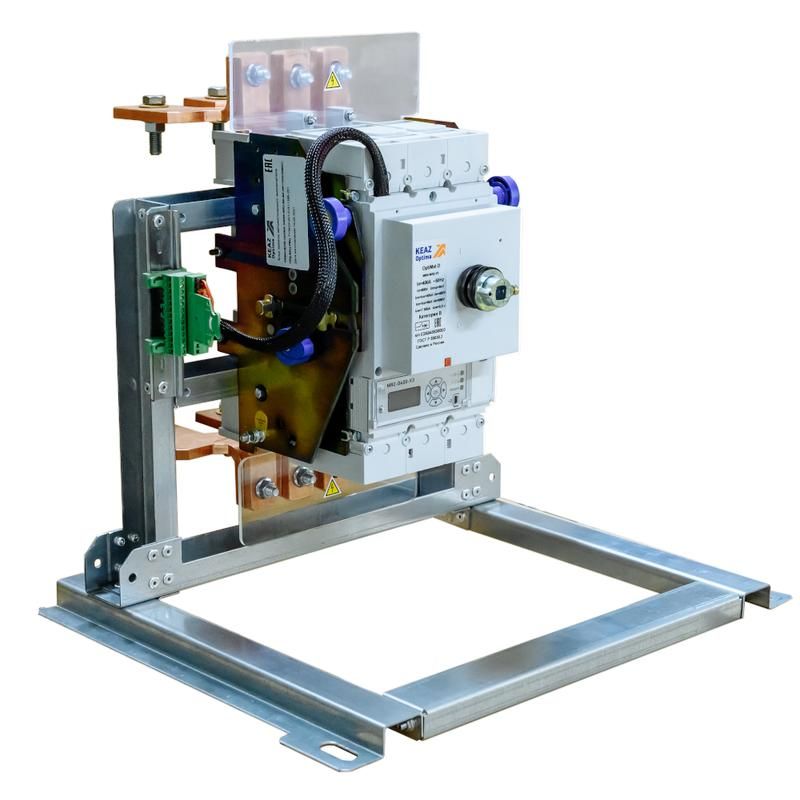

Блок замены автоматического выключателя АВМ4СВ/НВ OptiMat D400N-MR2.1 400А 40кА КЭАЗ (Курский электроаппаратный завод) 323787

Блок замены автоматического выключателя АВМ4СВ/НВ OptiMat D400N MR2.1 ВИ ВК НР110DC/230AC ПРД ВВЦ РВЦ от КЭАЗ предназначен для замены устаревших автоматических выключателей типов АВМ и Электрон вExisting НКУ без переделки шкафа. Это решение сочетает совместимость с существующей конструкцией и современные технические возможности, обеспечивая надёжную работу в промышленных сетях до 690 В.

Назначение и область применения

Блок замены автоматического выключателя АВМ4СВ/НВ OptiMat D400N MR2.1 ВИ ВК НР110DC/230AC ПРД ВВЦ РВЦ используется для ретрофита - замены изношенных или устаревших автоматических выключателей в уже смонтированных силовых щитах. Подходит для модернизации оборудования на заводах, в цехах, на конвейерах и других объектах с промышленной нагрузкой. Особенно эффективен там, где требуется сохранить габариты и крепление старой системы, но повысить надёжность и функциональность.

Технические характеристики

• Номинальное напряжение: 690 В - работает в трёхфазных сетях промышленного уровня, включая сети с повышенным напряжением.
• Номинальный ток: 400 А - рассчитан на постоянную нагрузку до 400 ампер, соответствует классу мощных распределительных устройств.
• Отключающая способность: 40 кА - способен безопасно отключить цепь при коротком замыкании с током до 40 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно, подходит для трёхфазных систем.
• Конструкция: выдвижное/выкатное устройство - позволяет демонтировать и обслуживать блок без отключения всей системы, снижает время простоев.
• Тип подключения: на шину - монтаж осуществляется через DIN-шину, исключает необходимость в проводных соединениях.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, не предназначена для работы во влажной среде или на улице.
• Количество контактов: 4 - включает основные рабочие контакты и один вспомогательный контакт для сигнализации состояния (например, “замкнут” / “разъединён”).
• Диапазон установки расцепителя перегрузки: 400 А - расцепитель жестко задан и не регулируется, подходит только для нагрузок до 400 А.
• Тип элемента управления: рычажковый - удобная механическая рукоятка для ручного включения/отключения, не требует внешнего питания.

Совместимость и монтаж

Блок замены автоматического выключателя АВМ4СВ/НВ OptiMat D400N MR2.1 ВИ ВК НР110DC/230AC ПРД ВВЦ РВЦ спроектирован для прямой замены выключателей АВМ и Электрон без изменения крепления, шины или корпуса. Установка выполняется аналогично оригинальному оборудованию: выдвигается из направляющих, подключается к шине, фиксируется. Монтаж не требует сверления, доработки шкафа или переоборудования клемм. Для работника достаточно иметь стандартный набор инструментов и знание правил безопасности при работе под напряжением.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50030.2 и международными нормами IEC 60947-2. Соответствие гарантирует надёжность отключения, термическую стойкость и долговечность. Высокая отключающая способность (40 кА) обеспечивает защиту от аварийных режимов. IP20 предполагает использование только внутри закрытых щитов, что исключает риск поражения током при случайном прикосновении.

Преимущества

• Не требует реконструкции шкафа - экономит время и деньги на монтаже.
• Сохраняет существующую компоновку - идеально для объектов с ограниченным пространством.
• Повышает надёжность - современная технология вместо устаревшего оборудования.
• Улучшает диагностику - наличие вспомогательного контакта позволяет интегрировать сигнал в систему контроля.
• Готов к использованию сразу после установки - не нуждается в настройках или программировании.

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Фиксированная настройка расцепителя - нельзя изменить порог срабатывания перегрузки, он всегда равен 400 А.
• Только для трёхфазных сетей - не применяется в однофазных цепях.
• Не имеет встроенной коммуникации - не поддерживает протоколы Modbus, Profibus и другие интерфейсы.
• Требует наличия подходящей DIN-шины - не совместим с системами, использующими только болтовые зажимы.

Примеры использования

• Замена старого автомата АВМ-400 в щите насосной станции на предприятии.
• Обновление распределительного устройства на конвейере в пищевой промышленности.
• Модернизация силового щита на участке металлобработки с целью повышения отказоустойчивости.
• Переход с устаревших выключателей Электрон на современный ретрофит без изменения проекта шкафа.

Практические советы

• Перед заменой проверьте соответствие габаритов и положения шины - даже небольшие отличия могут помешать установке.
• Отключите питание и заблокируйте источник энергии перед началом работ - блок работает под напряжением до 690 В.
• Используйте вспомогательный контакт для подключения индикации состояния (вкл./выкл.) в систему SCADA или панель управления.
• Не пытайтесь использовать этот блок для защиты двигателей с частотным преобразователем - он не предназначен для таких нагрузок.
• При заказе убедитесь, что выбран именно вариант с напряжением катушки 110 В DC / 230 В AC - это важно для совместимости с вашей системой управления.
