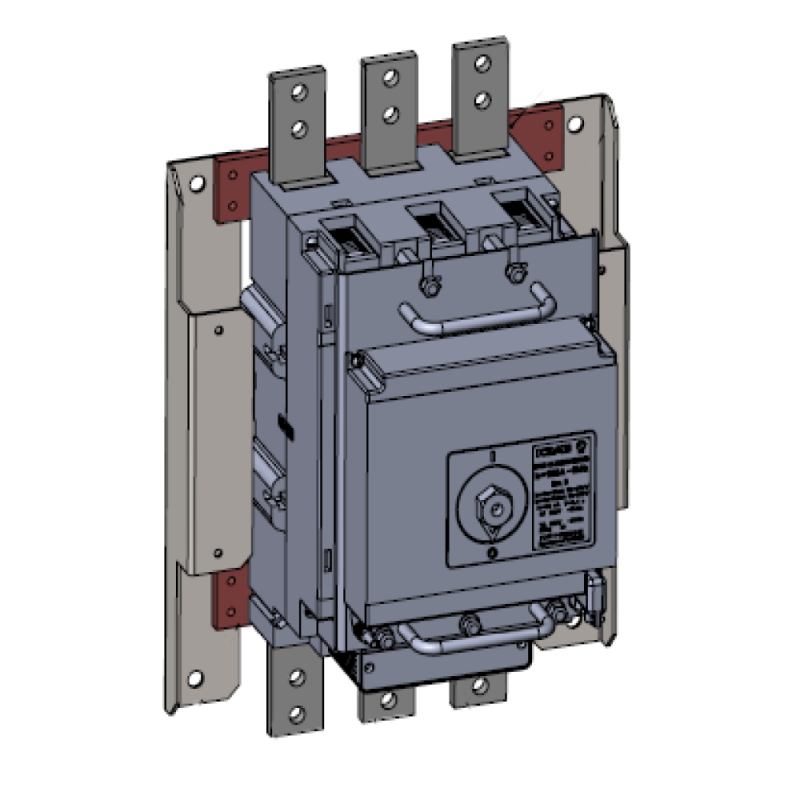

Блок замены автоматического выключателя 400А АВМ4С ВА55-41-334730 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 289880

Блок замены автоматического выключателя АВМ4С ВА55-41-334730 400А 690В AC НР230В AC/220В DC ПЭ230AC - это ретрофит-решение для замены устаревших автоматических выключателей без демонтажа шасси. Разработан компанией КЭАЗ Optima, предназначен для быстрого обновления старых щитов с минимальным простоем. Артикул 289880 совместим с оригиналом 240939 и обеспечивает сохранение всех внешних интерфейсов.

Назначение и область применения

Блок замены автоматического выключателя АВМ4С ВА55-41-334730 400А 690В AC НР230В AC/220В DC ПЭ230AC используется для модернизации существующих электрических щитов, где требуется замена износившегося аппарата без изменения габаритов и типов подключений. Подходит для промышленных объектов: станций управления, конвейерных систем, насосных установок, энергообъектов с ограниченным временем на обслуживание. Особенно эффективен там, где невозможно полностью менять оборудование из-за высокой стоимости или сложности реконструкции.

Технические характеристики

• Номинальный ток: 400 А - позволяет защищать мощные нагрузки до этого значения;
• Число полюсов: 3 - трехфазные сети переменного тока;
• Номинальное напряжение: 690 В AC - работает в сетях повышенного напряжения, в том числе на предприятиях с высокими требованиями к надежности;
• Отключающая способность: 55 кА - способен безопасно отключить сверхтоки даже при серьезных авариях;
• Тип расцепителя: электронный - точная настройка порогов защиты, возможность диагностики состояния системы;
• Диапазон регулировки защиты от перегрузки: 144–400 А - можно адаптировать под конкретную нагрузку без замены самого блока;
• Дополнительный расцепитель: независимый - позволяет удаленно отключать устройство через сигнал управления (например, от АВР);
• Подключение силовых цепей: винтовые зажимы - надежное фиксирование проводов, допускает многократное подключение;
• Вспомогательные контакты: 3 шт. - используются для сигнализации положения ("включен"/"выключен") и передачи команд в ;
• Степень защиты IP20: предохраняет от доступа пальцев и крупных предметов, но не предназначено для работы во влажной среде или вне корпуса;
• Привод: электромагнитный - управление осуществляется через катушку, что обеспечивает быстрое срабатывание;
• Способ монтажа: на монтажную плату - устанавливается вместо старого аппарата без изменений в конструкции шкафа;
• Управление: ручка-переключатель - позволяет вручную включать/выключать устройство;
• Напряжение питания расцепителя: 230 В AC / 220 В DC - совместим с большинством систем управления в России и странах СНГ.

Совместимость и монтаж

Блок замены автоматического выключателя АВМ4С ВА55-41-334730 400А 690В AC НР230В AC/220В DC ПЭ230AC спроектирован как прямая замена модели 240939. Все размеры, места крепления и расположение контактных групп соответствуют оригинальному аппарату. Установка выполняется без сверления, резки или других доработок корпуса. Комплектация включает все болты, шайбы и клеммы для подключения. Для подсоединения вторичных цепей предусмотрены стандартные разъемы - достаточно подключить имеющиеся провода без переоборудования. Монтаж возможен силами обслуживающего персонала, без вызова специалиста по оборудованию.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Произведён в соответствии с нормами безопасности для промышленного оборудования. Отличается повышенной отказоустойчивостью и термической стабильностью. Однако использование вне герметичных шкафов запрещено - степень защиты IP20 исключает работу в условиях пыли, влаги или механических воздействий. Не применяйте в взрывоопасных зонах.

Преимущества

• Не требует замены всего шкафа или перепроектирования цепей управления;
• Значительно снижает затраты по сравнению с полной заменой оборудования;
• Минимальное время простоя - замена занимает несколько часов;
• Сохраняется вся система сигнализации и управления благодаря одинаковым разъемам;
• Высокая надежность электронного расцепителя - более точно реагирует на перегрузки и короткие замыкания, чем тепловые аналоги;
• Широкий диапазон настройки защиты позволяет использовать один блок для нескольких типов нагрузок;
• Поддерживается широкий набор аксессуаров - легко внедрять функции АВР, дистанционного управления и контроля.

Ограничения применения

• Не предназначен для установки вне закрытых электрощитов - IP20 не обеспечивает защиту от воды и пыли;
• Не подходит для постоянной работы при температуре ниже –25 C или выше +60 C - указан класс исполнения УХЛ3, но условия хранения и эксплуатации должны соблюдаться;
• Требуется наличие рабочего напряжения 230 В AC или 220 В DC для питания независимого расцепителя - без него функция дистанционного отключения недоступна;
• Не является заменой для выключателей с другим числом полюсов или меньшей отключающей способностью - необходимо соответствие основных параметров;
• Не рассчитан на частое ручное включение/выключение - длительная работа в режиме коммутации может сократить срок службы механизма.

Примеры использования

• Обновление старого щита на пищевом заводе, где замена всей системы стоила бы 300 тыс. руб., а блок замены стоит менее 50 тыс.;
• Замена вышедшего из строя автомата на участке конвейера, чтобы избежать остановки производства на день;
• Добавление функции АВР в существующую систему питания насосной станции путём подключения дополнительного расцепителя и блока управления;
• Переход с устаревшего теплового расцепителя на современный электронный - повышение точности защиты двигателей.

Практические советы

• Перед установкой проверьте, что ваша модель имеет тот же номер 240939 - это гарантирует идеальное соответствие;
• Убедитесь, что питание независимого расцепителя (230 В AC / 220 В DC) есть в вашей системе - иначе эта функция будет работать некорректно;
• Настройте ток срабатывания перегрузки в диапазоне 144–400 А согласно фактической нагрузке - не используйте максимальное значение без необходимости;
• Проверьте целостность вспомогательных контактов после монтажа - они часто становятся причиной сбоев в сигнализации;
• Храните блок в сухом месте до установки - хотя он внутри герметичен, конденсат на выводах может вызвать коррозию;
• При использовании в составе АВР - обязательно протестируйте последовательность срабатывания с другими устройствами в щите.
