Выключатель автоматический 400А ВА55-41-344716 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 252947

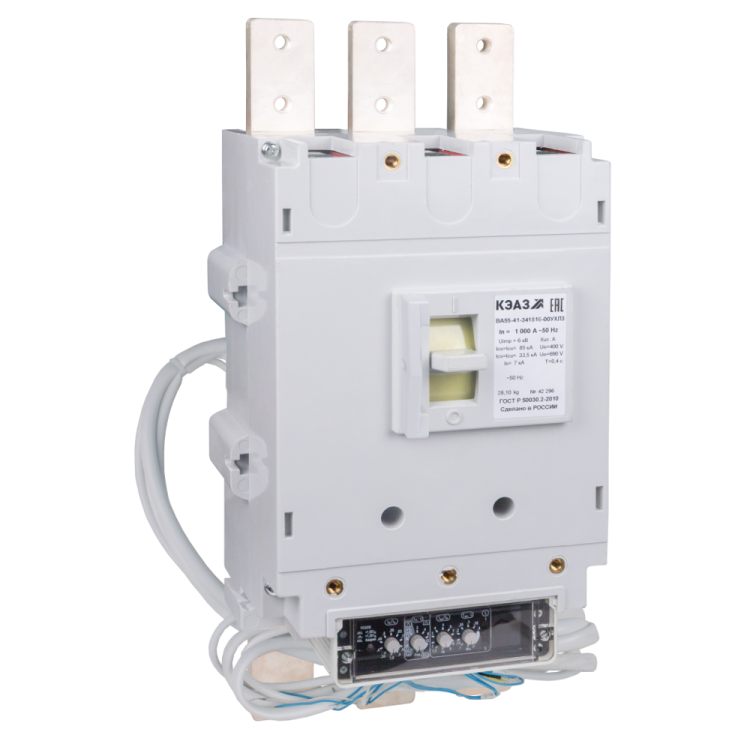

Автоматический выключатель ВА55-41-344716-400А-690В-АС-НР230В-АС/220В-ДС-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе с электронной защитой, рассчитанный на работу в сетях до 690 В и токе до 400 А. Подходит для промышленных объектов с высокими требованиями к надёжности и защите оборудования от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель ВА55-41-344716-400А-690В-АС-НР230В-АС/220В-ДС-УХЛ3 предназначен для редких оперативных включений и отключений электрических цепей переменного тока (не более 6 раз в час), а также для защиты оборудования от перегрузок и коротких замыканий. Может использоваться для нечастого прямого пуска асинхронных двигателей. Применяется в промышленных системах: на станках, конвейерах, в распределительных щитах крупных предприятий, на энергообъектах и в цепях с высокими токами короткого замыкания.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях до этого значения, включая системы с повышенным напряжением (например, 660 В).
• Номинальный ток: 400 А - постоянный ток, который выключатель может проводить длительно без повреждений.
• Номинальная отключающая способность: 55 кА - способен безопасно отключить цепь при токе короткого замыкания до 55 тысяч ампер.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: электронный - на основе микроконтроллера Almega 16L, обеспечивает точную и настраиваемую защиту.
• Диапазон настройки защиты от перегрузки: 144–400 А - можно задать порог срабатывания в этом интервале под конкретную нагрузку.
• Тип дополнительного расцепителя: независимый - позволяет удалённо отключить выключатель по сигналу (например, от системы безопасности или АСУ ТП).
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не герметичен; требует установки в закрытые шкафы.
• Климатическое исполнение: УХЛ3 - устойчив к холоду и влаге, работает при температурах от –50 C до +55 C, подходит для неотапливаемых помещений и улиц в регионах с суровым климатом.
• Максимальное сечение кабеля: 1440 мм2 - допускает подключение очень мощных медных жил, что важно для больших токов.
• Количество контактов: 7 - включает основные и вспомогательные контакты для сигнализации и управления.
• Тип подключения: винтовое - надёжное, но требует правильного затягивания моментом, указанном в инструкции.
• Способ монтажа: монтажная плата - крепится болтами к плате или раме, не является DIN-рейкой.
• Вид привода: ручной - управление осуществляется рычагом, без автоматического привода.

Совместимость и монтаж

Выключатель ВА55-41-344716-400А-690В-АС-НР230В-АС/220В-ДС-УХЛ3 не совместим с DIN-рейками. Монтаж выполняется через отверстия на корпусе на металлическую плиту или раму. Для подключения используйте кабель сечением до 1440 мм2 - слишком маленькое сечение может вызвать нагрев, слишком большое - не войдёт в зажим. Независимый расцепитель питается от сети 230 В переменного тока (AC/220В), поэтому перед монтажом проверьте наличие соответствующего источника питания. Все винтовые соединения должны быть затянуты с соблюдением момента, указанного в руководстве КЭАЗ - недостаточно плотное соединение снижает надёжность и создаёт риск перегрева.

Безопасность и стандарты

Выключатель ВА55-41-344716-400А-690В-АС-НР230В-АС/220В-ДС-УХЛ3 соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2512/20). Электронный расцепитель обеспечивает селективность и точность срабатывания, исключая ложные отключения. Однако из-за степени защиты IP20 устройство нельзя использовать во влажных, запылённых или открытых помещениях без дополнительной защиты в виде корпуса или шкафа.

Преимущества

• Высокая отключающая способность (55 кА) - подходит для сложных промышленных сетей с большими токами КЗ.
• Электронный расцепитель с широким диапазоном настройки - позволяет точно адаптировать защиту под тип нагрузки, включая двигатели.
• Поддержка независимого расцепителя - удобно для интеграции в автоматизированные системы контроля.
• Широкий диапазон рабочих температур - работает даже в условиях северных регионов и неотапливаемых цехах.
• Производитель КЭАЗ - известный российский бренд с долгой историей производства надёжной коммутационной аппаратуры.

Ограничения применения

• Не предназначен для частых включений - свыше 6 раз в час возможен быстрый износ механических компонентов.
• IP20 - не защищён от воды, пыли и брызг; обязательно требуется установка в закрытый шкаф.
• Требуется внешний источник 230 В AC для работы независимого расцепителя - без него функция удалённого отключения не активируется.
• Монтаж только на монтажную плату - невозможно установить на DIN-рейку, что ограничивает применение в стандартных щитах.
• Отсутствие встроенной тепловой защиты - вся защита от перегрузок реализована только через электронный модуль, который требует питания.

Примеры использования

• Защита главного входа в цех с мощными насосами и конвейерами (ток 400 А, напряжение 660 В).
• Отключение питающей линии асинхронного двигателя 315 кВт при аварии - благодаря 55 кА отключающей способности.
• Интеграция в систему АСУ ТП: независимый расцепитель получает команду от PLC при превышении температуры в оборудовании.
• Установка в зимних условиях: на неотапливаемой подстанции в Сибири при температуре –40 C.

Практические советы

• Перед первым включением проверьте настройку тока срабатывания защиты - она должна быть чуть выше максимального рабочего тока нагрузки, но ниже предела 400 А.
• При подключении кабелей сечением более 600 мм2 используйте специальные наконечники - они обеспечивают равномерное давление на контакт.
• Не забудьте подключить питание 230 В AC к клеммам независимого расцепителя - без него он не будет работать, хотя сам выключатель будет функционировать.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно после первого года эксплуатации, когда возможно ослабление.
• Если нужна защита от пыли и влаги - выбирайте корпус IP54/IP65 с подходящим классом, так как этот выключатель ВА55-41-344716-400А-690В-АС-НР230В-АС/220В-ДС-УХЛ3 не имеет такой защиты.
