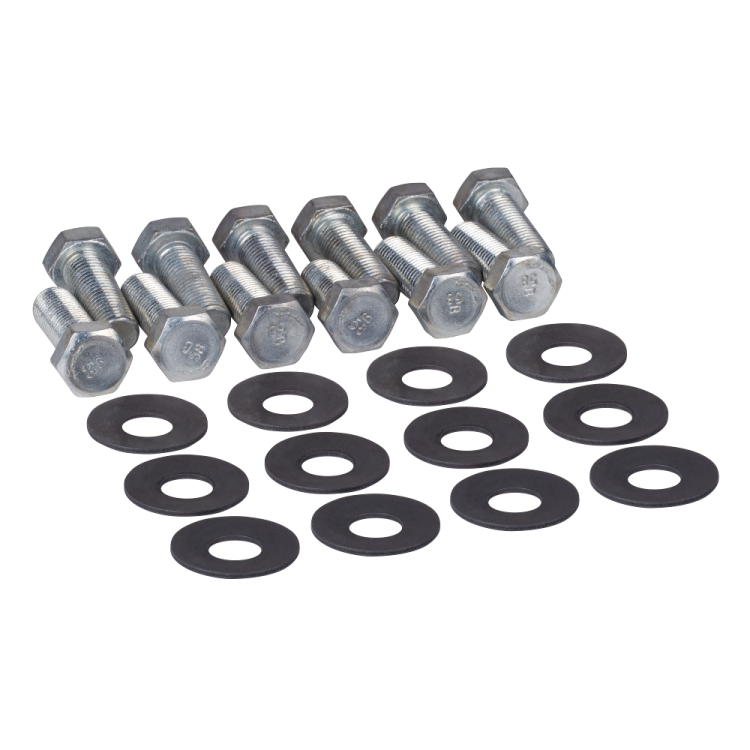

Комплект зажимов ВА50-41 1000А 690В для алюминиевых шин КЭАЗ (Курский электроаппаратный завод) 142810

Комплект зажимов для алюминиевых шин ВА50-41-УХЛ3 от КЭАЗ предназначен для надёжного электрического соединения алюминиевых шин с выводами автоматических выключателей серий ВА52–ВА56. Этот комплект обеспечивает устойчивый контакт при высоких токах до 1000 А и работает в условиях повышенной влажности и перепадов температур благодаря климатическому исполнению УХЛ3.

Назначение и область применения

Комплект зажимов для алюминиевых шин ВА50-41-УХЛ3 используется для подключения алюминиевых шин к силовым выводам автоматических выключателей КЭАЗ серий ВА52, ВА53, ВА55 и ВА56. Применяется в распределительных устройствах низкого напряжения - например, в щитах управления, на производствах, в энергообъектах и объектах ЖКХ. Подходит для систем с переменным и постоянным током до 690 В.

Технические характеристики

• Номинальный ток: 1000 А - способен передавать большие нагрузки без перегрева
• Номинальное напряжение: 690 В - рассчитан на работу в сетях до 690 В AC/DC
• Количество полюсов: 3 - соответствует трёхфазным цепям
• Тип шины: плоская - совместим с прямоугольными алюминиевыми шинами
• Тип подключения: винтовое - позволяет плотно фиксировать шину без сварки или пайки
• Материал контакта: медь - обеспечивает низкое переходное сопротивление и долговечность
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, но не герметична; требует установки внутри закрытых корпусов

Совместимость и монтаж

Комплект зажимов для алюминиевых шин ВА50-41-УХЛ3 совместим только с автоматическими выключателями КЭАЗ серий ВА52, ВА53, ВА55 и ВА56. Для правильного монтажа:

• Используйте только алюминиевые шины с толщиной, соответствующей паспортному размеру контакта
• Затягивайте винты моментом, указанным в руководстве по эксплуатации выключателя - избыточное усилие повредит контактную поверхность
• Перед установкой зачистите поверхность шины от оксидной плёнки - это снижает риск нагрева
• Не используйте комплект вне закрытого щита - степень защиты IP20 не допускает открытую эксплуатацию

Безопасность и стандарты

Комплект зажимов для алюминиевых шин ВА50-41-УХЛ3 внесён в Единый реестр российской радиоэлектронной продукции согласно Постановлению Правительства РФ № 878 от 10.07.2019. Также он включен в Реестр производителей отечественной продукции. Соответствует требованиям ГОСТ Р МЭК 60947-1 и другим нормам для оборудования низкого напряжения.

Преимущества

• Медные контакты обеспечивают минимальное тепловое сопротивление - снижают потери и риск перегрева
• Винтовое соединение позволяет легко заменить шину или провести обслуживание без демонтажа всего модуля
• Климатическое исполнение УХЛ3 делает комплект пригодным для использования в холодных регионах и неотапливаемых помещениях
• Произведён в России - гарантирует соответствие отечественным стандартам и наличие сервисной поддержки

Ограничения применения

• Не применяется для медных шин - материал контакта оптимизирован именно под алюминий
• IP20 не защищает от брызг воды, пыли и внешних воздействий - требуется установка в закрытом щите
• Не предназначена для частых отсоединений - многократная затяжка винтов может деформировать контактную площадку
• Не совместим с выключателями других производителей - даже аналогичных по току

Примеры использования

• Подключение алюминиевой шины к автомату ВА56 в распределительном щите промышленного цеха
• Формирование трёхфазной шинной системы в щитовой комнате жилого комплекса
• Обеспечение коммуникации между группой автоматов ВА53 в системе бесперебойного питания

Практические советы

• При сборке шинной системы проверьте, чтобы все зажимы были одинаково затянуты - разница в моменте вызывает неравномерный нагрев
• Для длительной работы при максимальном токе (1000 А) рекомендуется контролировать температуру контактов термокамерой хотя бы раз в год
• Не смешивайте комплект ВА50-41-УХЛ3 с другими типами зажимов - даже если они кажутся внешне похожими
• Храните комплект в сухом месте - влага может вызвать коррозию на алюминии, что усложнит последующий монтаж
