Выключатель автоматический ВА53-41-330010-1000А-690AC-УХЛ3 | 108187 КЭАЗ

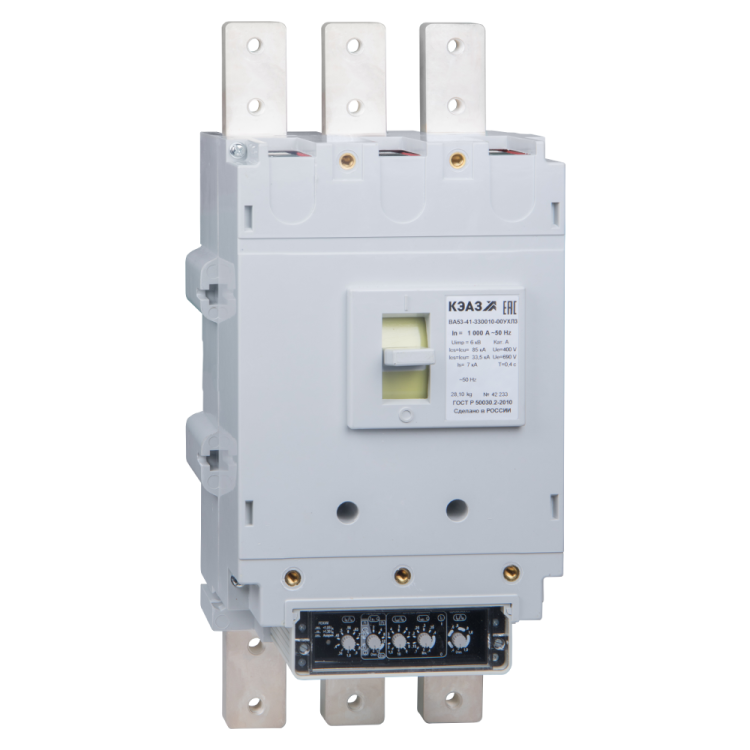

Автоматический выключатель ВА53-41-330010 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на ток 1000 А и напряжение 690 В переменного тока. Предназначен для надёжной защиты оборудования от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений в промышленных сетях. Артикул 108187 соответствует модели ВА53-41-330010, входящей в серию ВА50.

Назначение и область применения

Выключатель ВА53-41-330010 используется в промышленных электросетях переменного тока частотой 50–60 Гц с напряжением до 690 В. Он защищает оборудование от перегрузок и коротких замыканий, обеспечивает безопасное отключение цепей при аварийных ситуациях. Подходит для редких оперативных включений (не более 6 раз в час) и нечастых прямых пусков асинхронных двигателей. Применяется в распределительных щитах, на станках, конвейерах, насосных станциях и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Номинальное напряжение: 690 В AC
• Номинальный ток: 1000 А
• Количество полюсов: 3
• Номинальная отключающая способность: 135 кА - способен гасить самые мощные короткие замыкания
• Тип расцепителя: электронный, на базе микроконтроллера Almega 16L - точная и настраиваемая защита
• Диапазон настройки защиты от перегрузки: 360–1000 А - можно точно адаптировать под нагрузку
• Диапазон регулировки расцепителя КЗ: 85 А - порог срабатывания при коротком замыкании
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - работает при температурах от –50 C до +55 C, устойчив к влаге и перепадам
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и воды
• Максимальное сечение кабеля: 1440 мм2 - позволяет подключать крупные медные шины или многожильные провода
• Тип подключения: винтовое
• Крепление: винтовое
• Способ монтажа: на монтажную плату
• Тип элемента управления: рычажковый - удобное механическое управление
• Вид привода: ручной
• Наличие дугогасительной камеры: 3 - каждая фаза имеет собственную камеру для безопасного гашения дуги
• Количество контактов: 0 - не имеет вспомогательных контактов

Совместимость и монтаж

Выключатель ВА53-41-330010 предназначен для установки на монтажную плиту (панель) с помощью винтового крепления. Для подключения используются винтовые зажимы, совместимые с кабелями до 1440 мм2. Монтаж требует доступа к тыльной стороне панели. Устройство не имеет встроенных вспомогательных контактов - для сигнализации или удалённого управления необходимо использовать внешние модули. Установка допускается только в закрытых помещениях с контролируемой средой, так как степень защиты IP20 не предохраняет от пыли и брызг.

Безопасность и стандарты

Выключатель ВА53-41-330010 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Электронный расцепитель обеспечивает селективную защиту, снижая риск ложных срабатываний. Конструкция с трёхкамерной дугогасительной системой гарантирует безопасное гашение дуги даже при максимальном токе КЗ 135 кА. Устройство внесено в Реестр радиоэлектронной продукции (код РЭ-2513/20).

Преимущества

• Высокая отключающая способность (135 кА) - подходит для сложных промышленных сетей с большими токами КЗ
• Электронный расцепитель с микроконтроллером Almega 16L - точная настройка порогов защиты, возможность диагностики
• Широкий диапазон настройки тока перегрузки (360–1000 А) - легко адаптируется под различные типы нагрузок
• Устойчивость к экстремальным температурам (–50…+55 C) - надёжная работа в холодных и жарких условиях
• Поддержка больших сечений кабелей (до 1440 мм2) - исключает необходимость переходников
• Изделие из серии ВА50 - проверенная технология КЭАЗ с длительным сроком службы

Ограничения применения

• Не предназначен для частых включений - максимум 6 операций в час; для часто коммутируемых цепей требуется другой тип аппарата
• Защита IP20 не обеспечивает герметичность - нельзя применять во влажных, запылённых или открытых площадках
• Отсутствие вспомогательных контактов - для дистанционного контроля состояния нужен внешний комплект
• Требуется монтаж на плату - не подходит для DIN-рейки
• Не рекомендован для защиты чувствительной электроники - только для силовых цепей и двигателей

Примеры использования

• Главный ввод в промышленном цехе с мощными станками
• Щит питания конвейерной линии с несколькими двигателями
• Распределительный пункт на насосной станции с асинхронными двигателями
• Централизованная система управления энергоёмким оборудованием

Практические советы

• При выборе убедитесь, что посадочные отверстия на монтажной плате соответствуют габаритам ВА53-41-330010 - устройство не универсально
• Для кабелей сечением выше 600 мм2 используйте специальные наконечники - они обеспечивают лучший контакт в винтовых зажимах
• Настройку расцепителей выполняйте после сборки всей системы, чтобы избежать ложных срабатываний
• Проверьте температурный режим окружающей среды - при работе на нижней границе (-50 C) возможна задержка реакции расцепителя
• Не применяйте этот выключатель вместо контактора - он не рассчитан на частую коммутацию
• Обязательно проведите тестирование срабатывания при минимальном и максимальном токе перед вводом в эксплуатацию
