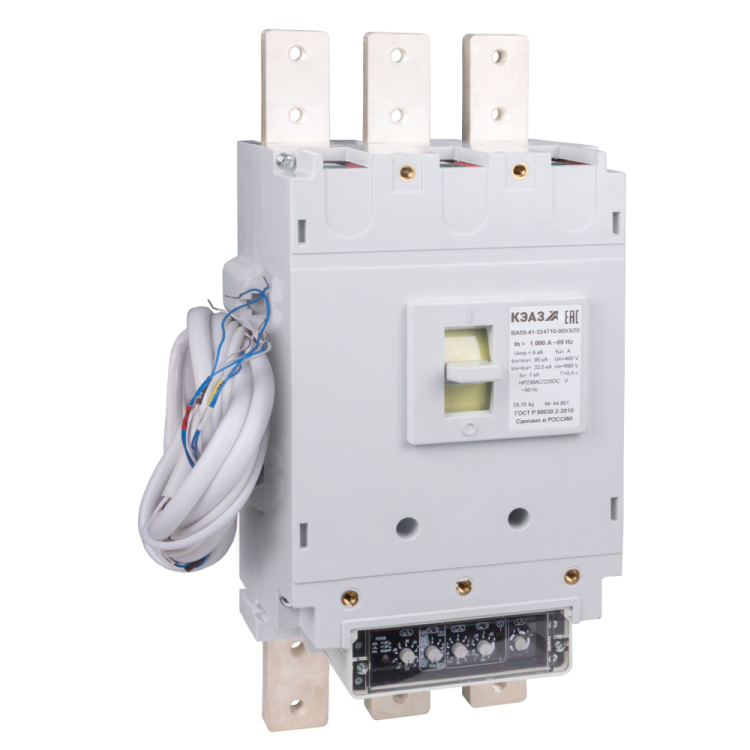

Выключатель автоматический 1000А ВА55-41-334710 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 108214

Автоматический выключатель ВА55-41-334710-1000А-690В AC-НР230В AC/220В DC-УХЛ3 — трёхполюсный силовой аппарат в литом корпусе от КЭАЗ, рассчитанный на ток 1000 А и напряжение до 690 В переменного тока. Предназначен для защиты сетей от перегрузок и коротких замыканий, а также для редких коммутаций в промышленных системах. Артикул 108214 соответствует модели из серии ВА50.

Назначение и область применения

Автоматический выключатель ВА55-41-334710-1000А-690В AC-НР230В AC/220В DC-УХЛ3 используется для защиты электрических цепей переменного тока частотой 50–60 Гц с напряжением до 690 В. Применяется в промышленных установках: распределительных щитах, питающих линиях крупного оборудования, на участках с высокими токами короткого замыкания. Подходит для редких оперативных включений и отключений — не более шести раз в час. Также допускается использование для прямого пуска асинхронных двигателей, когда требуется надёжная защита от перегрузок и КЗ.

Технические характеристики

• Номинальный ток: 1000 А — максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: 690 В AC — предельное рабочее напряжение для переменного тока.
• Отключающая способность: 55 кА — способность безопасно прерывать ток короткого замыкания до этого значения.
• Защита от перегрузки: диапазон настройки 360–1000 А — можно задать порог срабатывания в этом интервале под нагрузку.
• Защита от КЗ: регулируемый порог 55–10 000 А — позволяет точно настроить реакцию на аварийные токи.
• Тип расцепителя: электронный, на базе микроконтроллера Almega 16L — обеспечивает точную и гибкую защиту, отличается от тепловых аналогов.
• Напряжение питания расцепителя: НР230В AC / 220В DC — питание для работы электронного модуля берётся от внешней сети 230 В переменного или 220 В постоянного тока.
• Степень защиты: IP20 — защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды; требует установки в закрытые щиты.
• Климатическое исполнение: УХЛ3 — работает при температурах от –50 до +55 °C, устойчив к влажности и колебаниям температуры в условиях холодного климата.
• Максимальное сечение кабеля: 1440 мм² — поддерживает очень большие медные жилы, что важно для мощных линий.
• Частота: 50/60 Гц — совместим с сетями России, Европы, США и других стран.
• Количество контактов: 7 — три основных полюса, два вспомогательных и два для сигнализации/блокировки.
• Дугогасительная камера: 3 — каждому полюсу соответствует своя камера, обеспечивающая быстрое гашение дуги при отключении.

Совместимость и монтаж

Автоматический выключатель ВА55-41-334710-1000А-690В AC-НР230В AC/220В DC-УХЛ3 имеет стационарное исполнение и монтируется на монтажную плату с помощью винтового крепления. Подключение проводов — винтовое, с зажимами под кабели до 1440 мм². Для работы электронного расцепителя необходимо подвести напряжение 230 В AC или 220 В DC на вход НР. Без этого расцепитель не будет функционировать, даже если основной ток проходит через полюсы. Монтаж возможен только в горизонтальном положении, согласно требованиям производителя. Не предназначен для установки в открытых помещениях или местах с повышенной запылённостью из-за степени защиты IP20.

Безопасность и стандарты

Автоматический выключатель ВА55-41-334710-1000А-690В AC-НР230В AC/220В DC-УХЛ3 соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Внесён в Реестр средств измерений под кодом РЭ-2512/20. Соответствие нормам гарантирует соответствие требованиям безопасности при использовании в промышленных энергообъектах. Электронный расцепитель обеспечивает селективность и точность срабатывания, снижает риск ложных отключений.

Преимущества

• Высокая отключающая способность (55 кА) — подходит для сложных сетей с большими токами КЗ.
• Широкий диапазон настройки защиты — возможность адаптировать параметры под конкретную нагрузку, включая двигатели и преобразователи.
• Электронный расцепитель — точнее, чем термомагнитные, даёт возможность программирования времятоковых характеристик.
• Поддержка больших сечений кабелей — исключает необходимость переходников при подключении мощных линий.
• Климатическое исполнение УХЛ3 — надёжная работа в суровых условиях, включая холодные склады и открытые площадки с укрытием.

Ограничения применения

• Не применяется в цепях постоянного тока выше 220 В — расцепитель не рассчитан на другие уровни DC.
• IP20 не допускает установку вне герметичных щитов — нельзя использовать в сырых, пыльных или наружных условиях без дополнительной защиты.
• Только стационарный монтаж — не предусматривается перемещение или установка на DIN-рейку.
• Обязательно наличие внешнего питания 230 В AC / 220 В DC для расцепителя — без него устройство не сможет отключать при перегрузке, хотя механически остаётся работоспособным.
• Не рекомендовано частое включение/отключение — более 6 раз в час может снизить срок службы контактной системы.

Примеры использования

• Главный ввод в промышленном цехе с мощными станками и конвейерами.
• Щитовая на подстанции 6(10)/0,4 кВ для защиты секционного выключателя.
• Цепь питания частотного преобразователя с асинхронным двигателем мощностью 500 кВт.
• Распределительный пункт на нефтегазовом объекте в условиях северного климата.

Практические советы

• При монтаже проверьте, чтобы сечение кабеля не превышало 1440 мм² — иначе невозможно плотно затянуть зажимы.
• Обязательно подключите питание на НР230В AC / 220В DC перед первым включением — без него защита не активируется.
• Избегайте установки рядом с источниками сильных помех (частотники, сварочные аппараты), так как это может влиять на работу электронного расцепителя.
• При настройке токов перегрузки и КЗ используйте диаграммы нагрузки — выбирайте значения с запасом, но не выходящие за границы 360–1000 А и 55–10 000 А соответственно.
• Для обслуживания отключите все цепи и убедитесь, что питание на НР снято — даже при отключенном основном токе внутренние компоненты могут находиться под напряжением.
