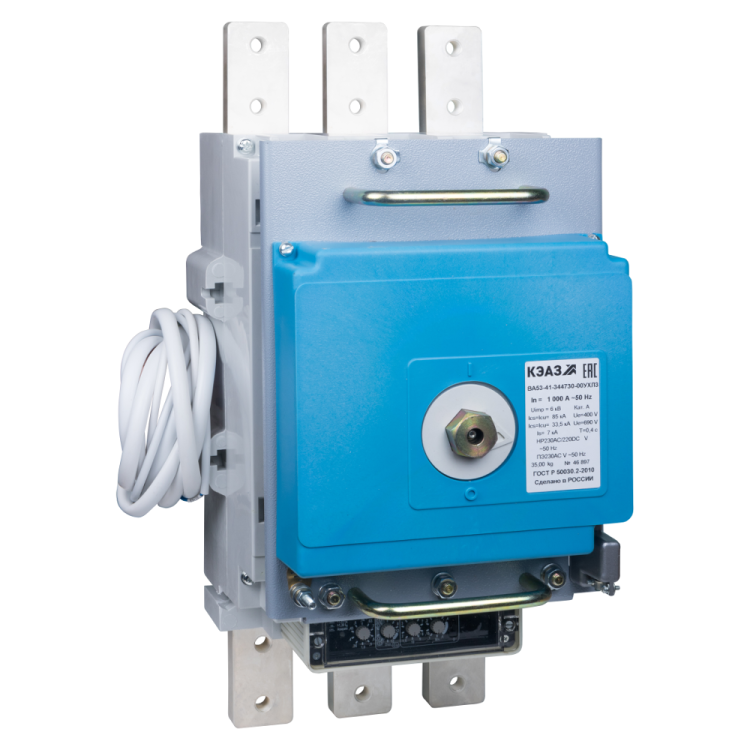

Выключатель автоматический 1000А ВА53-41-344730 УХЛ3 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 108265

Автоматический выключатель ВА53-41-344730-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе с номинальным током 1000 А, предназначен для надёжной защиты и редкого коммутационного управления мощными цепями переменного тока до 690 В. Устройство применяется в промышленных системах с высокими требованиями к отказоустойчивости и защите от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель ВА53-41-344730-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 используется для:

• защиты электрических цепей от перегрузок и коротких замыканий;
• редкого включения и отключения нагрузки (не более 6 раз в час);
• прямого пуска асинхронных двигателей средней и большой мощности;
• управления силовыми цепями в промышленном оборудовании: станках, конвейерах, насосных станциях, компрессорах, энергоустановках.

Подходит для установки в распределительных щитах, подстанциях и технологических линиях с высокими токовыми нагрузками. Применяется там, где требуется точная настройка защиты и устойчивость к внешним воздействиям.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 1000 А
• Количество полюсов: 3
• Отключающая способность: 135 кА - обеспечивает безопасное отключение даже при самых серьёзных аварийных токах
• Частота: 50 / 60 Гц
• Тип расцепителя: электронный, на базе микроконтроллера Almega 16L - позволяет точно настраивать пороги срабатывания
• Диапазон настройки защиты от перегрузки: 360–1000 А - гибкая адаптация под конкретную нагрузку
• Диапазон регулировки расцепителя КЗ: 85 А - определяет чувствительность к сверхтокам
• Напряжение цепи управления: 230 В AC
• Дополнительный расцепитель: НР230AC/220DC - независимый, работает от постоянного или переменного тока, позволяет удалённо отключить выключатель
• Моторный привод: да, электромагнитный - обеспечивает дистанционное управление
• Максимальное сечение кабеля: 1440 мм2 - поддерживает крупные медные шины и многожильные провода
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от –50 C до +55 C, в условиях повышенной влажности и колебаний температуры
• Количество переключающих контактов: 6 - позволяет использовать для сигнализации и контроля состояния
• Способ монтажа: на монтажную плату
• Тип подключения: винтовое
• Крепление: винтовое
• Тип элемента управления: ручка-переключатель
• Наличие дугогасительной камеры: 3 - каждому полюсу соответствует отдельная камера, повышает долговечность и безопасность

Совместимость и монтаж

Выключатель ВА53-41-344730-1000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 устанавливается исключительно на монтажную плиту. Для правильного монтажа необходимо:

• обеспечить жёсткую фиксацию на металлической поверхности с соблюдением требуемых моментов затяжки винтов;
• использовать кабель или шину с сечением до 1440 мм2 - большие сечения не подходят;
• подключить цепь управления (230 В AC или 220 V DC) к клеммам дополнительного расцепителя НР230AC/220DC для функции дистанционного отключения;
• при использовании моторного привода - проверить соответствие напряжения питания привода (230 В AC).

Не рекомендуется монтаж в закрытых ящиках без принудительной вентиляции - возможен перегрев при длительной работе на пределе тока.

Безопасность и стандарты

• Соответствует ГОСТ Р 50030.2 и ТУ 3422-038-05758109-2007
• Внесён в Реестр средств измерений РФ под номером РЭ-2513/20
• Имеет сертификаты на применение в промышленных объектах России и стран СНГ
• Защита от случайного прикосновения - класс защиты IP20, что соответствует требованиям для внутренних установок

Преимущества

• Электронный расцепитель Almega 16L обеспечивает точную и стабильную защиту, снижает количество ложных срабатываний
• Широкий диапазон настройки тока перегрузки (360–1000 А) позволяет адаптировать устройство под различные типы нагрузок
• Независимый расцепитель НР230AC/220DC даёт возможность удалённого отключения через PLC, кнопочные посты или системы безопасности
• Моторный привод позволяет интегрировать выключатель в автоматизированные системы управления
• Климатическое исполнение УХЛ3 делает его пригодным для работы в суровых условиях - холодные склады, открытые площадки, северные регионы
• Высокая отключающая способность (135 кА) гарантирует сохранность оборудования даже при тяжёлых авариях

Ограничения применения

• Не предназначен для частого включения/выключения - максимум 6 операций в час; для частых циклов используйте контакторы
• IP20 не обеспечивает защиту от пыли и брызг - нельзя устанавливать во влажных, пыльных или наружных помещениях без дополнительной оболочки
• Требуется стационарная установка на монтажную плату - не подлежит модульной установке в DIN-рейку
• Не имеет встроенной защиты от потери фазы или обратного тока - такие функции должны реализовываться внешними устройствами
• При температурах ниже –50 C и выше +55 C возможны сбои в работе электронного расцепителя - необходима термостатическая защита окружающей среды

Примеры использования

• Щиты главного распределения на заводе с мощностью до 1 МВт
• Защита основного двигателя прокатного стана (1000 А, 690 В)
• Контроль и отключение питание насосной группы в водопроводной станции
• Цепи питания печей, индукционных нагревателей, сварочных комплексов
• Системы резервирования энергии - отключение при сбоях по сигналу от контроллера

Практические советы

• При выборе кабеля - убедитесь, что сечение не превышает 1440 мм2, иначе невозможно качественно зажать контакт
• Настройку расцепителей выполняйте после запуска оборудования, под нагрузкой - используйте тестовые импульсы тока
• Проверьте полярность при подключении НР230AC/220DC - для постоянного тока важно соблюсти "+" и "-"
• При эксплуатации в условиях низких температур - перед первым включением прогрейте устройство до +5 C
• Регулярно осматривайте винтовые клеммы - ослабление контакта вызывает перегрев при токе 1000 А
• Для дистанционного управления - подключите НР230AC/220DC к системе SCADA или пульту аварийного отключения
