Выключатель автоматический 1600А ВА53-43-341850 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 230614

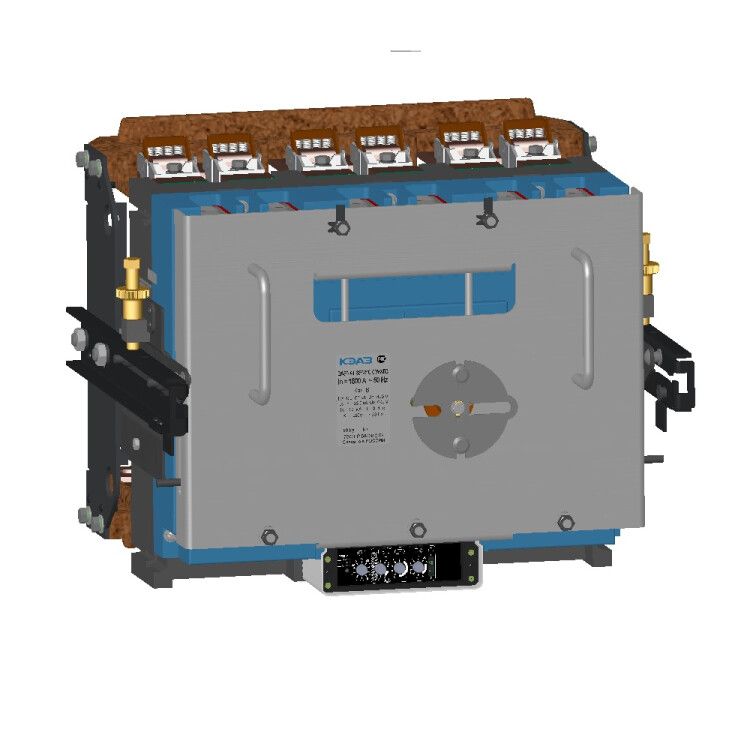

Автоматический выключатель ВА53-43-341850-1600А-690AC-НР230AC/220DC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на ток 1600 А и напряжение 690 В переменного тока. Он предназначен для надёжной защиты оборудования от перегрузок и коротких замыканий, а также для редких операций включения-отключения в промышленных сетях. Артикул 230614 соответствует модели из серии ВА50.

Назначение и область применения

Автоматический выключатель ВА53-43-341850-1600А-690AC-НР230AC/220DC-УХЛ3 используется для защиты электрических цепей переменного тока частотой 50–60 Гц с напряжением до 690 В. Применяется в системах с высокими токами короткого замыкания - например, на вводах распределительных устройств, узлах питания крупных станков, конвейеров, насосных станций и других мощных потребителей. Подходит для редких (не более 6 раз в час) ручных включений и отключений, а также для прямого пуска асинхронных двигателей. Не предназначен для частого коммутирования.

Технические характеристики

• Номинальный ток: 1600 А - максимальный постоянный ток, который выключатель может проводить без повреждений.
• Номинальное напряжение: 690 В AC - предельное рабочее напряжение сети переменного тока.
• Отключающая способность: 135 кА - максимальный ток короткого замыкания, который выключатель способен безопасно отключить.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: Электронный - на основе микроконтроллера Atmega 16L, обеспечивает точную и гибкую настройку защиты.
• Настройка защиты от перегрузки: 576–1600 А - можно задать порог срабатывания в этом диапазоне под конкретную нагрузку.
• Настройка защиты от КЗ: 85 А - минимальный порог срабатывания быстродействующего магнитного расцепления.
• Напряжение питания расцепителя: НР230AC/220DC - питание электронного модуля осуществляется от сети 230 В переменного или 220 В постоянного тока.
• Степень защиты: IP20 - защита от доступа пальцев и предметов >12 мм, но не от пыли и воды; требует установки в закрытые щиты.
• Климатическое исполнение: УХЛ3 - работает при температурах от –50 C до +55 C, устойчив к влажности и колебаниям температуры в условиях холодного климата.
• Максимальное сечение кабеля: 2400 мм2 - позволяет подключать массивные медные шины или многожильные кабели.
• Частота: 50/60 Гц - совместим с сетями России, Европы и США.
• Дугогасительная камера: 3 единицы - одна на каждый полюс, эффективно гасит дугу при отключении больших токов.
• Тип подключения: Винтовое - надёжное механическое соединение с зажимами на входе и выходе.
• Способ монтажа: Монтажная плата - крепится болтами к жёсткой поверхности, не является DIN-рейкой.
• Крепление: Винтовое - требуется фиксация через отверстия в основании аппарата.
• Тип привода: Ручной дистанционный - управление происходит рычагом вручную, возможна внешняя блокировка или дистанционное отключение через независимый расцепитель.
• Тип дополнительного расцепителя: Независимый - позволяет удалённо отключить выключатель по сигналу (например, от системы безопасности или АСУ ТП).

Совместимость и монтаж

Автоматический выключатель ВА53-43-341850-1600А-690AC-НР230AC/220DC-УХЛ3 имеет выдвижную конструкцию - после отключения он может быть перемещён в положение “извлечено” для обслуживания без демонтажа всей системы. Для монтажа необходима прочная металлическая плита с отверстиями под крепёж. Обязательно соблюдайте посадочные размеры и момент затяжки винтов - перетягивание может повредить контактные группы. Питание электронного расцепителя (НР230AC/220DC) должно быть подведено отдельными проводами, согласно схеме в руководстве. Не допускается использование в щитах с открытой передней панелью из-за низкой степени защиты IP20.

Безопасность и стандарты

Автоматический выключатель ВА53-43-341850-1600А-690AC-НР230AC/220DC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Внесён в Реестр средств измерений под номером РЭ-2520/20. Конструкция обеспечивает классическую двухступенчатую защиту: тепловую - против длительных перегрузок, магнитную - против сверхтоков КЗ. Все материалы соответствуют нормам пожаробезопасности и не поддерживают горение.

Преимущества

• Высокая отключающая способность (135 кА) - подходит для сложных промышленных объектов с большими токами КЗ.
• Электронный расцепитель с широким диапазоном настройки - позволяет точно адаптировать защиту под тип нагрузки, снижая риск ложных срабатываний.
• Выдвижная конструкция - упрощает техническое обслуживание и замену без отключения всего щита.
• Поддержка независимого расцепителя - даёт возможность интеграции в автоматизированные системы контроля.
• Широкий диапазон рабочих температур - надёжно функционирует даже в неотапливаемых помещениях зимой.
• Совместимость с кабелями до 2400 мм2 - исключает необходимость переходников при подключении шинопроводов.

Ограничения применения

• Не применяется в средах с повышенной запылённостью, влагой или химически активными веществами - степень защиты IP20 не обеспечивает герметичность.
• Не рекомендован для частого коммутирования (более 6 раз в час) - это сокращает срок службы механизма и контактов.
• Требуется внешнее питание для работы электронного расцепителя - без него защита от перегрузки не будет работать (только магнитная защита сохраняется).
• Не монтируется на DIN-рейку - нужна специальная монтажная плита, что усложняет установку в стандартные щитовые шкафы.
• Не предназначен для постоянного тока выше 220 В - хотя есть вариант питания НР220DC, сам выключатель рассчитан только на переменный ток.

Примеры использования

• Главный ввод в распределительном пункте промышленного цеха с мощностью 1 МВт и более.
• Защита питающей линии к конвейерной ленте с асинхронным двигателем 1000 кВт.
• Щитовая система на судостроительном заводе - благодаря исполнению УХЛ3 выдерживает суровые климатические условия.
• Централизованная система управления энергоносителями, где требуется дистанционное отключение через независимый расцепитель.

Практические советы

• Перед первым включением проверьте настройки расцепителя - убедитесь, что порог перегрузки установлен ближе к фактической нагрузке, но ниже 1600 А.
• Используйте только качественные медные кабели с сечением ≤2400 мм2 - алюминий не рекомендуется из-за различий в коэффициентах расширения.
• При монтаже на плату используйте шайбы и контргайки - вибрация оборудования может ослабить винты.
• Обеспечьте доступ к рычагу управления - он должен быть легко видим и доступен для экстренного отключения.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами и частыми пусками.
• Для интеграции в АСУ ТП подключите независимый расцепитель к контроллеру через оптопару - это повысит помехоустойчивость сигнала.
