Выключатель автоматический ВА55-43-340010-1600А-690AC-УХЛ3 | 108250 КЭАЗ

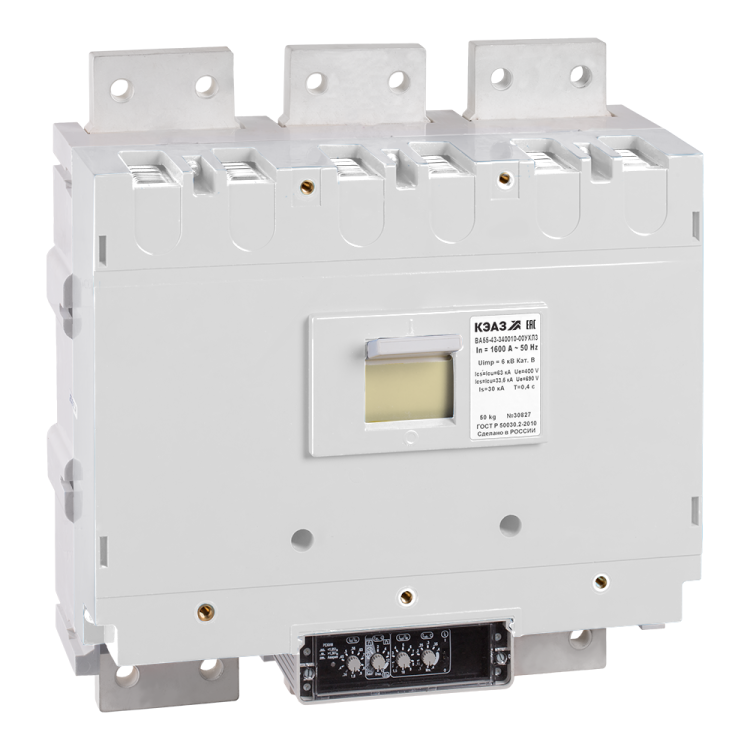

Автоматический выключатель ВА55-43-340010-1600А-690В-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и током до 1600 А. Он обеспечивает надёжную защиту оборудования от перегрузок и коротких замыканий, подходит для промышленных объектов с высокими требованиями к надёжности и устойчивости к экстремальным температурам.

Назначение и область применения

Выключатель ВА55-43-340010-1600А-690В-УХЛ3 предназначен для редких оперативных включений и отключений электрических цепей - не более шести раз в час. Его основная задача - защита оборудования от перегрузок и коротких замыканий. Также он допускает нечастые прямые пуски асинхронных двигателей. Применяется в промышленных системах: распределительных щитах, на станках, конвейерах, в насосных и компрессорных установках, где требуется высокая коммутационная способность и стабильная работа в сложных условиях.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Номинальный ток: 1600 А
• Номинальная отключающая способность: 80 кА - способен безопасно отключить даже самые мощные короткие замыкания
• Количество полюсов: 3
• Род тока: переменный (AC), частотой 50/60 Гц
• Тип расцепителя: электронный, на базе микроконтроллера Atmega 16L - позволяет точно настраивать пороги срабатывания
• Диапазон регулировки срабатывания по току короткого замыкания: 63 А - минимальный порог, ниже которого защита не активируется
• Климатическое исполнение: УХЛ3 - работает при температурах от -50 C до +55 C, подходит для холодных и сырых помещений
• Степень защиты: IP20 - защищён от доступа пальцев и предметов больше 12 мм, но не герметичен
• Подключение силовой цепи: винтовое, с возможностью подключения кабелей сечением до 2400 мм2
• Тип привода: ручной, рычажковый управляемый механизм
• Конструкция: стационарное исполнение, монтаж на монтажную плату через винты
• Наличие дугогасительной камеры: 3 - каждому полюсу соответствует своя камера для гашения дуги

Совместимость и монтаж

Выключатель ВА55-43-340010-1600А-690В-УХЛ3 устанавливается исключительно на монтажную плиту с помощью винтового крепления. Подходит для сборки в силовые щиты и панели промышленного типа. Для подключения используются медные кабели сечением до 2400 мм2 - важно соблюдать рекомендованное усилие затяжки винтов, чтобы избежать повреждения контактных поверхностей. Отсутствие вспомогательных контактов означает, что сигналы удалённого контроля или блокировки требуют внешних решений. Монтаж должен выполняться в соответствии с ГОСТ Р 50030.2.

Безопасность и стандарты

Выключатель ВА55-43-340010-1600А-690В-УХЛ3 сертифицирован по ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Соответствует требованиям безопасности для промышленного оборудования. Номер в реестре радиоэлектронной продукции - РЭ-2511/20. Электронный расцепитель обеспечивает точную и быструю реакцию на аварийные режимы, снижая риск возгорания и повреждения кабельной сети.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для крупных промышленных объектов с большими токами КЗ
• Электронный расцепитель с микроконтроллером - точнее, чем тепловые аналоги; позволяет настроить чувствительность
• Широкий диапазон рабочих температур (-50…+55 C) - надёжна в суровых климатических зонах
• Компактная литая конструкция - прочная, устойчивая к механическим воздействиям и вибрациям
• Поддержка больших сечений кабелей (до 2400 мм2) - удобно для мощных линий без переходников

Ограничения применения

• Не предназначен для частых включений - более 6 раз в час может снизить срок службы контактов
• IP20 не обеспечивает защиту от воды и пыли - нельзя использовать во влажных или запылённых средах без дополнительной оболочки
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционную сигнализацию состояния без внешней аппаратуры
• Только стационарный монтаж - не подлежит установке на DIN-рейку
• Минимальный порог срабатывания по КЗ - 63 А - не подходит для защиты маломощных цепей

Примеры использования

• Защита главного ввода в промышленном цехе с мощными двигателями
• Распределительный щит на холодильной установке в северных регионах
• Щит питания конвейерной линии с несколькими асинхронными двигателями
• Система энергообеспечения насосной станции с высокими пусковыми токами

Практические советы

• При выборе проверьте соответствие сечения кабеля - 2400 мм2 требует правильного подбора наконечников и качественной затяжки
• Из-за отсутствия вспомогательных контактов используйте внешние реле или модули для передачи сигнала в систему управления
• Для работы в условиях низких температур (ниже -30 C) предварительно прогревайте устройство перед первым включением
• Не применяйте этот выключатель в качестве обычного рубильника - он не рассчитан на частую коммутацию
• Проверяйте целостность дугогасительных камер при каждом техобслуживании - повреждение снижает безопасность
• При замене всегда используйте оригинальные комплектующие - совместимость гарантируется только для изделий КЭАЗ серии ВА50
