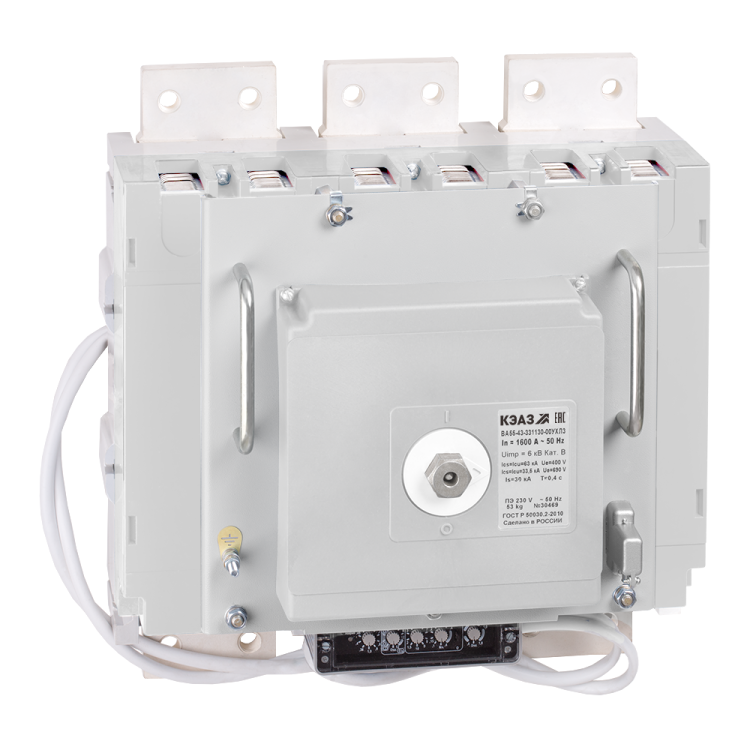

Выключатель автоматический 2000А ВА55-43-334730 УХЛ3 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 108117

Автоматический выключатель ВА55-43-334730 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе на 2000 А, предназначен для защиты мощных электрических сетей от перегрузок и коротких замыканий. Применяется в промышленных установках с высокими токами, где требуется надёжное отключение и управление через внешний сигнал. Артикул 108117 соответствует модели с электронным расцепителем и напряжением управления 230 В AC.

Назначение и область применения

Выключатель ВА55-43-334730 используется для коммутации и защиты электрических цепей переменного тока с частотой 50–60 Гц и напряжением до 690 В. Подходит для нечастых операций включения и отключения - до шести раз в час. Обеспечивает защиту оборудования от перегрузок и коротких замыканий, а также позволяет выполнять нечастые прямые пуски асинхронных двигателей. Применяется в распределительных щитах крупных предприятий, на производствах с мощными нагрузками: металлургических линиях, насосных станциях, системах конвейеров и компрессорных установках.

Технические характеристики

• Номинальный ток: 2000 А - способен длительно проводить ток такой величины без перегрева.
• Номинальное напряжение: 690 В AC - работает в сетях до этой величины; допускается управление цепью при 230 В AC / 220 В DC.
• Отключающая способность: 80 кА - способен безопасно отключить сверхтоки до этого значения, что важно для зон с высокой короткозамкнутой мощностью.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: Электронный на основе микроконтроллера Atmega 16L - обеспечивает точную и настраиваемую защиту по току, отличается устойчивостью к помехам.
• Диапазон регулировки КЗ: 63 А - минимальный порог срабатывания по току короткого замыкания; выше этого значения расцепитель активируется немедленно.
• Напряжение цепи управления: 230 В AC - для работы независимого расцепителя и других функций управления требуется источник именно такого напряжения.
• Максимальное сечение кабеля: 2400 мм2 - позволяет подключать массивные медные жилы, типичные для главных вводов.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки в закрытых щитах.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температурах от –50 C до +55 C, подходит для холодных помещений и открытых площадок с защитой от осадков.
• Частота: 50/60 Гц - совместим с сетями России, Европы и США.
• Количество вспомогательных контактов: 2 - используются для сигнализации состояния (включен/выключен) или передачи команд в системы автоматизации.
• Тип подключения: Винтовое - надёжное механическое соединение, требует правильного момента затяжки.
• Способ монтажа: Монтажная плата - устанавливается на специальные платформы или рамы внутри щита, не является DIN-рейкой.
• Крепление: Винтовое - фиксируется болтами к основанию, исключает случайное смещение.
• Дугогасительная камера: 3 - одна на каждый полюс, обеспечивает гашение дуги при отключении больших токов.

Совместимость и монтаж

Выключатель ВА55-43-334730 не устанавливается на стандартную DIN-рейку. Он предназначен для монтажа на металлическую плиту или раму с предварительно просверленными отверстиями. Для подключения силовых кабелей используйте жилы сечением до 2400 мм2 - применяйте наконечники типа НШВИ или НШКИ для лучшего контакта. Цепь управления должна питаться от источника 230 В AC - подключение к другому напряжению (например, 110 В или постоянному току) вызовет отказ независимого расцепителя. Вспомогательные контакты можно использовать для индикации положения аппарата или подключения к системам SCADA. Перед первым запуском проверьте соответствие настроек расцепителя - они заведомо установлены на минимальный порог 63 А.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Произведён в соответствии с международными нормами для устройств класса IEC 60947-2. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2511/20). Конструкция обеспечивает безопасную работу даже при аварийном отключении токов до 80 кА благодаря трёхкамерной дугогасительной системе. Все материалы корпуса устойчивы к термическим воздействиям и не поддерживают горение.

Преимущества

• Электронный расцепитель на микроконтроллере Atmega 16L обеспечивает высокую точность срабатывания и устойчивость к импульсным помехам.
• Высокая отключающая способность (80 кА) делает аппарат подходящим для объектов с большой короткозамкнутой мощностью - например, рядом с трансформаторными подстанциями.
• Поддержка большого сечения кабеля (2400 мм2) снижает необходимость в переходниках и уменьшает контактные потери.
• Климатическое исполнение УХЛ3 позволяет применять выключатель в условиях сурового климата без дополнительного обогрева.
• Наличие двух вспомогательных контактов упрощает интеграцию в системы автоматизации и контроля.

Ограничения применения

• Не предназначен для частых включений - более 6 раз в час может привести к перегреву механизмов и снижению срока службы.
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать вне закрытых щитов или в сырых помещениях без дополнительной защиты.
• Цепь управления требует строго 230 В AC - использование 220 В DC или других значений сделает независимый расцепитель нефункциональным.
• Отсутствует возможность регулировки порога перегрузки - только фиксированный порог КЗ на 63 А; для других режимов потребуется другой тип расцепителя.
• Монтаж на монтажную плату требует подготовки места - невозможно установить на стандартную рейку, как многие другие автоматы.

Примеры использования

• Главный входной автомат в промышленном цехе с мощностью 1,5 МВт и несколькими двигателями по 400 кВт.
• Защита питания конвейерной линии на пищевом производстве, где возможны кратковременные перегрузки при старте.
• Щитовая на тепловой электростанции, где необходимо гарантированное отключение при КЗ с током до 80 кА.
• Система управления насосной станцией с тремя асинхронными двигателями, запускаемыми вручную не чаще 6 раз в день.

Практические советы

• При подключении кабелей сечением >1500 мм2 обязательно используйте наконечники - это предотвращает деформацию винтов и плохой контакт.
• Проверяйте момент затяжки винтов согласно руководству КЭАЗ - недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает резьбу.
• Если вы используете независимый расцепитель, убедитесь, что источник 230 В AC надёжен - потеря питания управления приведёт к невозможности дистанционного отключения.
• Для обслуживания отключите питание всей цепи - хотя аппарат имеет визуальное отделение, он не создаёт воздушного зазора, как рубильник.
• При замене устройства сохраняйте схему 334730 - она определяет расположение контактов и совместимость с другими компонентами.
