Выключатель автоматический 2000А ВА55-43-344710 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 108205

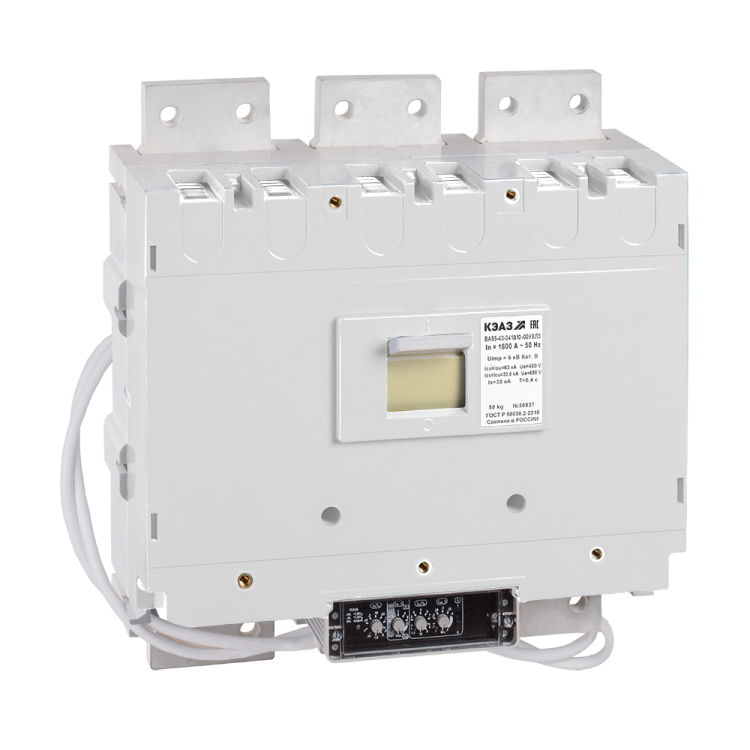

Автоматический выключатель ВА55-43-344710 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе с номинальным током 2000 А и отключающей способностью 80 кА. Предназначен для защиты мощных электрических сетей переменного тока от перегрузок и коротких замыканий, применяется в промышленных распределительных щитах, на входе в крупные потребители, таких как насосные станции, компрессоры, конвейерные системы.

Назначение и область применения

Выключатель ВА55-43-344710 предназначен для редких оперативных включений и отключений электрических цепей - не более шести раз в час. Он защищает оборудование от сверхтоков: как длительных перегрузок, так и аварийных коротких замыканий. Также допускается использование для нечастого прямого пуска асинхронных двигателей. Применяется в промышленных системах питания: энергообъектах, металлургии, химической промышленности, на объектах с высокой плотностью нагрузки. Подходит для установки в распределительных пунктах, где требуется надёжная защита цепей с токами выше 1000 А.

Технические характеристики

• Номинальный ток: 2000 А - позволяет коммутировать и защищать мощные линии без необходимости уменьшения сечения кабеля.
• Номинальное напряжение: 690 В AC - работает в сетях среднего класса напряжения, включая промышленные 400–690 В.
• Отключающая способность: 80 кА - обеспечивает безопасное отключение даже при самых серьёзных КЗ, типичных для больших подстанций.
• Количество полюсов: 3 - соответствует трёхфазным системам переменного тока.
• Тип расцепителя: электронный на основе микроконтроллера Atmega 16L - точная и гибкая защита, возможность настройки порогов срабатывания.
• Диапазон регулировки тока КЗ: 63 А - минимальный порог чувствительности, что даёт возможность использовать устройство в цепях с малыми токами КЗ, например, на удалённых участках сети.
• Напряжение расцепителя: 230 В AC / 220 В DC - питание электронного модуля возможно от постоянного или переменного тока, повышает универсальность.
• Максимальное сечение кабеля: 2400 мм2 - совместим с массивными медными жилами, используемыми в главных вводах зданий и промышленных объектах.
• Частота: 50/60 Гц - адаптирован для работы в любых регионах мира.
• Диапазон рабочих температур: от –50 C до +55 C - функционирует в экстремальных условиях, включая холодные районы России и нагреваемые помещения.
• Степень защиты IP20: предохраняет от доступа пальцев и предметов >12 мм, но не защищена от воды и пыли - требует установки внутри закрытых щитов.
• Тип подключения: винтовое - надёжное соединение, требует правильного момента затяжки.
• Крепление: винтовое - фиксируется болтами на монтажной плате или раме.
• Способ монтажа: монтажная плата - не является DIN-рейкой; нужна специальная опора или панель.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в умеренно-холодном климате с повышенной влажностью, согласно ГОСТ 15150.

Совместимость и монтаж

Выключатель ВА55-43-344710 не устанавливается на стандартную DIN-рейку. Для монтажа необходима металлическая или прочная пластиковая монтажная плата с отверстиями под крепёж. Все три полюса имеют одинаковый винтовой контакт - можно подключить одновременно три фазы. Максимальное сечение проводника - 2400 мм2, поэтому необходимо применять многожильные кабели с подходящими наконечниками. Электронный расцепитель требует подачи напряжения 230 В AC или 220 В DC - источник питания должен быть подведён отдельно, через клеммы, указанные в схеме 344710. Перед первым запуском проверьте соответствие настроек расцепителя режиму вашей сети.

Безопасность и стандарты

Автоматический выключатель ВА55-43-344710 сертифицирован по ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Соответствует требованиям безопасности для оборудования категории IEC 60947-2. Внесён в Реестр средств измерений РФ под номером РЭ-2511/20. Конструкция имеет внутреннюю дугогасительную камеру, обеспечивающую безопасное гашение дуги при отключении токов до 80 кА. Отказ от механического теплового расцепителя снижает риск ложных срабатываний при колебаниях температуры окружающей среды.

Преимущества

• Высокая отключающая способность (80 кА) делает его одним из немногих решений для централизованной защиты крупных промышленных объектов.
• Электронный расцепитель с микроконтроллером Atmega 16L обеспечивает точную и программируемую защиту - возможна настройка времени задержки и порога срабатывания.
• Широкий диапазон рабочих температур (-50…+55 C) позволяет использовать в суровых климатических условиях без дополнительного обогрева.
• Поддержка двух видов питания расцепителя (AC/DC) увеличивает гибкость при проектировании систем управления.
• Интегрированная дугогасительная камера гарантирует долговечность и отказоустойчивость даже после нескольких отключений при КЗ.

Ограничения применения

• Не предназначен для частых включений - максимум 6 раз в час. Частое управление вызывает быстрый износ механизмов.
• IP20 не допускает установку вне герметичных щитов - нельзя использовать во влажных, пыльных или открытых площадках.
• Требуется внешнее питание для электронного расцепителя - без него устройство будет работать только как механический рубильник без защиты.
• Отсутствие возможности установки на DIN-рейку усложняет замену в существующих щитах, спроектированных под стандартные автоматы.
• Не рекомендован для защиты цепей с импульсными нагрузками (например, частотники, UPS) без предварительной проверки формы тока.

Примеры использования

• Главный ввод в промышленный цех с суммарной нагрузкой около 1500–1800 кВт.
• Защита питающих линий к большим насосным станциям водоснабжения или канализационным комплексам.
• Щиты питания технологических линий на заводе по производству стали или бетона.
• Централизованная защита группы асинхронных двигателей мощностью более 100 кВт каждый.

Практические советы

• Обязательно соблюдайте момент затяжки винтовых клемм - указан в руководстве КЭАЗ. Пере- или недотянутые контакты вызывают перегрев.
• Проверьте наличие и качество подключения питания к расцепителю перед включением устройства - без него защита не активируется.
• При использовании в холодных районах убедитесь, что щит находится в помещении с температурой выше –50 C - ниже этого значения работа невозможна.
• Для обслуживания и диагностики используйте программатор, совместимый с расцепителем на Atmega 16L - он позволит считывать журнал событий и менять параметры.
• При замене старого автомата учтите габариты ВА55-43-344710 - он значительно больше обычных DIN-устройств, требует свободного места вокруг.
