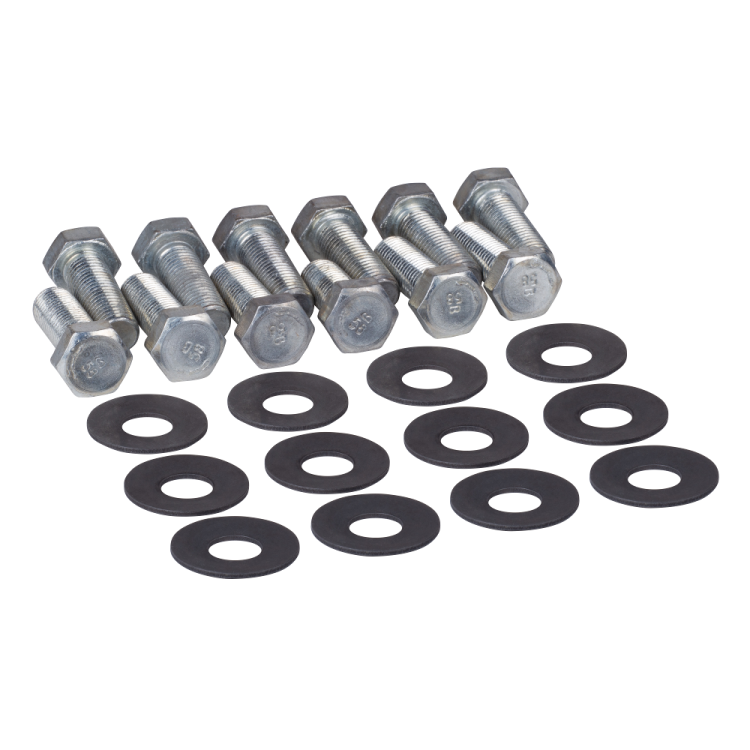

Комплект зажимов ВА50-43 2000А 3п 690В УХЛ3 КЭАЗ (Курский электроаппаратный завод) 143590

Комплект зажимов для алюминиевых шин ВА50-43-2000А-УХЛ3 от КЭАЗ предназначен для надёжного электрического соединения алюминиевой плоской шины с выводами автоматических выключателей серий ВА52–ВА56. Этот компонент обеспечивает передачу тока до 2000 А в распределительных устройствах промышленного типа.

Назначение и область применения

Комплект зажимов для алюминиевых шин ВА50-43-2000А-УХЛ3 используется для подключения алюминиевых шин к силовым выводам автоматических выключателей КЭАЗ серий ВА52, ВА53, ВА55 и ВА56. Применяется в щитах распределения энергии на предприятиях, в цехах, на транспорте и в объектах инфраструктуры, где требуется высокая нагрузочная способность и устойчивость к вибрациям.

Технические характеристики

• Номинальный ток: 2000 А - позволяет передавать большие токи без перегрева;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного и постоянного тока до этой величины;
• Количество полюсов: 3 - соответствует трёхфазным системам;
• Тип подключения: винтовое - обеспечивает прочное механическое и электрическое соединение;
• Материал контакта: медь - гарантирует низкое переходное сопротивление и долговечность;
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не герметична;
• Тип напряжения управления: AC/DC - совместим с любыми типами тока;
• Подходит для: плоской шины - требует установки на прямоугольную алюминиевую шину определённой формы и толщины.

Совместимость и монтаж

Комплект зажимов для алюминиевых шин ВА50-43-2000А-УХЛ3 совместим исключительно с автоматическими выключателями КЭАЗ серий ВА52, ВА53, ВА55 и ВА56. Для правильной установки необходимо:

• Использовать только алюминиевые плоские шины, соответствующие габаритам, указанным в документации КЭАЗ;
• Затягивать винты моментом, рекомендованным производителем - избыточное усилие повредит контактную поверхность;
• Обеспечить чистоту поверхностей шины и зажима - оксидная плёнка на алюминии снижает проводимость;
• Не использовать с медными шинами - материал контакта адаптирован под алюминий, что предотвращает гальваническую коррозию.

Безопасность и стандарты

Комплект зажимов для алюминиевых шин ВА50-43-2000А-УХЛ3 внесён в Единый реестр российской радиоэлектронной продукции согласно Постановлению Правительства РФ №878 от 10.07.2019. Также он включён в Реестр производителей отечественной продукции. Соответствует требованиям ГОСТ Р МЭК 60947-1 и другим нормам для коммутационной аппаратуры.

Преимущества

• Высокая теплостойкость благодаря медному контакту - минимизирует потери мощности;
• Устойчивость к вибрациям - важное преимущество для промышленных условий;
• Одноразовая фиксация - не требует специальных инструментов, легко обслуживается;
• Произведён в России - гарантированное качество и соответствие отечественным стандартам.

Ограничения применения

• Не применяется в условиях повышенной запылённости, влаги или агрессивной среды - степень защиты IP20 недостаточна;
• Не предназначена для частых демонтажей - многократное затягивание винтов может деформировать контакт;
• Не совместима с другими брендами выключателей - только с КЭАЗ серий ВА52–ВА56;
• Не допускается использование с медными шинами - риск коррозии и увеличение сопротивления.

Примеры использования

• Подключение алюминиевой шины к главному автомату в распределительном щите цеха;
• Сборка силовой шинной системы на заводе с использованием выключателей КЭАЗ ВА55;
• Монтаж в системах питания конвейеров, насосных станций, сварочных комплексов.

Практические советы

• Перед монтажом зачистите поверхность алюминиевой шины от оксида - используйте металлическую щётку или специальный состав;
• Проверьте посадочные размеры шины - они должны точно соответствовать форме зажима, иначе будет плохой контакт;
• После первого включения проверьте температуру зажимов через 1–2 часа - нагрев выше 60 C говорит о неправильном монтаже;
• Для длительной работы в условиях колебаний температур выбирайте комплекты с маркировкой УХЛ3 - они устойчивы к холоду и влажности;
• Храните комплекты в сухом месте - даже при IP20 влага может вызвать коррозию контактов.
