Выключатель автоматический ВА55-43-340010-2000А-690AC-УХЛ3 | 108252 КЭАЗ

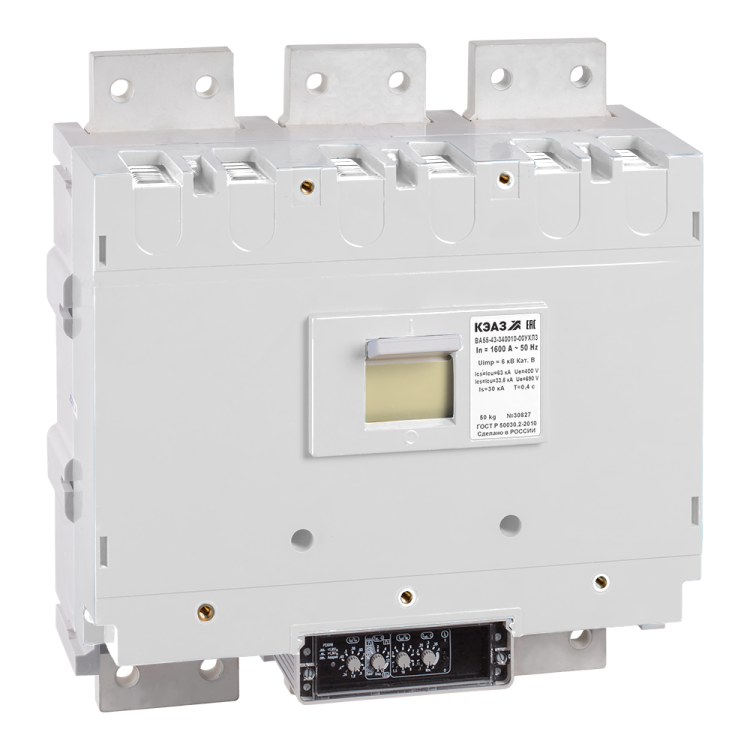

Автоматический выключатель ВА55-43-340010 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и током до 2000 А. Он предназначен для защиты оборудования от перегрузок и коротких замыканий, а также для редких коммутационных операций и запуска асинхронных двигателей. Артикул 108252 соответствует модели ВА55-43-340010, входящей в серию ВА50.

Назначение и область применения

Выключатель автоматический ВА55-43-340010 используется для защиты мощных электрических цепей переменного тока частотой 50–60 Гц. Применяется там, где требуется надёжная защита от сверхтоков и возможность редкого включения/выключения нагрузки - до шести раз в час. Подходит для установки в распределительных щитах крупных объектов: промышленных линий, насосных станций, компрессорных установках, системах кондиционирования и других энергоёмких потребителей. Также допускается использование для нечастых прямых пусков асинхронных двигателей.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока - обеспечивает работу в высоковольтных сетях промышленного типа.
• Номинальный ток: 2000 А - позволяет защищать цепи с большой нагрузкой, например, питание больших двигателей или сборных шин.
• Номинальная отключающая способность: 80 кА - способен безопасно отключить цепь даже при самых серьёзных аварийных токах короткого замыкания.
• Тип расцепителя: Электронный на основе микроконтроллера Atmega 16L - точная и гибкая защита, позволяющая настраивать пороги срабатывания.
• Диапазон настройки защиты от перегрузки: 720–2000 А - можно точно адаптировать под конкретную нагрузку, исключая ложные срабатывания.
• Диапазон регулировки расцепителя короткого замыкания: 63 А - минимальный порог срабатывания при КЗ; устанавливается фиксированно, не регулируется пользователем.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Степень защиты IP20: предохраняет от доступа пальцев и предметов более 12 мм, но не защищена от воды и пыли - требует установки внутри закрытых щитов.
• Климатическое исполнение УХЛ3: работает при температурах от –50 C до +55 C - подходит для холодных помещений и открытых площадок с контролируемым микроклиматом.
• Максимальное сечение кабеля: 2400 мм2 - совместим с очень массивными медными проводниками, часто используемыми в главных линиях питания.
• Частота: 50/60 Гц - универсальное применение в России и странах с другими стандартами сети.
• Тип подключения: винтовое - надёжное механическое соединение, требует периодической проверки затяжки.
• Конструкция: стационарное исполнение - не предусматривает съёмных модулей, монтируется жёстко на плату или раму.
• Способ монтажа: монтажная плата - крепится болтами через отверстия в основании, не имеет DIN-рейки.
• Тип элемента управления: рычаговый - удобный для ручного включения/отключения, видимое положение контакта.
• Вид привода: ручной - управление осуществляется только вручную, без автоматических механизмов.
• Количество вспомогательных контактов: 0 - нельзя подключить сигнализацию состояния или удалённое управление.

Совместимость и монтаж

Выключатель автоматический ВА55-43-340010 устанавливается на монтажную плиту или специальную раму с помощью винтового крепления. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки контактных зажимов - слишком слабая затяжка вызывает нагрев, слишком сильная - повреждает металл. Посадочные отверстия должны соответствовать габаритам аппарата. Монтаж возможен только в условиях, обеспечивающих степень защиты IP20 - то есть внутри герметичных или закрытых щитов. Открытые помещения без защиты от внешних воздействий недопустимы.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Произведено на заводе КЭАЗ, имеющем официально зарегистрированный код в Реестре радиоэлектронной продукции - РЭ-2511/20. Конструкция содержит дугогасительную камеру, которая снижает риск возгорания при отключении больших токов. Наличие электронного расцепителя гарантирует быстрое и точное срабатывание при аварии, что увеличивает безопасность обслуживания персонала.

Преимущества

• Высокая отключающая способность (80 кА) делает устройство подходящим для участков с большими потенциальными токами КЗ.
• Широкий диапазон настройки защиты от перегрузки (720–2000 А) позволяет оптимизировать чувствительность под конкретную нагрузку.
• Электронный расцепитель обеспечивает стабильную работу при колебаниях температуры и напряжения.
• Поддержка работы при экстремальных температурах (-50…+55 C) расширяет возможности применения в суровых климатических условиях.
• Совместимость с кабелями до 2400 мм2 - идеально для главных вводов и ответвлений среднего и крупного масштаба.

Ограничения применения

• Не предназначен для частых включений - максимум 6 раз в час. Частая коммутация снизит срок службы механизма.
• Отсутствие вспомогательных контактов - невозможно реализовать дистанционную сигнализацию или интерфейсы управления.
• IP20 - не годится для установки во влажных, пыльных или наружных условиях без дополнительной защиты.
• Фиксированный порог срабатывания при КЗ (63 А) - нельзя изменить, хотя он достаточен для большинства промышленных задач.
• Отсутствие DIN-рейки - невозможен монтаж в типовые шкафы с рейками, нужна отдельная плита или рама.
• Ручное управление - не подходит для автоматизации процессов без внешней системы контроля.

Примеры использования

• Защита главного ввода на промышленном предприятии с мощностью выше 1 МВт.
• Щитовая распределительной станции на тепловой электростанции.
• Централизованная защита группы асинхронных двигателей на конвейере.
• Основной автомат перед преобразователями частоты в системах HVAC.
• Распределительный пункт на нефтепромысле в регионах с зимними минусовыми температурами.

Практические советы

• Проверяйте плотность затяжки винтов каждые 6–12 месяцев - особенно после первых нескольких включений, когда происходит осадка металлических деталей.
• Убедитесь, что сечение кабеля не превышает 2400 мм2 - попытки использовать больше могут привести к перегреву и выходу из строя.
• Не устанавливайте ВА55-43-340010 рядом с источниками тепла или в местах с постоянными вибрациями - это влияет на долговечность электронного расцепителя.
• Выбирая аналоги, обращайте внимание на класс отключающей способности - 80 кА является верхним уровнем для многих промышленных решений.
• Если нужны сигналы состояния (например, “включен” / “отключен”), придётся дополнительно установить реле или контакторы - сам выключатель таких функций не предоставляет.
