Выключатель автоматический 2000А ВА55-43-344730 УХЛ3 690В AC НР=230В AC/220В DC ПЭ230AC КЭАЗ 108204

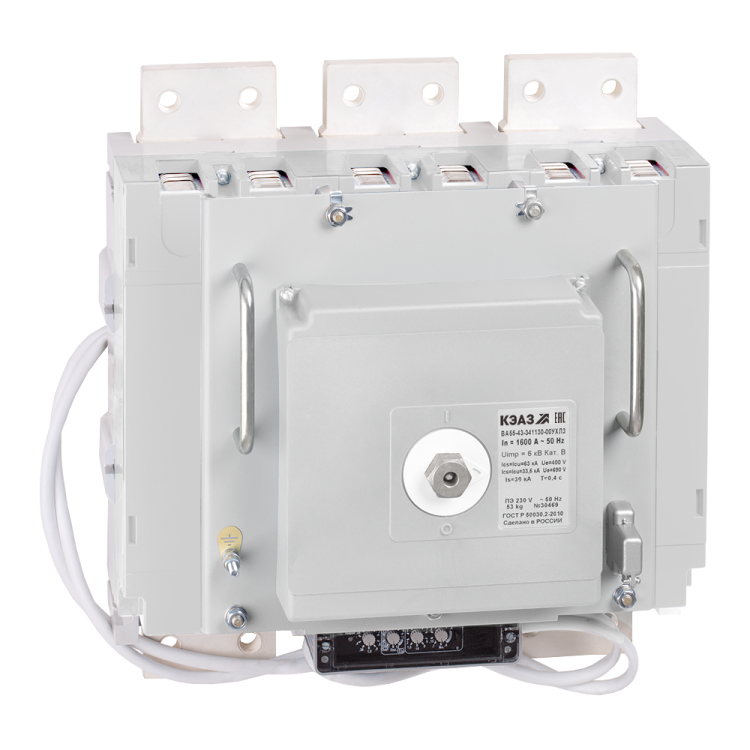

Автоматический выключатель ВА55-43-344730-2000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе с номинальным током 2000 А, предназначен для надёжной защиты мощных электрических сетей от перегрузок и коротких замыканий. Устройство подходит для стационарной установки на монтажную плату и работает в условиях сурового климата.

Назначение и область применения

Выключатель ВА55-43-344730-2000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 используется для коммутации и защиты электрических цепей переменного тока с напряжением до 690 В и частотой 50–60 Гц. Он обеспечивает безопасное отключение при аварийных ситуациях: перегрузках, коротких замыканиях и внезапном исчезновении напряжения. Применяется в промышленных системах питания крупного оборудования - таких как приводы насосов, компрессоров, конвейеров, печей и других устройств с высокими пусковыми токами. Также допускается нечастое прямое пускание асинхронных двигателей (не более 6 раз в час).

Технические характеристики

• Номинальный ток: 2000 А - позволяет работать с мощными нагрузками без ложных срабатываний;
• Номинальное напряжение: 690 В AC - рассчитан на использование в средневольтных сетях промышленного типа;
• Отключающая способность: 80 кА - способен гасить сверхтоки даже при серьёзных авариях;
• Тип расцепителя: электронный на основе микроконтроллера Atmega 16L - точная и программируемая защита;
• Настройка защиты от перегрузки: 720–2000 А - можно адаптировать под конкретную нагрузку;
• Защита от КЗ: 63–20 000 А - широкий диапазон чувствительности для различных условий сети;
• Цепь управления: 230 В AC / 220 В DC - совместима с большинством систем управления;
• Дополнительный расцепитель: независимый - даёт возможность удалённого отключения по сигналу от внешнего устройства;
• Моторный привод: встроенный электромагнитный - обеспечивает быстрое и надёжное управление без механических усилий;
• Степень защиты IP20: защищает от доступа пальцев и предметов >12 мм, но не герметична - требует установки в закрытые щитовые;
• Климатическое исполнение УХЛ3: устойчив к холоду (-50 C) и повышенной влажности - подходит для работы вне помещений и в неотапливаемых зданиях;
• Максимальное сечение кабеля: 2400 мм2 - позволяет подключать массивные медные шины или многожильные провода;
• Подключение силовой цепи: винтовое - надёжное, проверенное решение для больших токов;
• Вспомогательные контакты: 6 шт. - используются для сигнализации состояния (вкл./выкл.) и передачи команд в системы контроля;
• Способ монтажа: на монтажную плиту - фиксируется болтами через отверстия в основании;
• Тип элемента управления: ручка-переключатель - удобна для ручного включения/отключения;
• Дугогасительная камера: 3 секции - эффективно гасят дугу при отключении под нагрузкой;
• Частота: 50/60 Гц - универсальное применение в любых регионах мира.

Совместимость и монтаж

Выключатель ВА55-43-344730-2000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 монтируется на специализированную монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки контактных зажимов - переизбыток может повредить изоляцию, недостаток вызывает нагрев. Подключение силовых кабелей сечением до 2400 мм2 требует предварительной подготовки концов (обжим или опрессовка). Цепь управления питается от 230 В AC или 220 В DC - важно правильно подключить входы независимого расцепителя и вспомогательных контактов согласно схеме 344730. Моторный привод активируется при наличии напряжения в цепи управления - он не нуждается в отдельном источнике питания.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2511/20). Электронный расцепитель обеспечивает селективность и минимизирует риск ложных срабатываний. Конструкция с дугогасительной камерой снижает опасность возгорания при отключении под нагрузкой. Несмотря на класс защиты IP20, устройство не предназначено для открытой установки - требуется размещение внутри щита с уровнем защиты не ниже IP54.

Преимущества

• Высокая отключающая способность (80 кА) делает его подходящим для сложных промышленных объектов с большой короткозамкнутой мощностью;
• Широкий диапазон настройки защиты (720–2000 А) позволяет точно адаптировать пороги под тип нагрузки;
• Электронный расцепитель на базе Atmega 16L обеспечивает стабильную работу и диагностику отказов;
• Встроенная система управления с возможностью дистанционного отключения увеличивает уровень автоматизации;
• Климатическое исполнение УХЛ3 гарантирует долгую службу в холодных и влажных условиях;
• Наличие 6 вспомогательных контактов упрощает интеграцию в SCADA и другие системы контроля.

Ограничения применения

• Не предназначен для частых включений - максимум 6 раз в час; при необходимости чаще использовать контакторы;
• IP20 не обеспечивает защиту от воды и пыли - запрещена установка в сырых помещениях без кожуха;
• Имеет жёсткий верхний порог по току (2000 А); для нагрузок выше этого значения потребуется другой аппарат;
• Требует профессионального монтажа - неверное подключение вспомогательных цепей может привести к некорректному функционированию расцепителей;
• Не имеет встроенной защиты от импульсных помех - при работе рядом с ЧРП или сварочным оборудованием необходимы дополнительные фильтры.

Примеры использования

• Главный ввод в цехе с несколькими двигателями суммарной мощностью более 1 МВт;
• Щитовая на тепловой электростанции для защиты трансформаторов и насосных групп;
• Система питания конвейерной линии в пищевой промышленности с частыми пусками;
• Объекты в Сибири и Дальнем Востоке - благодаря исполнению УХЛ3 выдерживает зимние холода до –50 °С;
• Системы с дублированием питания - один выключатель ВА55-43-344730-2000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 контролирует два параллельных ввода.

Практические советы

• Перед первым включением обязательно проверьте настройки расцепителя - они заведомо установлены на максимальный ток (2000 А), что может не соответствовать вашей нагрузке;
• При использовании вспомогательных контактов составьте схему подключения заранее - все 6 контактов имеют нормально разомкнутое и нормально замкнутое состояние;
• Для длительной службы следите за плотностью затяжки винтов - периодически (раз в год) проверяйте момент затяжки по руководству КЭАЗ;
• Если вы используете моторный привод, убедитесь, что источник управления (230 В AC/220 V DC) стабилен - скачки напряжения могут выводить привод из строя;
• При замене старого аппарата на новый ВА55-43-344730-2000А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 учтите габариты - он занимает значительное место в щите, лучше предусмотреть свободу вокруг него для теплоотвода.
