Выключатель автоматический ВА55-43-334730 1600А 3п 80кА КЭАЗ (Курский электроаппаратный завод) 108100

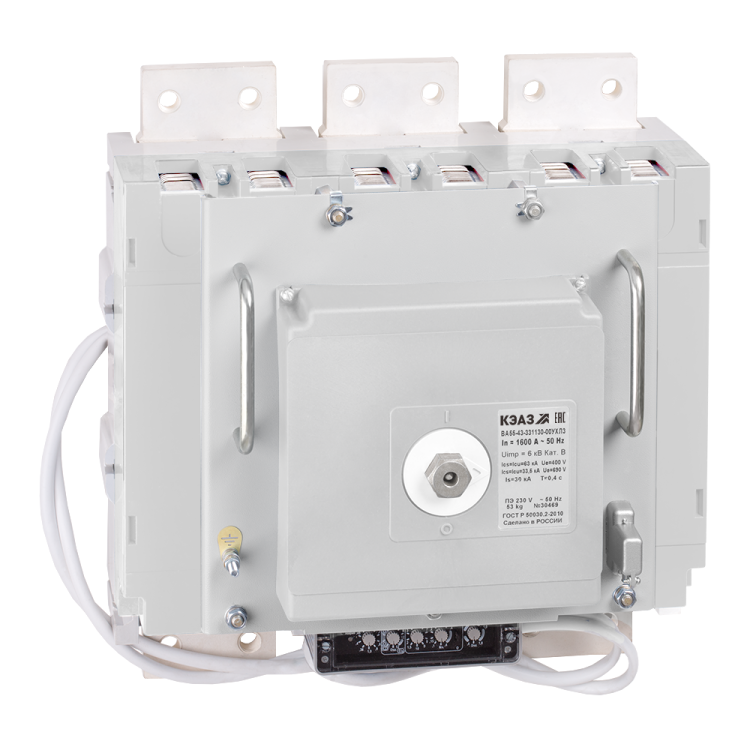

Автоматический выключатель ВА55-43-334730-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе с номинальным током 1600 А, предназначен для защиты мощных электрических цепей переменного тока от перегрузок и коротких замыканий. Применяется в промышленных установках с высокими требованиями к надёжности и устойчивости к экстремальным температурам.

Назначение и область применения

Выключатель ВА55-43-334730-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 используется для коммутации и защиты электрических цепей переменного тока частотой 50–60 Гц с напряжением до 690 В. Подходит для нечастых оперативных включений и отключений - до шести раз в час. Также допускается применение для прямого пуска асинхронных двигателей. Установка возможна в распределительных щитах, на станциях, в системах энергообеспечения промышленных объектов, на конвейерах, насосных станциях и других местах с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 1600 А
• Номинальное напряжение: 690 В AC
• Количество полюсов: 3
• Номинальная отключающая способность: 80 кА
• Тип расцепителя: электронный, на базе микроконтроллера Atmega 16L
• Диапазон настройки защиты от перегрузки: 576–1600 А
• Диапазон регулировки защиты от короткого замыкания: 63 А
• Напряжение цепи управления: 230 В AC / 220 В DC (для независимого расцепителя)
• Тип дополнительного расцепителя: независимый (дистанционное отключение)
• Количество вспомогательных контактов: 2
• Максимальное сечение кабеля: 2400 мм2
• Частота: 50/60 Гц
• Диапазон рабочих температур: от –50 C до +55 C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Климатическое исполнение: УХЛ3 (работает в условиях холодного и умеренного климата, в закрытых помещениях с повышенной влажностью)
• Тип подключения: винтовое
• Крепление: винтовое
• Тип элемента управления: ручка-переключатель поворотная
• Способ монтажа: на монтажную плату
• Конструкция: стационарный, в литом корпусе
• Наличие дугогасительной камеры: 3 (по числу полюсов)

Совместимость и монтаж

Выключатель ВА55-43-334730-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 монтируется исключительно на монтажную плиту. Для подключения используются винтовые зажимы, рассчитанные на кабель сечением до 2400 мм2. Обязательно соблюдайте момент затяжки винтов согласно руководству производителя - недостаточное или избыточное усилие снижают контактную надёжность. Независимый расцепитель требует подачи напряжения 230 В AC или 220 В DC на свои клеммы для функционирования дистанционного отключения. Схема подключения соответствует номеру 334730 - сверьте её с чертежом проекта перед установкой.

Безопасность и стандарты

Выключатель ВА55-43-334730-1600А-690AC-НР230AC/220DC-ПЭ230AC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2511/20). Электронный расцепитель обеспечивает точную и быструю реакцию на аварийные режимы, что снижает риск возгорания и повреждения оборудования. Отсутствие защиты от пыли и влаги (IP20) делает обязательным использование в защищённых помещениях - не для открытых площадок или сырых сред.

Преимущества

• Высокая отключающая способность (80 кА) позволяет использовать устройство в сетях с большими токами КЗ - например, на вводах крупных предприятий.
• Электронный расцепитель с микроконтроллером даёт гибкую настройку порогов защиты - можно адаптировать под конкретную нагрузку без замены аппарата.
• Широкий диапазон рабочих температур (–50…+55 C) обеспечивает работу в суровых климатических условиях, включая холодные склады и зимние объекты.
• Поддержка двух типов напряжения для независимого расцепителя (AC/DC) увеличивает совместимость с различными системами управления.
• Конструкция в литом корпусе повышает механическую прочность и долговечность при длительной эксплуатации.

Ограничения применения

• Не применяется в открытом воздухе или в помещениях с высокой запылённостью - степень защиты IP20 не предохраняет от попадания пыли и брызг.
• Не рекомендован для частых включений - более 6 раз в час - это сокращает срок службы механизма и контактов.
• Требуется жёсткая фиксация на монтажной плите; не подходит для DIN-рейки или другого типа крепления.
• Независимый расцепитель работает только при наличии внешнего источника питания 230 В AC или 220 В DC - без него дистанционное отключение невозможно.
• Имеет ограниченную возможность модификации - нельзя изменить число полюсов или тип расцепителя после производства.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью до 1 МВт.
• Отключение питание больших асинхронных двигателей (например, компрессоров, вентиляторов) при перегрузке.
• Цепи питания конвейерных линий в пищевой или химической промышленности.
• Щитовые устройства в холодильных комплексах, где требуется работа при низких температурах.
• Системы резервного питания, где необходима дистанционная коммутация через независимый расцепитель.

Практические советы

• При выборе проверьте соответствие сечения кабеля (не более 2400 мм2) - превышение вызывает нагрев и выход из строя.
• Настройку тока срабатывания перегрузки выполняйте в диапазоне 576–1600 А, ориентируясь на номинальный ток потребителей - не ставьте минимальные значения без необходимости.
• Проверьте наличие напряжения на клеммах независимого расцепителя перед первым запуском - без него кнопка удалённого отключения не будет работать.
• Для обслуживания используйте только изолированные инструменты - внутренние части находятся под напряжением даже при отключенном положении ручки.
• При работе в условиях низких температур (ниже –30 C) убедитесь, что аппарат был прогрет до рабочего состояния перед включением - резкий перепад может влиять на пластиковые детали.
• Сохраняйте документацию с сертификатами - при аудите или ремонте она подтверждает соответствие нормам ГОСТ и ТУ.
