Выключатель автоматический ВА55-41-340010 630А 690В 3п КЭАЗ (Курский электроаппаратный завод) 147744

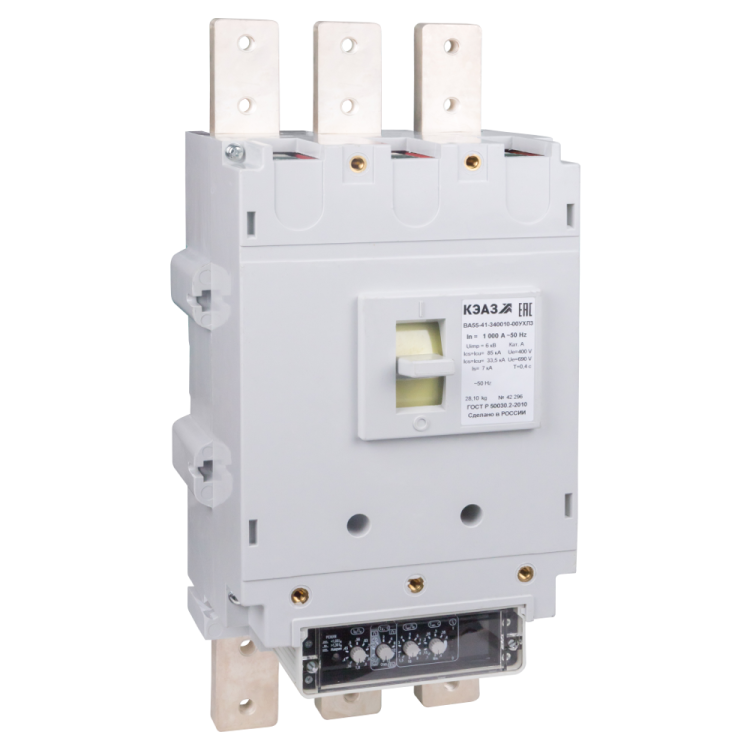

Автоматический выключатель ВА55-41-340010-630А-690АС-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и током до 630 А. Он обеспечивает надёжную защиту оборудования от перегрузок и коротких замыканий, подходит для стационарной установки на монтажной плате в условиях сурового климата.

Назначение и область применения

Выключатель ВА55-41-340010-630А-690АС-УХЛ3 предназначен для редких оперативных включений и отключений электрических цепей - не более шести раз в час. Его основная задача - защита оборудования от перегрузок и коротких замыканий. Также он допускает нечастые прямые пуски асинхронных двигателей. Применяется в промышленных системах: распределительных щитах, станках, конвейерах, насосных станциях и других объектах с высокими нагрузками.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока
• Номинальный ток: 630 А
• Количество полюсов: 3
• Номинальная отключающая способность: 55 кА - способен безопасно отключить даже крупные токи КЗ
• Род тока: Переменный (AC), 50/60 Гц
• Тип расцепителя: Электронный, на базе микроконтроллера Almega 16L - точная и настраиваемая защита
• Диапазон настройки защиты от перегрузки: 226,8–630 А - можно адаптировать под конкретную нагрузку
• Диапазон регулировки срабатывания КЗ: 55 А - фиксированная пороговая величина для быстрого отключения при аварии
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - работает при температурах от –50 C до +55 C, устойчив к влаге и колебаниям температуры
• Подключение: Винтовое - позволяет подсоединять кабели сечением до 1440 мм2
• Способ монтажа: На монтажную плиту - требует жёсткой фиксации через отверстия
• Конструкция: Стационарное исполнение - не предназначен для выдвижения или съёмного монтажа
• Управление: Рычаговый механизм - ручное включение/выключение
• Дугогасительная камера: 3 секции - эффективно гасят дугу при отключении больших токов
• Количество контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Выключатель ВА55-41-340010-630А-690АС-УХЛ3 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для правильной сборки необходимо соблюдать требования по моменту затяжки винтов - слишком слабая фиксация вызывает нагрев, слишком сильная - повреждает контактные поверхности. Подключаются медные кабели сечением до 1440 мм2; алюминиевые провода не рекомендуются без переходных наконечников. Отсутствие вспомогательных контактов означает, что сигналы состояния (например, “включен” или “отключено”) потребуется получать внешними средствами.

Безопасность и стандарты

Автоматический выключатель соответствует ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Сертифицирован в Реестре электротехнической продукции под номером РЭ-2512/20. Конструкция обеспечивает безопасную работу при высоких токах КЗ благодаря трёхкамерной дугогасительной системе. Однако из-за степени защиты IP20 запрещена установка в помещениях с повышенной влажностью, пылью или риском механического воздействия без дополнительной оболочки.

Преимущества

• Электронный расцепитель Almega 16L обеспечивает точную и стабильную защиту, снижает количество ложных срабатываний
• Широкий диапазон настройки перегрузки (226,8–630 А) позволяет точно адаптировать устройство под различные типы нагрузок
• Высокая отключающая способность (55 кА) делает его подходящим для мощных промышленных сетей
• Климатическое исполнение УХЛ3 гарантирует работоспособность в холодных регионах и неотапливаемых зданиях
• Изготовлен в литом корпусе - прочная, герметичная конструкция, устойчивая к вибрациям

Ограничения применения

• Не предназначен для частых включений - более 6 раз в час может привести к перегреву и выходу из строя
• IP20 не обеспечивает защиту от брызг, пыли и влаги - нельзя использовать вне закрытых щитов
• Отсутствуют вспомогательные контакты - невозможно реализовать дистанционную сигнализацию без внешних модулей
• Только стационарная установка - нельзя демонтировать или перемещать во время работы системы
• Не совместим с алюминиевыми кабелями без специальных наконечников

Примеры использования

• Защита главного ввода в промышленном цехе с мощными двигателями
• Распределительный щит на тепловой электростанции
• Щит питания конвейерной линии с несколькими асинхронными двигателями
• Система энергообеспечения насосной станции в условиях северного климата

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - максимум 1440 мм2. Использование большего сечения недопустимо.
• Настройте расцепитель по фактической нагрузке: начните с минимального значения 226,8 А и увеличивайте до нужного уровня, чтобы избежать ложных отключений.
• Обеспечьте достаточное охлаждение вокруг аппарата - воздушный зазор минимум 50 мм с каждой стороны.
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно после первых нескольких включений.
• Если требуется контроль состояния (вкл./выкл.), используйте внешние реле или интерфейсы связи, так как встроенных контактов нет.
• Для эксплуатации в условиях низких температур (ниже –30 C) предварительно прогрейте устройство перед первым включением.
