Выключатель автоматический 630А 6300Im ВА57-39-331210 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 279481

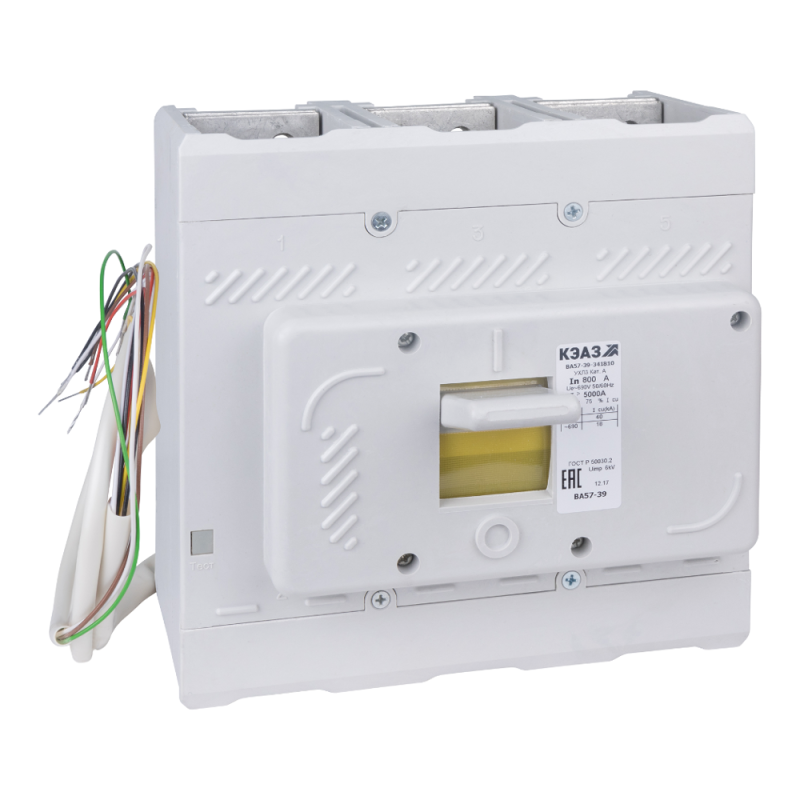

Автоматический выключатель ВА57-39-331210 от Кэаз - трёхполюсный аппарат в литом корпусе, рассчитанный на работу с током до 630 А и напряжением до 690 В переменного тока. Он обеспечивает надёжную защиту от перегрузок и коротких замыканий, предназначен для стационарной установки на монтажной плате и применяется в мощных промышленных системах.

Назначение и область применения

Выключатель ВА57-39-331210 используется для защиты электрических цепей от сверхтоков - перегрузок и коротких замыканий. Также он позволяет выполнять редкие оперативные включения и отключения нагрузки. Подходит для установки в распределительных щитах промышленных объектов: на заводах, в цехах, на насосных станциях, в системах конвейеров и других крупногабаритных установках с высокими токовыми нагрузками.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток без срабатывания защиты;
• Номинальное напряжение: 690 В переменного тока (AC), 220 В постоянного тока (DC);
• Частота: 50–60 Гц (для переменного тока);
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Номинальная отключающая способность: 40 кА - способность безопасно прервать аварийный ток короткого замыкания этой величины;
• Диапазон настройки защиты от перегрузки: 630 А - не регулируется, фиксированная настройка;
• Диапазон срабатывания при коротком замыкании: 6300 А - мгновенное отключение при достижении этого значения;
• Тип аппарата: выключатель в литом корпусе - прочная герметичная конструкция, устойчивая к механическим воздействиям;
• Привод: ручной - управление осуществляется рычагом вручную;
• Управление: рычажковый тип - удобный и наглядный индикационный режим положения “Вкл./Выкл.”;
• Способ монтажа: на монтажную плиту - закрепляется болтами через отверстия в основании;
• Подключение: винтовые зажимы - подходят для медных проводников сечением согласно нормам;
• Степень защиты IP20 - предохраняет от доступа пальцев и предметов >12 мм, но не защищён от пыли и воды;
• Дополнительный расцепитель: независимый - позволяет удалённо отключить аппарат по сигналу внешнего устройства (например, от системы безопасности);
• Вспомогательные контакты: отсутствуют - нельзя использовать для сигнализации состояния (“закрыт”/“открыт”) без модификации;
• Исполнение: УХЛ3 - умеренный и холодный климат, работает при температуре от −40C до +40C.

Совместимость и монтаж

Выключатель ВА57-39-331210 монтируется исключительно на монтажную плату - не подходит для DIN-рейки. Для установки требуется подготовить отверстия под крепёжные болты, соответствующие габаритам корпуса. Соединение силовых проводов выполняется через винтовые зажимы - необходимо соблюдать момент затяжки, указанный в руководстве производителя. Независимый расцепитель требует подключения к внешнему источнику питания 230 В AC или 220 В DC. Без вспомогательных контактов невозможно реализовать дистанционную сигнализацию работы автомата - если нужна эта функция, следует выбрать другую модификацию из серии ВА57.

Безопасность и стандарты

Выключатель ВА57-39-331210 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применение в соответствии с этими нормами гарантирует безопасность при работе с токами до 40 кА. Конструкция литого корпуса препятствует распространению дуги внутри аппарата. Электромонтёр обязан применять средства индивидуальной защиты при обслуживании под напряжением - даже при отключенном состоянии возможен контакт с токоведущими частями при вскрытии корпуса.

Преимущества

• Высокая коммутационная способность (40 кА) - подходит для сетей с большими потенциальными токами КЗ;
• Фиксированный порог защиты - не требует настройки после установки, что повышает надёжность;
• Устойчивость к вибрациям и перепадам температуры благодаря исполнению УХЛ3;
• Герметичный литой корпус - минимизирует риск попадания сторонних частиц внутрь механизма;
• Наличие независимого расцепителя - даёт возможность интеграции в автоматизированные системы контроля.

Ограничения применения

• Не поддерживает вспомогательные контакты - невозможна передача информации о состоянии включения/выключения в ;
• IP20 - не годится для открытых площадок, сырых помещений, мест с пылью или брызгами жидкости;
• Только стационарный монтаж - нельзя перемещать или устанавливать на DIN-рейку;
• Нельзя изменять пороги срабатывания - настройка защиты жестко задана производителем;
• Не рекомендован для частых операций включения/отключения - предназначен лишь для редких коммутаций, не является устройством для частого переключения.

Примеры использования

• Защита главного входа в промышленный цех с питанием 690 В и нагрузкой около 600 А;
• Отключение станочного парка при возникновении КЗ;
• Обеспечение отключения оборудования при сработке внешней системы аварийного отключения (через независимый расцепитель);
• Щитовые помещения на тепловых электростанциях, где важна отказоустойчивость и долговечность.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и момента затяжки винтов - некорректное подключение вызывает перегрев;
• Если вам нужны вспомогательные контакты или регулируемые защиты - выбирайте другие модели серии ВА57, например, с суффиксом “+А” или “+R”;
• Для работы в условиях повышенной запылённости используйте дополнительные кожухи или поместите аппарат в шкаф с классом защиты выше IP54;
• Проверяйте состояние контактов и механизмов каждые 1–2 года - особенно при частых срабатываниях;
• Помните: этот автомат - не рубильник! Его не стоит использовать для ежедневного включения/отключения оборудования - это снизит срок службы.
